Standart PTC sensörlü yüksek verimli IE3 motor ve yüksek verimli hidrolik
Standart olarak motor ve hidrolik arasında sabit kavramalı ve mekanik salmastralı pompa seti
Standart baypas çalkalama düzeneği, mekanik salmastranın uzun ömürlü olmasını sağlar
İnce ayarlanmış flanş konumlandırması ve salmastra baskı somunu talebe bağlıdır
Yüksek güvenilirlik için bronz çark talebe bağlıdır
.jpg)
Konstrüksiyon
Normal emişli, verimliliği yüksek yüksek basınçlı santrifüj pompa
Uygulama
Kârlı tarımcılık
Su temini/basınç yükseltme
Söndürme suyu temini
Isıtıcı, klima, soğutma
Donanım / işlev
Standart olarak verimliliği yüksek IE3 motor
Uzun kullanım ömrü için baypas hattı üzerinden çalkalama düzeneği
Salmastra kutusu için sorunuz, ayrıcalıklı "Twinner-System" tasarımı sayesinde pompayı sökmeden değiştirilebilir
Tip kodlaması
Örnek:
Zeox FIRST V9004/A-75-2-S20-S6D6/B
Zeox FIRST
Normal emişli, çok kademeli, parçalı yapım türünde yüksek basınçlı santrifüj pompa
V veya H
Dikey veya yatay yapım türü
90
Debi Q, m3/h
04
Çark adedi
A
Çark tipi (V-türü)
75
Motor gücü (kW)
2
2 kutuplu motor
S20
Yapım tipi varyantları: Bilgi yok = standart dizayn, çarklar bronz: L1, salmastra kutusu: S20
S6D6
Diğer flanş ve mil yönlü varyantlar: Bilgi yok = standart yön, SXDX
B
Teknik gelişim endeksi
Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Maks. besleme basıncı: dikey yapım tipi için 6 bar, yatay yapım tipi için 16 bar
Maks. akışkan sıcaklığı aralığı -5 °C ilâ +90 °C
Maks. çevre aralığı -10 °C ilâ +40 °C
Maks. işletme basıncı: dikey yapım tipi için 27 bar, DN 80 yatay yapım tipi için 55 bar ve DN 100 yatay yapım tipi için 50 bar
Koruma sınıfı: IP 55
Basınç ve emme tarafı bağlantıları: Dikey yapım tipi için DN 80 ve DN 100; yatay yapım tipi için DN 65, DN 80, DN 100, DN 150
Malzemeler
Pompa gövdesi ve kaplin pik döküm, yüksek korozyon dayanımı için yüksek değerlikli boyalı
Temel plaka ve motor taşıyıcısı çelik, yüksek korozyon dayanımı için yüksek değerlikli boyalı
Kademe gövdesi ve ana çarklar pik döküm; çarklar, KTL kaplamalı pik döküm
Kademe gövdesi NBR
Kaymalı yatak bronz
Mil, karbon çeliği veya paslanmaz çelik
Mekanik salmastranın kayma ve kontra halkaları: Volframkarbid / kömür
Mekanik contalar NBR / PTFE
PTFE contalar
Тeslimat kapsamı

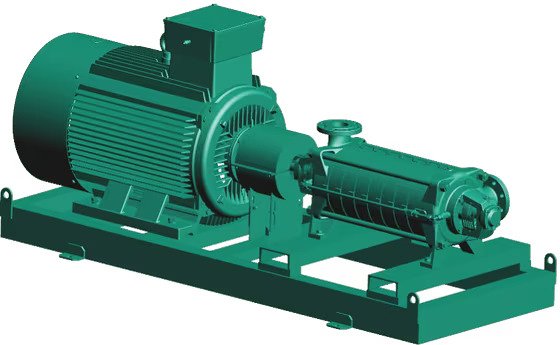

Yatay pompa tesisi, motorlu, kaplinli, temel plakalı ve pompalı veya
Dikey pompa tesisi, motorlu, kaplinli ve pompalı
Montaj ve kullanma kılavuzu
Opsiyonlar
Specific flange orientations and shaft end positions on request
Reduced price with gland packing seal on request
Bronze or stainless steel impellers & shaft on request
Hydraulic and/or NPSH test following ISO 9906 on request
Aksesuarlar
Siklon seperatör
