Paslanmaz çelik Helix VE yüksek basınçlı santrifüj pompalara sahip, 25 Hz'den 60 Hz'e kadar ayarlanabilen entegre frekans konvertörlü sağlam sistem
Yüksek verimli pompa hidroliği
Komple sistem basınç kaybına karşı optimize edilmiştir
Motor regülasyon elektroniği sayesinde otomatik devre dışı bırakma ile entegre kuru çalışma algılaması ve su eksikliği koruması
Genişletilmiş fonksiyonlara, mikrobilgisayar kontrolüne ve dokunmatik ekrana sahip CCe kontrol cihazı ile en yüksek kontrol kalitesi

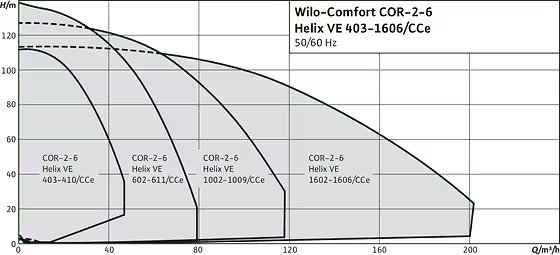

.jpg)
Konstrüksiyon

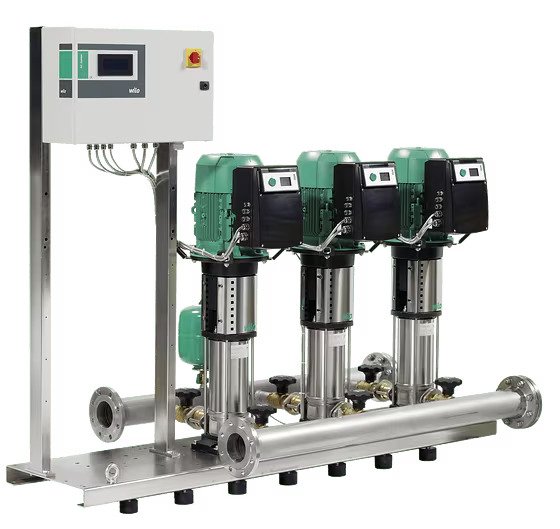

Verimliliği yüksek, bağlanmaya hazır su temin sistemi (normal emişli) 2 ilâ 6 paralel bağlantılı, dikey yerleşimli, kuru rotorlu versiyonda Helix VE serisi yüksek basınçlı paslanmaz çelik santrifüj pompalar, her pompa hava soğutmalı entegre bir frekans konvertörüne sahiptir, Comfort Controller CCe dahildir
Uygulama
Giriş işletiminde, kamusal su temini alanında, depolama tanklarından veya basınç hatlarından gelen basıncı artırmak için, belediye uygulamaları, ticari, endüstriyel ve özel uygulamalar için (örn. Su tedarik şirketleri, zanaat ve sanayi şirketleri, konutlar, ofisler, kamu tesisleri, idari binalar, oteller, hastaneler) tam otomatik su temini.
Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen içme suyu ve kullanma suyu, soğutma suyu, söndürme suyu (DIN 14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangın koruma makamlarının izniyle) veya diğer kullanıma yönelik suların tahliyesinde kullanılır
Donanım / işlev
Tesis başına Helix VE 2 - Helix VE 16 ürün serilerinin 4-6 pompası, IE4 eş değerli norm motorları ve her pompada entegre edilmiş frekans konvertörlü kademesiz regülasyon işletimi
Comfort Controller CCe üzerinden otomatik pompa kumandası
Akışkanla temas eden komponentler korozyona dayanıklıdır
Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış çeliktendir
Kapatma armatürü her pompada emme ve basınç tarafında
Çekvalf, her pompada basınç tarafında
Diyaframlı basınç tankı 8 l, PN16, basınç tarafında
Basınç verici, basınç tarafında
Manometre, basınç tarafında
Opsiyonel olarak manometreli su eksikliği koruması, basınç tarafında
Tip kodlaması
Örn.:
Wilo-COR-4 Helix VE 1603/K/CCe
COR
Her pompanın entegre edilmiş devir hızı ayarlı kompakt basınç yükseltme tesisi
4
Pompa adedi
Helix VE
Pompa ürün serisi
16
Tekli pompanın nominal debisi [m3/saat]
03
Tekli pompanın kademe sayısı
K
Mekanik salmastra kartuşları ile
5,5
Nominal motor gücü P2 kW olarak [sadece aynı hidrolik güce sahip tipler için birden fazla motor mevcut ise]
CCe
Regülasyon cihazı; CCe = Entegre frekans konvertörlü pompalar için Comfort Controller
Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V ± %10, 50 Hz; 3~380/440 V ±%10, 60 Hz
Maks. akışkan sıcaklığı +50 °C (+70 °C opsiyonel)
Ortam ısısı maks. 40 °C
İşletme basıncı 16 bar (25 bar opsiyonel)
Giriş basıncı 10 bar
Bağlantı nominal çapları basma tarafında R 1½" - DN 125
Bağlantı nominal çapları giriş tarafında R 1½" - DN 125
Devir hızı aralığı 1500-3770 d/dk
Koruma sınıfı: IP 54
Şebeke tarafından koruma A, AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
İzin verilen akışkanlar (diğer akışkanlar talep üzerine):Akışkanlara ilişkin not: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkilemeyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır. Tesis DIN 1988 (EN 806) normuna uygundur
Kullanma suyu ve ılık kullanma suyu
Soğutma suyu
Söndürme suyu
Malzemeler
Helix VE 4 - VE 16'li ürün serileri için:
Çarklar, ana çarklar, kademe gövdesi 1.4307 paslanmaz çelikten
Pompa gövdesi 1.4301 paslanmaz çelikten
Mil, 1.4057 paslanmaz çelikten
1.4404 mil koruma kovanı
EPDM'den O-ring contaları (FKM conta talep üzerine)
Borulama 1.4404 paslanmaz çelikten
Tasarım
Ana kasa: Galvanizli çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile büyük ölçüde gövde sesinin yalıtımı sağlanır; istek üzerine başka modeller sunulur
Borulama: Komple borulama paslanmaz çelik, kullanılan tüm boru tesisatı malzemelerinin bağlantısı için uygun; borulama basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır
Pompalar: Helix VE 4.., 6.., 10.., 16.., ürün serilerinin paralel bağlı 2 ila 6 pompası kullanılır. Pompa motoruna monte edilen hava soğutmalı frekans konvertörleri, bu ürün serilerinin tüm pompaları için 25 Hz ile maks. 60 Hz arasında kademesiz regülasyon işletimine olanak tanır. Helix VE 4.., 6.., 10.., 16.. için akışkanla temas eden tüm parçalar paslanmaz çeliktir; istek üzerine başka modeller sunulur Akışkanla temas eden tüm parçalar için KTW/WRAS/ACS onayı
Armatürler: Helix VE 4.., 6.., 10.., 16.. ürün serilerinde her pompa, emme ve basınç tarafında DVGW onay işaretli kapatma armatürü ve basınç tarafında DVGW/KTW onaylı bir çekvalf ile donatılmıştır
Diyaframlı basınç tankı: 8 l/PN16 basma tarafında düzenlenmiştir. Gıda maddelerini koruma yasası gereğince sakıncası olmayan butil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için, boşaltma ve akış armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir diyafram ile donatılmıştır
Basınç verici: 4 ilâ 20 mA, basma tarafında düzenlenmiş olup merkezi Comfort Controller'in kumanda düzeninde kullanılır
Basınç göstergesi: Çıkış basıncı tarafına manometre (ø 63 mm) yerleştirilmiştir; çıkış basıncı, Comfort Controller cihazının alfa sayısal dokunmatik ekranında ayrıca dijital olarak gösterilir
Kumanda cihazı/Regülatör: Tesis standart olarak bir Comfort Controller CCe ile donatılmıştır;
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
Ambalaj
Montaj ve kullanma kılavuzu
Self montaj için nakliye halkaları
