MVIE ürün serisinin paslanmaz çelik yüksek basınçlı santrifüj pompaları, hava soğutmalı entegre frekans konvertörlü sağlam bir sistemdir
Frekans konvertörünün alışılmıştan çok daha büyük bant genişliği
Değişken basınç ayarı (p-v) ile ideal yük ayarı sayesinde yüksek enerji verimi
PTC üzerinden entegre edilmiş tam motor koruması
Motor regülasyon elektroniğinin güç karakteristik alanı sayesinde, entegre edilmiş kuru rotorlu algılama ile su eksikliğinde otomatik olarak devre dışı bırakma özelliği
.jpg)

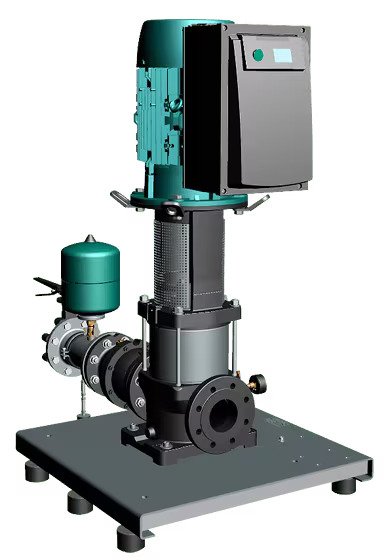

Konstrüksiyon
Bağlanmaya hazır su tedarik sistemi, dikey yerleştirilmiş, normal emişli, MVIE 70 veya 95 ürün serisi yüksek basınçlı santrifüj pompalı, entegre, hava soğutmalı frekans konvertörü ile donatılmıştır.
Uygulama
Özel, ticari, endüstri veya belediye uygulamaları için tanktan, giriş işletiminde tam otomatik su tedarik ve hidrofor sistemi (DIN 1988 ve DIN EN 806 uyarınca bir yedek pompa öngörülmelidir).
İzin verilen akışkanlar normal şartlarda, kullanılan malzemeleri ne kimyasal ne de mekanik olarak olumsuz etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır, örneğin:
İçme suyu (içme suyu izinlerine bağlı, lütfen Malzemeler bölümünü kontrol edin)
Temiz su
Soğutma suyu
Proses suyu
Söndürme suyu (DIN 14462 uyarınca yangın söndürme sistemleri hariç ve yerel yangın koruma dairelerinin izni ile)
Donanım / işlev
Yüksekliği ayarlanabilir, galvanize çelik ana kasaya monte edilmiş, entegre frekans konvertörü üzerinden devir sayısı ayarlı, MVIE (70 veya 95) ürün serisi 1 pompa.
Akışkanla temas eden tüm parçalar korozyona dayanıklıdır
basınç tarafı:
Kapatma armatürü
Çek valf
Çek valf
Diyaframlı basınç tankı 8 l, PN 16
Basınç sensörü 4..20 mA
Manometre
Emiş tarafında:
Basınç sensörü 4..20 mA
Manometre
Tip kodlaması
Örnek:
Wilo-COR-1 MVIE 7002/GE
CO
Kompakt basınç yükseltme tesisi
R
Frekans konvertörüyle regülasyon
1
Tek pompalı
MVIE
Pompa ürün serisi
70
Tekli pompanın nominal debisi [m3/saat]
02
Tekli pompa kademelerinin sayısı
GE
Temel ünite, regülasyon cihazı yok
Teknik veriler
Elektrik şebekesi bağlantıları:
3~400 V ± %10, 50 Hz
3~380 V ±%10, 60 Hz
Maks. akışkan sıcaklığı +60 °C (+70 °C opsiyonel)
Ortam ısısı maks. 40 °C
Maks. işletme basıncı 16 bar (25 bar opsiyonel)
Giriş basıncı 10 bar
Nominal bağlantı çapı DN 100
Devir sayısı aralığı 1500 – 3500 d/dak
Koruma sınıfı IP54
Malzemeler
MVIE 10": 70-95 m3/saat:
EN-GJL-250, ACS onaylı kataforez kaplamalı pik döküm pompa gövdesi
Hidrolik 1.4307 [AISI 304L]
EPDM conta
Kartuşlu
Diğer modeller talep üzerine teslim edilebilir:
PN 25
FKM (Viton) conta
Tasarım
Ana kasa: Galvanize çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile büyük ölçüde gövde sesinin yalıtımı sağlanır ve entegre kaldırma noktaları.
Boru tesisatı: Komple basınç taraflı boru tesisatı paslanmaz çelik, bina teknolojilerinde kullanılan tüm boru tesisatı malzemelerinin bağlantısı için uygun; boru tesisatı hidrofor sisteminin hidrolik toplam gücüne göre tasarlanmıştır.
Pompalar: MVIE 70 ve MVIE 95 ürün serisi 1'er pompa kullanılır.
Pompa motoruna monte edilen hava soğutmalı frekans konvertörleri, bu ürün serilerinin tüm pompaları için 25 Hz ve maks. 60 Hz arasında kademesiz regülasyon işletimine olanak tanır. Akışkanla temas eden tüm pompa parçaları, paslanmaz çelik/pik dökümdür ve ACS onaylı kataforez kaplamalıdır (lütfen Malzeme tanımı bölümünü kontrol edin).
Armatürler: Pompa basınç tarafında bir DVGW onay işaretli kapatma armatürüne veya bir dairesel kesme klapesi ve DVGW onaylı çek valfe sahiptir.
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası gereğince sakıncası olmayan bütil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için bir küresel vanaya sahip, boşaltma ve akış armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir diyafram ile donatılmıştır.
Basınç denetimi: 2 basınç sensörü 4..20 mA, emiş tarafında ve basınç tarafında.
Basınç göstergesi: Emme ve basma tarafında manometre.
Diğer modeller talep üzerine
Тeslimat kapsamı
Fabrika tarafından monte edilmiş, bağlanmaya hazır basınçlandırma sistemi, işlev ve sızdırmazlık bakımından kontrol edilmiştir
Montaj ve kullanma kılavuzu
Opsiyonlar
Diğer elektrik şebekesi bağlantıları talep üzerine
