Islak rotorlu paslanmaz çelik yüksek basınçlı santrifüj pompası sayesinde neredeyse sessiz çalışan sistem.
benzer hidrolik gücü olan geleneksel sistemlere göre 20 dB[A] kadar daha sessizdir
MVIS pompa ürün serisinin -ER-1- kumanda ünitesiyle birleştirilmesi nedeniyle işletimi güvenlidir
Konstrüksiyon

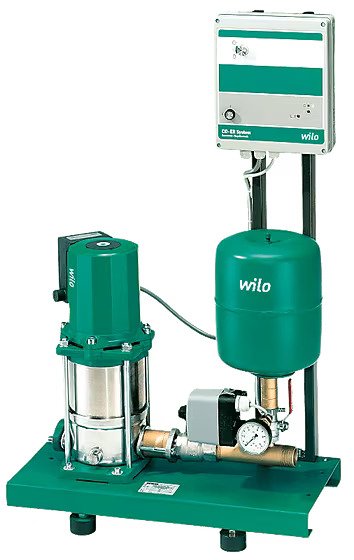

Islak rotorlu model bir normal emişli yüksek basınç santrifüj pompalı su temin sistemi
Uygulama
Konutlarda, büro ve idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamaları
Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen kullanma suyu, soğutma suyu, söndürme suyu (DIN14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangından korunma kurumlarının izni ile) veya diğer kullanıma yönelik suların basılmasında kullanılır
Donanım / işlev
MVIS ürün serisinden 1 pompa
Maksimum kademe sayısı: 10
Trifaze akım ıslak rotorlu motor
Akışkanla temas eden parçalar korozyona dayanıklıdır
Ana kasa 1.4301 paslanmaz çelikten, çinkolanmış, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile
Kapatma armatürü, basınç tarafında
Çekvalf, basınç tarafında
Diyaframlı basınç tankı 8 l, PN16, basınç tarafında
Tip kodlaması
Örnek:
Wilo-CO-1 MVIS 204/ER
CO
Kompakt basınç yükseltme tesisi
1
Tek pompalı
MVIS
Pompa ürün serisi
2
Tekli pompanın nominal debisi [m3/saat]
04
Tekli pompanın kademe sayısı
ER
Regülasyon cihazı; ER = Economy regülatörü
Teknik veriler
Elektrik şebekesi bağlantısı 3~230/400 V ± % 10, 50 Hz (diğer modeller talep üzerine)
Akışkan sıcaklığı maks. 50 °C
Ortam ısısı maks. 40 °C
İşletme basıncı 6 bar
Giriş basıncı 6 bar
Nominal basınç kademeleri 6/10/16 bar
Bağlantı nominal çapları giriş tarafında Rp 1¼ - Rp 1½
Nominal bağlantı çapları basma tarafında R 1¼
Nominal devir sayısı 2800 d/dak
Koruma sınıfı IP54 (regülasyon cihazı ER)
Kumanda gücü P2 maks., maks. 10 A = 4 kW'de (4 kW'nin üstündeki müteakip elektromekanik güç modülünde)
Şebeke tarafından koruma [AC 3] motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
İzin verilen akışkanlar (diğer akışkanlar talep doğrultusunda):Akışkanlara dair duyurular: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır
Çökelti maddesi içermeyen temiz su
Proses suyu, soğuk su, soğutma suyu ve yağmur suyu
İçme suyu
Söndürme suyu
Malzemeler
Ayak paslanmaz çelik 1.4301
Çarklar paslanmaz çelik 1.4301
Kademe bölmeleri paslanmaz çelik 1.4301
Basınç gömleği paslanmaz çelik 1.4301
Mil paslanmaz çelik 1.4122
Yatak/mekanik salmastra karbon, suni reçine emprenyeli
Borulaması paslanmaz çelik 1.4571
Tasarım
Bağlanmaya hazır su besleme tesisi olup, paslanmaz çelikten imal edilen, amortisörlü bir ana kasa üzerinde kurulmuş olan, borulaması paslanmaz çelikten, gerekli tüm armatürlere ve kesme düzenlerine sahip (giriş tarafındaki kesme düzeni hariç), basınç devresi montaj takımlı, paslanmaz çelik yüksek basınç santrifüj pompası, ıslak rotorlu (MVIS) versiyon olarak ve ER-1 kumanda cihazı ile birlikte bağlanmaya hazır şekilde monte edilmiş ve kabloları hazırlanmış durumadır; Kumanda cihazında su eksikliği koruması için trip elektroniği mevcuttur.
Diyaframlı basınç tankı: 8 l/PN16, basma tarafında, gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu bir diyaframa sahip, kontrol ve revizyon çalışmaları için boşaltma ve geçiş armatürü DIN 4807 normuna uygun küresel bir vana ile donatılmıştır
Kumanda cihazı: Sistem standart olarak bir ER-1 tasarruf regülatörü ile donatılmıştır.
Тeslimat kapsamı
Fabrika tarafından monte edilmiş, işlevi ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
İsteğe bağlı olarak ilave şebeke bağlantıları
