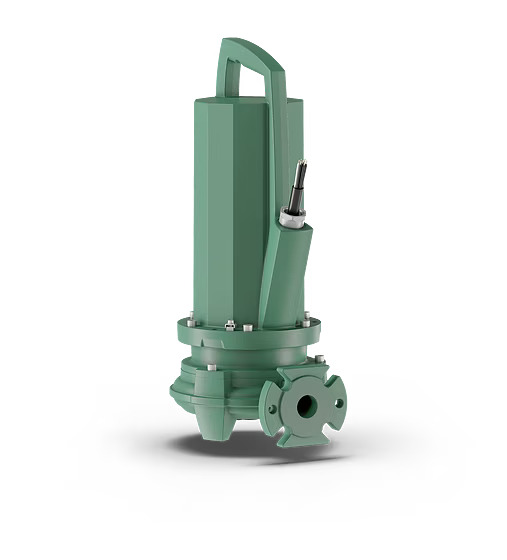

Wilo-Rexa PRO-S parçalayıcı bıçaklı atık su dalgıç motorlu pompa, ticari ve kamuya yönelik uygulamalarda DIN EN 12050-1 standardına uygun güvenilir basınçlı su tahliyesi sağlar. Çift makas etkili radyal parçalayıcı bıçak ve yüksek verimlilik derecesi sayesinde işletim açısından güvenli ve uygun maliyetli şekilde sürekli işletim gerçekleştirilebilir. Yüksek basma yüksekliği sayesinde statik basma yüksekliği yüksek olan tesisatlarda basınçlı su tahliyesinin verimli olmasını sağlar. Ayrıca mümkün olan en küçük borulama kullanılabildiği için montaj maliyetini de düşürür. Sağlam pik döküm motor, sürekli işletim için tasarlanmıştır. Ayrıca, bakımı kolaydır. İki mekanik salmastralı, isteğe bağlı yalıtım haznesi denetimli güvenilir yalıtım, uzun servis ömrü sunar. Ayrıca, motor standart olarak ATEX sertifikasına sahiptir ve bu sayede patlama bölgesi 2 ve 1'de kullanılabilir.
Özellikler/Ürün avantajları
Çift makas etkili radyal parçalayıcı bıçak sayesinde olağanüstü tıkanma direnci
En iyi verimlilik derecesinde maksimum basma yüksekliği için optimize edilmiş hidrolik parçalayıcı bıçak kombinasyonu
Mümkün olan en küçük borulamanın kullanılabilmesi sayesinde toplam montaj maliyeti düşüktür
Zorlu gereklilikleri karşılayacak kolay bir çözüm sunması için tasarlanmıştır
İki mekanik salmastralı, isteğe bağlı yalıtım haznesi denetimli güvenilir motor sayesinde uzun servis ömrü
Profesyonel bakım, uzun servis ömrü ve yüksek stabilite sunacak şekilde üretilmiştir
.jpg)
Konstrüksiyon
Sürekli işletimde sabit ve taşınabilir ıslak kurulum için komple su altında kalabilir parçalayıcı bıçaklı pompa.
Sıvılar
Ticari ortamlarında aşağıdaki akışkanların tahliyesi için:
Foseptik içeren atık sular
Kirli su (düşük miktarda kum içerir)
(DIN) EN 12050 uyarınca atık su drenajı
Pompalar DIN EN 12050-1 normunun gereksinimlerini karşılamaktadır.
Donanım / işlev
Çift makas etkili radyal parçalayıcı bıçak
ATEX sertifikası
Bimetal sensörlü termik motor denetimi
Motorda nem denetimi
Açık kablo uçlu bağlantı kablosu
Ayrı kondansatör kumanda kutulu monofaze alternatif akım motoru
Tip kodlaması
Örn.:
Rexa PRO-S03-112A/21T011X540/O
Rexa
Dalgıç motorlu atık su pompası
PRO
Ürün serisi
S
Parçalayıcı bıçak
03
Basınç bağlantısı nominal çapı: DN 32/40
112
Hidrolik seçimi
A
Malzeme modeli: Standart
2
Kutup sayısı
1
IE sınıfı
T
Elektrik şebekesi bağlantısı modeli:
M = monofaze alternatif akım (1~)
T = trifaze alternatif akım (3~)
11
Değer/10 = Motor nominal gücü P, kW cinsinden
X
Ex onayı
5
Şebeke frekansı: 5 = 50 Hz/6 = 60 Hz
40
Ölçüm voltajı anahtarı
O
Ek elektrik donanımı:
O = serbest kablo ucu
P = fişli
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
İşletim tipi su altında: S1
Su altından çıkarılmış işletim tipi: S2-30 dk., S3 25%*(* 5 kW nominal güç ve üzeri: S3 10%)
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Akışkan sıcaklığı, maks.: 3 dk. için 60 °C (140 °F)
Malzemeler
Pompa gövdesi: EN-GJL-250 (ASTM A48 Class 35/40B)
Çark: EN-GJL-250 (ASTM A48 Class 35/40B)
Parçalayıcı bıçak: 1.4528/59 HRC (AISI 440B+Co)
Motor gövdesi: EN-GJL-250 (ASTM A48 Class 35/40B)
Mil:
2,5 kW'a kadar: 1.4401 (AISI 316)
3,9 kW'tan itibaren: 1.4021 (AISI 420)
Yalıtım, motor tarafında: C/MgSiO
Yalıtım, akışkan tarafında: SiC/SiC
Yalıtım, statik: NBR (Nitril)
Tasarım
Rexa PRO-S .../M .../O
Çift makas etkili radyal parçalayıcı bıçaklı atık su pompası Flanş ve oval bağlantılı yatay basma ağzı Hidrolik gövde ve çark pik dökümden, parçalayıcı bıçaklı ise sertleştirilmiş kesici bıçak çeliğinden imal edilmiştir. Termik motor denetimli, nem elektrotlu ve yüzey soğutmalı 1~ motor İki mekanik salmastralı, yağ dolu yalıtım haznesi Pik döküm motor gövdesi Kondansatör kutulu ve açık kablo uçlu çözülebilir bağlantı kablosu. Ünite standart olarak patlamaya karşı güvenlik ruhsatına sahiptir.
Rexa PRO-S .../T .../O
Çift makas etkili radyal parçalayıcı bıçaklı atık su pompası Flanş ve oval bağlantılı yatay basma ağzı Hidrolik gövde ve çark pik dökümden, parçalayıcı bıçaklı ise sertleştirilmiş kesici bıçak çeliğinden imal edilmiştir. Termik motor denetimli, nem elektrotlu ve yüzey soğutmalı 3~ motor İki mekanik salmastralı, yağ dolu yalıtım haznesi Pik döküm motor gövdesi Uçları açık, çözülebilir bağlantı kablosu. Ünite standart olarak patlamaya karşı güvenlik ruhsatına sahiptir.
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Opsiyonlar
PTC sensörlü termik motor denetimi
Motor sargısı yalıtım sınıfı „H“
FKM statik contalar (FPM)
Özel voltajlar
Aksesuarlar
Maks. 50 m'ye (164 ft) kadar sabit kablo uzunluğunda bağlantı kablosu
Yalıtım haznesinin denetlenmesi için harici çubuk elektrot
Islak kurulum için asma düzeneği
Taşınabilir kurulum pompa ayağı
Seviye kumandaları
Bağlantı ankrajlı sabitleme setleri
Sabitleme aksesuarları ve zincirler
Kumanda cihazları, röleler ve fişler
