Entegre kumandalı harici frekans konvertörü sayesinde sürekli ve ayarlanabilir basınç (TWU 3 HS-ECP)
Basınç regülasyonu için müşteri tarafından ek sensöre gerek duymayan basit kurulum (TWU 3 HS-ECP)
8.400 dev/dk. sabit motor devir sayısına sahip entegre frekans konvertörü sayesinde yüksek basma gücü (TWU 3 HS-I)
Daha küçük çap ve daha küçük yapı hacmi sayesinde kuyu deliği ve kurulum maliyetleri azalır
Tam işletme güvenliği için kapsamlı denetleme ve koruma fonksiyonları
.jpg)
Konstrüksiyon
Dikey veya yatay montaj için, ceket formunda çok kademeli, frekans kontrollü, 3" dalgıç motorlu pompa
Uygulama
Sondaj deliklerinden, kuyulardan ve sarnıçlardan şahsi su temini için
Şahsi su temini, yağmurlama ve sulama için
Uzun lifli ve aşındırıcı öğeleri olmayan suların pompalanması için
Donanım / işlev
Radyal çarklı, çok kademeli dalgıç motorlu pompa
Entegre çekvalf
Frekans konvertörü dahil (HS-E…: harici, HS-I…: entegre)
Termik motor koruması frekans konventörüne entegre edilmiştir
Tip kodlaması
örn.
Wilo-Sub TWU 3-0305-HS-E-CP
TWU
Dalgıç motorlu pompa
3
İnç ["] olarak hidrolik çapı
03
Nominal debi [m3/h]
05
Hidroliğin kademe sayısı
HS
High Speed Model
E
Frekans konventörü modeliE = harici frekans konventörüI =dahili frekans konvertörü
CP
Regülasyon fonksiyonuCP = sabit basınç regülasyonuolmadığında = 8400 1/dak'ya varan sabit devir hızı

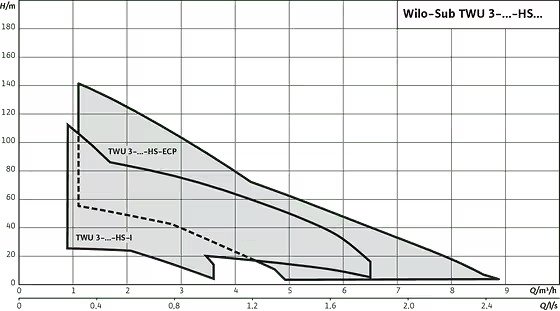

Teknik veriler
Dalgıç motorlu pompa
Besleme voltajı:HS-E…: 1~230 V, 50/60 Hz (frekans kovertörü üzerinden alternatif akım şebekesine bağlantı)HS-I…: 1~230 V, 50/60 Hz (alternatif akım şebekesine direkt bağlantı)
İşletim tipi su altında: S1
Akışkan sıcaklığı: 3-35 °C
Motordaki en düşük akış: 0,08 m/sn
Maks. kum oranı: 50 g/m3
Maks. marş işlemi sayısı: 30 /saat
Maks. daldırma derinliği: 150 m
Koruma sınıfı: IP58
Basınç bağlantısı: Rp 1/Rp 1¼
"HS-E…" modeli için frekans konvertörü:
Elektrik şebekesi bağlantısı: 1~230 V, 50/60 Hz
Çıkış: 3~230 V/azami140 Hz/azami 2,2 kW
Akışkan sıcaklığı: 3-50 °C
Azami basınç: 8 bar
Koruma sınıfı: IPX5
Bağlantı: G 1¼
Malzemeler
Hidrolik gövde: Paslanmaz çelik 1.4301
Çarklar: Polikarbonat
Mil hidrolik: Paslanmaz çelik 1.4104
Motor gövdesi: Paslanmaz çelik 1.4301
Mil motor: Paslanmaz çelik 1.4305
Tasarım
Dikey ve yatay montaj için dalgıç motorlu pompa.
Hidrolik
Modüler, radyal çarklı, çok kademeli dalgıç motorlu pompalar. Çekvalf entegre edilmiş. Akışkanlara temas eden tüm parçalar korozyonsuz malzemelerden imal edilmiştir.
Motor
Teslimata dahil frekans konvertörüne (HS-E…) veya doğrudan elektrik şebekesine (HS-I…) bağlanabilir, korozyona dayanıklı asenkron motor. Yeniden sarılabilir, yağ ile doldurulmuş, kendiliğinden yağlanan yataklı, 8400 D/dak'ya varan devir hızları için tasarlanmış motor.

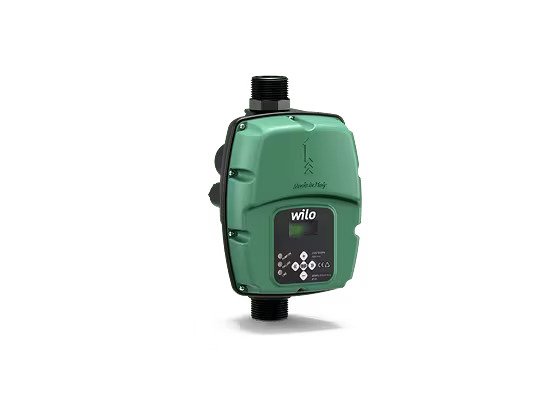

Frekans konvertörü
Pompanın 8400 D/dak'ya varan devir hızlarıyla işletilmesi için harici veya motora entegre edilmiş frekans konvertörü ve ayrıca şu ek işlevler:
Yumuşak marş
Düşük, yüksek voltaj ve kısa devre koruması
Motorun ve frekans konventörünün termik aşırı yük koruması
Harici frekans konvertörlü „HS-E…“ modeli ayrıca şu ek donanım özelliklerini sunar:
Regülasyon fonksiyonu „CP“: Sabit basınç
Sızdırmazlık denetimi sayesinde yüksek kumanda çevrimlerini (taktlama) önleme
Otomatik reset ile kuru çalışma koruması
Dönme yönü değiştirme
Maks. akım ve hedef basınç ayarı
Ekranda basınç göstergesi
Ayarlar, işletim durumları ve hata bildirimleri LED lambalarıyla veya ekran üzerinde görüntülenir.
Frekans konventörü daima pompalanan akışkandan uzak ve su altında kalmayacak bir bölgeye kurulmalıdır!
Regülasyon fonksiyonu „CP“: Sabit basınç
Ünitenin devri frekans konventörü ile kullanılmaya başlandıktan sonra otomatik olarak güncel su ihityacına uyarlanır. Bu sayede su altı motor pompası daima sabit bir basınç sağlar.
Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında işletilmelidir. Maks. akışkan sıcaklığı ve en düşük akış hızı limit değerlerine uyulması zorunludur.
Dikey kurulumda, kuyu çapına bağlı olarak bir soğutma ceketi kullanılmalıdır. Yatay kurulumun daima bir soğutma ceketiyle birlikte yapılması zorunludur.
Harici frekans konventörünün soğutulması da pompalanan akışkan tarafından gerçekleştirilir. Bunun için frekans konventörü, pompalanan akışkandan uzak bir şekilde doğrudan boru hattına ve su altında kalmayacak bir bölgeye kurulmalıdır!
Тeslimat kapsamı
Hidrolik + motor tamamen monte edilmiştir
Frekans konvertörü
Kullanma suyu ruhsatlı 1,75 m uzunluğunda bağlantı kablosu (kesit: 4x1,5 mm2)
Montaj ve kullanma kılavuzu
Opsiyonlar
Özel kablo uzunlukları talep üzerinde temin edilebilir
Aksesuarlar
Soğutma ceketi borusu
Diyaframlı basınç tankı
İçme suyu ve proses suyu için kablo montaj seti
Şamandıra şalter
Kumanda cihazları
Bağlantı ve kurulum malzemeleri
