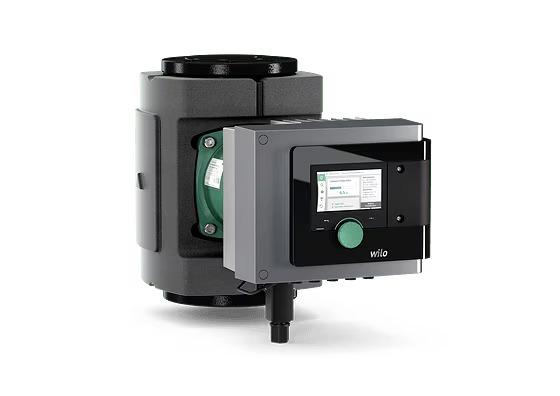

Wilo-Stratos MAXO

BMS'i olan ticari binalar için akıllı pompa.

Optimize edilmiş ve yenilikçi enerji tasarrufu fonksiyonları ile Wilo-Stratos MAXO, HVAC ve içme suyu uygulamalarında enerji verimliliği alanında yeni standartlar oluşturmaktadır. Ayrıca sahip olduğu kullanıcı dostu özellikler sayesinde son derece konforlu bir kullanıma da olanak sağlar.

Özellikler/Ürün avantajları

BMS için farklı entegrasyon seçenekleri
Ayar asistanıyla gerçekleştirilen uygulama odaklı ayarların yanı sıra, yeni ekran özelliklerinin ve yeşil düğme teknolojili kumanda düğmesinin bir araya gelmesiyle kolay kullanım sağlanır.
Enerji tasarrufu sağlayan optimize edilmiş ve yenilikçi işlevlerin uyumu sayesinde en yüksek enerji verimliliği (örn. No-Flow Stop – akışsız durma).
Dynamic Adapt plus, çoklu akış adaptasyonu (Multi-Flow Adaptation), T-const. ve ΔT-const. gibi akıllı ve yenilikçi regülasyon işlevleri sayesinde optimum sistem verimliliği.
Mobil uç cihazlar ile bağlantı için en modern iletişim arabirimleri (örn. Bluetooth) ve çoklu pompa kumandası için Wilo Net aracılığıyla doğrudan pompa ağı oluşturma.
Net ve geniş klemens bölmesi ve optimize edilmiş Wilo-Connector sayesinde elektrik sistemi kurulumunda maksimum rahatlık.

Konstrüksiyon

Rakor bağlantılı veya flanş bağlantılı, akıllı ıslak rotorlu sirkülasyon pompası, entegre elektronik güç uyarlamalı EC motoru.

Uygulama

Tüm sistemlerin sıcak su ısıtma sistemleri, klima sistemleri, kapalı soğutma devreleri, endüstriyel sirkülasyon sistemleri.

Donanım / işlev
Uygulama alanı
Pompa, sisteme özel bir uygulama (örn. radyatör, zemin ısıtması, tavan soğutma) için kontrol modunun hassas bir şekilde ayarlanmasıyla en yüksek sistem verimliliğine sahip işletimi mümkün kılar.

Isıtıcı

Radyatör
Zemin ısıtması
Tavan ısıtması
Hava ısıtıcı
Yerden ısıtma*
Hidrolik makas
Fark basınçsız dağıtıcı*
Isıtma tampon belleği*
Isı eşanjörü
Isı kaynağı devresi (ısı pompası)*
Uzaktan ısıtma devresi*
Soğutma

Tavan soğutma
Zemin soğutması
Klima cihazları
Yerden soğutma*
Hidrolik makas
Fark basınçsız dağıtıcı*
Soğutma tampon belleği*
Isı eşanjörü
Geri soğutma devresi*
Uzaktan soğutma devresi*
(* SW≥01.05.10.00 itibarıyla sistem tipi mevcuttur)

Isıtma ve soğutma kombinasyonu

Otomatik değiştirme ("-R7" modeli: mümkün değil ancak Stratos MAXO sıcaklık sensörü ile)
Seçilen uygulamaya göre aşağıdaki kontrol modları kullanılabilir:

Kontrol modları

Sabit devir sayısı (kontrol modu)
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
Basma gücünün mevcut ihtiyaca göre sürekli (dinamik) olarak uyarlanması için Dynamic Adapt plus özelliği
Sabit sıcaklık regülasyonu için T-const.
Sabit fark sıcaklık regülasyonu için ΔT-const.
Sabit debi regülasyonu için sabit Q
Multi-Flow Adaptation: Isıtma devresi dağıtıcılarında ikincil pompaların ihtiyaca uygun besleme yapması için besleme pompasıyla toplam debiyi saptama
Kullanıcı tanımlı PID regülatörü
Opsiyonel işlevler

Maksimum debiyi sınırlandırmak için Q-Limitmax.
Minimum debiyi sınırlandırmak için Q-Limitmin.
Akışsız Durma (Sıfır akışı devre dışı bırakma)
Otomatik düşürme işletimi ("-R7" modeli: mümkün değil ancak Stratos MAXO sıcaklık sensörü ile)
Kötü nokta regülasyonu (harici gerçek değer sensörü ile Δp-c regülasyonu)
Δp-v karakteristik eğrinin değişken eğimi
Manuel ayarlar

Ayar asistanlarında uygulama alanı seçimi
Dahil olan işletim parametresinin ayarı
Nominal çalışma noktası: Δp-v durumunda hesaplanan işletim noktasının direkt girişi
Durum göstergesi
Enerji miktarı hesabının ayarlanması ve sıfırlanması (Isıtma ve soğutma)
Pompanın hava tahliye işlevi
Ayarların kilitlenmesi için tuş kilidi
Fabrika ayarlarına veya kayıtlı kurtarma noktalarına (parametre setleri) sıfırlama işlevi
Analog girişlerin parametrelenmesi
İkili veri girişlerinin parametrelenmesi
Röle çıkışlarının parametrelenmesi
İkiz pompa fonksiyonu (ikiz pompa olarak çalışabilecek 2 adet tekli pompada)
Otomatik işlevler

İşletim moduna bağlı olarak düşük güç tüketimli işletim için ihtiyaca göre optimize edilmiş güç uyarlaması
Düşürme işletimi algılama ("-R7" modeli: mümkün değil ancak Stratos MAXO sıcaklık sensörü ile)
Sıfır akış algılandığında devre dışı bırakma (No-Flow Stop)
Soft start
Otomatik hata giderme rutinleri (örneğin blokajı açma fonksiyonu)
Isıtma/soğutma işletimi arasında geçiş ("-R7" modeli: otomatik geçiş mümkün değil, ancak Stratos MAXO sıcaklık sensörü ile)
Entegre edilmiş trip elektronikli tam motor koruması
Harici kumanda girişleri ve bunların işlevleri

2x analog giriş:

Sinyal tipleri: 0 - 10 V, 2 - 10 V, 0 - 20 mA, 4 - 20 mA, PT1000
Uygulamalar: Her kontrol modu ayarı (Multi-Flow Adaptation hariç) için hedef değer uzaktan, kullanıcı tanımlı PID işletiminde sıcaklık, fark basıncı veya serbest sensör için sensör girişleri
2x dijital giriş:
Gerilimsiz kumanda girişleri veya şalter için
Parametrelenebilir işlevler:
ext. OFF
ext. MIN
ext. MAX
MANUEL (BMS -KAPALI)
Tuş kilidi
Isıtma/soğutma işletimi değiştirme
2 tekli pompanın ikiz pompa yönetimi, birden fazla pompanın birbirleriyle iletişimi ve ay geçidi üzerinden pompa uzaktan ayarı için Wilo Net

Sinyal ve gösterge işlevleri

İşletim göstergesi ekran durumu:
Hedef değer
Gerçek basma yüksekliği
Gerçek debi
Güç tüketimi
Elektrik tüketimi
Sıcaklıklar ("-R7" modeli: Stratos MAXO sıcaklık sensörü ile fiili akışkan sıcaklığı mümkün)
Durum göstergesi LED'i: Hatasız işletim (yeşil LED), pompa iletişimi (mavi LED)
Hata ekran durumu göstergesi (ekran rengi kırmızı):
Tam metinde hata kodu ve hata tanımı
Durdurma önlemleri
Uyarı ekran durumu göstergesi (ekran rengi sarı):
Uyarı kodları ve uyarının uyarı açıklamasının tam metni
Durdurma önlemleri
Proses göstergesi ekran durumu (ekran rengi mavi):
Pompa hava tahliyesi
Güncelleme işlemi
BMS iletişimi ekran durumu (ekran rengi mavi):
Aktif BMS parametrelerinin (veri iletişim hızı, adres,...) özeti
Genel arıza sinyali SSM (gerilimsiz değiştirici)
Genel işletim sinyali SBM (gerilimsiz kapatma kontağı)
Veri alışverişi

Akıllı telefon veya tablet ile pompa arasında kablosuz veri alışverişi ve uzaktan kumanda işlemleri için Bluetooth arabirimi.
Wilo-Smart Gateway ile internet üzerinden pompayı uzaktan izleme.
Bina otomasyonuna bağlantı için Modbus TCP dijital arayüz (Wilo CIF modülü Ethernet (çoklu protokol) ile kullanılabilir).
RS485 BUS sistemi üzerinden bina otomasyonuna bağlantı için Modbus RTU seri dijital arayüz (Wilo-CIF-Modul Modbus RTU modülü ile mümkündür).
Bina otomasyonuna bağlantı için BACnet IP dijital arayüz (Wilo CIF modülü Ethernet (çoklu protokol) ile kullanılabilir).
RS485 BUS sistemi üzerinden bina otomasyonuna bağlantı için BACnet MS/TP seri dijital arayüz (Wilo-CIF-Modul BACnet MS/TP modülü ile mümkündür).
LONWorks BUS sistemi üzerinden bina otomasyonuna bağlantı için LON seri dijital arayüzü (LON Wilo-CIF modülü ile mümkün).
CANopen BUS sistemi üzerinden bina otomasyonuna bağlantı için CANopen seri dijital arayüzü (CANopen Wilo CIF modülü ile mümkün).
Firmaya özel kaplin modülü üzerinden bina otomasyonuna bağlantı için PLR seri dijital arayüzü (PLR Wilo-CIF modülü ile mümkün).
İkiz pompa yönetimi (ikiz pompa ya da 2 x tekli pompa)

Ana/yedekli işletim (arızada otomatik değiştirme/zamana bağlı pompa değişimi)
Paralel işletim (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Donanım

Flanşlı pompalarda: Flanş modelleri

 DN 32 ila DN 65 pompaları için standart model: PN 6 ve PN 16 karşı flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16)
DN 80 / DN 100 pompaları için standart model: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)
DN 32 ilâ DN 100 pompaları için özel model: Karşı flanş PN 16 için flanş PN 16 (EN 1092-2'ye uygun)
Birçok entegre iletişim arayüzü ve isteğe bağlı olarak kullanılabilir CIF modülü takma yeri
İletişim arayüzlerinin bağlantısı için 5 kablo girişi
Bluetooth arayüzü
Yeşil düğme ve 2 tuşa sahip yüksek çözünürlüklü grafik ekran
Kullanıcı dostu klemens bölmesi
Entegre sıcaklık sensörü ("-R7" modeli: yok)
Isıtma sistemleri uygulamaları için standart ısı yalıtımı
Elektrik beslemesi için optimize edilmiş Wilo-Connector ile hızlı elektrik bağlantısı
