DIN 1988'e göre konforlu sistem

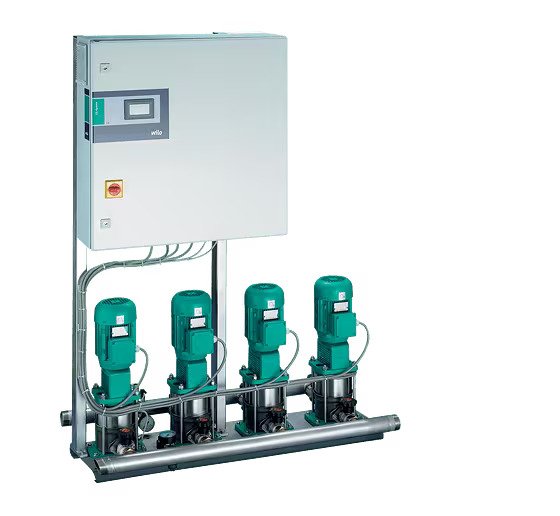

2-6 paralel bağlı, MVI ürün serisinin dikey paslanmaz çelik yüksek basınç santrifüj pompaları
Konforlu kumanda/regülasyon cihazı "CC"; belleği programlanabilir mikro bilgisayar kumandalı ve tam grafik yetenekli dokunmatik ekranlı; işletme parametrelerini menüler üzerinden girme olanağı; temel yük pompasının kademesiz regülasyonu için frekans konvertörlü COR sistemlerinde

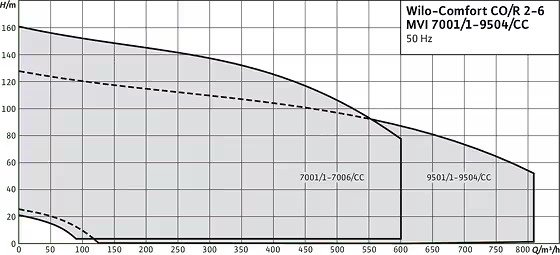

.jpg)
Konstrüksiyon
2 ila 6 paralel bağlı, normal emişli yüksek basınçlı santrifüj pompalı basınçlandırma sistemi
Uygulama
Giriş işletiminde, kamusal su temini alanında, depolama tanklarından veya basınç hatlarından gelen basıncı artırmak için, belediye uygulamaları, ticari, endüstriyel ve özel uygulamalar için (örn. Su tedarik şirketleri, zanaat ve sanayi şirketleri, konutlar, ofisler, kamu tesisleri, idari binalar, oteller, hastaneler) tam otomatik su temini.
Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen proses suyu, soğutma suyu, söndürme suyu (DIN 14462 normuna uygun yangın söndürme sistemleri dışında ve yerel yangından korunma makamlarının izniyle) ya da diğer kullanıma yönelik suların tahliyesinde kullanılır
Donanım / işlev
Tesis başına MVI ürün serisi 2-6 pompa
CC-Controller üzerinden otomatik pompa kumandası
Akışkanla temas eden bileşenler korozyona dayanıklıdır
Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış
Her pompada kapatma armatürü, emiş ve basınç tarafında
Çek valf, basınç tarafında
Diyaframlı genleşme tankı, 8 l, PN 16, basınç tarafında
Basınç sensörü, son basınç tarafında
Manometre, ön basınç tarafında, opsiyonel olarak temin edilir
Manometre, basma tarafında
Su eksikliği koruması opsiyonel olarak temin edilir
Tip kodlaması
Örn.:
Wilo-COR-4 MVI 804/CC
CO
Kompakt basınç yükseltme tesisi
R
İlgili temel yük pompasının frekans konvertörü ile regülasyonu
4
Pompa adedi
MVI
Pompa ürün serisi
8
Tekli pompanın nominal debisi [m3/saat]
04
Tekli pompanın kademe sayısı
CC
Regler ünitesi; CC = Comfort-Controller
Teknik veriler
Elektrik şebekesi bağlantısı 3~230 V/400 V ± %10, 50 Hz
Maks. akışkan sıcaklığı 50 °C (70°C opsiyonel)
Maks. işletme basıncı 16 bar (25 bar opsiyonel)
Giriş basıncı 10 bar
Bağlantı nominal çapları basma tarafında R 1½" - DN 200
Bağlantı nominal çapları giriş tarafında R 1½" - DN 200
Nominal devir hızı 2850 d/dk
Koruma sınıfı IP 54 (regülasyon cihazı CC)
Şebeke tarafından koruma AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
İzin verilen akışkanlar (diğer akışkanlar talep üzerine):Akışkanlara ilişkin not: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır
Kullanma suyu ve ılık kullanma suyu
Soğutma suyu
Söndürme suyu
Malzemeler
MVI 16.. ila 95..
Çarklar, paslanmaz çelik 1.4301/1.4404
Kademe bölmeleri, paslanmaz çelik 1.4301/1.4404
Pompa gövdesi EN-GJL-250/1.4404
Mil, paslanmaz çelik 1.4057/1.4404
EPDM conta (EP 851)/FKM (Viton)
Gövde kapağı paslanmaz çelik 1.4301/1.4404
Gövde alt bölümü paslanmaz çelik 1.4301/1.4404
Mekanik salmastra B kömür/tungsten karbür, SiC/kömür
Basınç gömleği paslanmaz çelik 1.4301/1.4404
Yatak, tungsten karbür
Boru tesisatı 1.4404 paslanmaz çelikten
Tasarım
Ana kasa: Galvanizli çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile donatılmış halde büyük ölçüde gövde sesinin yalıtımı sağlanır; istek üzerine başka modeller sunulur
Borulama: Komple borulama paslanmaz çelik, bina teknolojilerinde kullanılan tüm boru tesisatı malzemelerinin bağlantısı için uygun; borulama basınçlandırma sisteminin hidrolik toplam gücüne göre boyutlandırılmıştır
Pompalar: MVI 2 ila MVI 95 ürün serisinin paralel bağlı 2 ila 6 pompası kullanılır. Bu pompaların akışkanla temas eden tüm bileşenleri paslanmaz çelik veya pik dökümdür (kataforez kaplı).
Armatürler: Her pompa emme ve basınç tarafında birer DVGW onay işaretli kapatma armatürü veya dairesel kesme klapesine ve basınç tarafında DVGW onaylı çek valfe sahiptir.
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu bir diyaframa sahiptir, kontrol ve revizyon çalışmaları için boşaltma ve akış armatürü DIN 4807 normuna uygun küresel bir vana ile donatılmıştır
Basınç sensörü: 4 ilâ 20 mA, basma tarafında, merkezi Comfort Controller'in kumanda düzeni için düzenlenmiştir
Basınç göstergesi: Ön basınç ve çıkış basıncı tarafında manometre (ø 63 mm) üzerindendir. Çıkış basıncının basınç göstergesi ayrıca Comfort-Controller alfa sayısal dokunmatik ekranında dijital olarak gösterilir.
Kumanda cihazı/Regülatör: Tesis standart olarak bir CC Comfort regülatörüyle donatılmıştır. COR ise ek olarak bir frekans konvertörüyle donatılmıştır.
Тeslimat kapsamı
fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
Ambalaj
Montaj ve işletme kılavuzu
Opsiyonlar
Kaplamasız standart model
Susturucu kapak talep üzerine temin edilir
Tek pompalı sistem talep üzerine temin edilir
