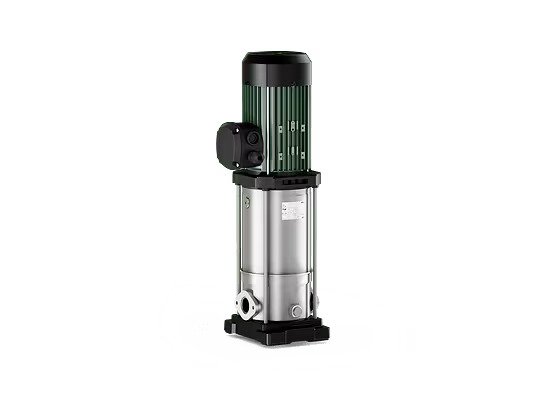

Wilo-Medana CV1-L

İçme suyu uygulamaları için verimli sistem entegrasyonu.
Normal emişli, çok kademeli Wilo-Medana CV1-L pompa, temel müşteri ihtiyaçlarını karşılar ve yüksek hidrolik performans sağlar. Korozyona dirençli bileşenlere sahip olan kompakt ve sağlam tasarım, içme suyu uygulamalarında kullanım sağlar. 50 °C'ye kadar ortam sıcaklıklarında kullanılabilir ve sistemlere pompa entegrasyonu için geniş bir uygulama alanı sunar.

Özellikler/Ürün avantajları
Paslanmaz çelik yapısı sayesinde içme suyu uygulamaları ve özel uygulamalar için uygundur
Yer tasarruflu, kompakt ve sağlam pompa tasarımı
50 °C'ye kadar ortam sıcaklıklarında ve geniş bir uygulama alanında (özellikle sistem entegrasyonu için) kullanıma uygundur



Konstrüksiyon
Inline bağlantılı dikey yapı tipinde, normal emişli yüksek basınçlı santrifüj pompa

Uygulama
Su temini ve basınçlandırma
Endüstriyel sirkülasyon sistemleri
Proses suyu
Kapalı soğutma devreleri
Yangın söndürme sistemleri
Yıkama sistemleri
Sulama
Yağmur suyundan yararlanma

Donanım / işlev
İçinden geçen motor/pompa mili olan inline yapı türünde pompa
1.4301'den (AISI 304) üretilmiş hidrolik ve pompa gövdesi
Oval flanş bağlantısı
Alternatif akım veya trifaze akım motoru
Kondansatör ile donatılmış, entegre termik motor korumalı alternatif akım motoru (otomatik yeniden açma dahil)

Tip kodlaması
Örnek:

Wilo-Medana CV1-L.602-1/E/A/10O
Medana
Yüzey pompası ürün tanıtımı
CV
Commercial vertical (ticari uygulama, dikey)
1
Ürün serisi sınıfı (1 = başlangıç, 3 = standart, 5 = premium)
L
Uzun mil (kademesiz motor pompa mili ile)
6
Tek pompanın nominal debisi [m³/sa]
2
Tek pompa kademe sayısı
1
1 = AISI 304
2 = AISI 316L
E
E = EPDM, V = FKM conta
A
A = Frekans 50 Hz/monofaze/230 V
B = Frekans 60 Hz/monofaze/220 V
C = Frekans 60 Hz/monofaze/230 V
D = Frekans 50 Hz/trifaze/400 V
E = Frekans 50 Hz/trifaze/230 – 400 V
F = Frekans 60 Hz/trifaze/220 – 380 V
G = Frekans 60 Hz/trifaze/265 – 460 V
I = Frekans 60 Hz/trifaze/460 V
10
Nominal basınç (bar)
O
O = Oval flanş bağlantıları
F = DIN yuvarlak flanş bağlantıları
P = Vicaulic bağlantılar

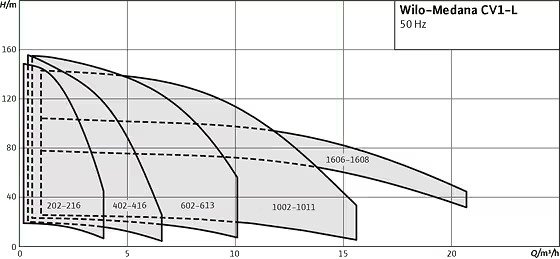

Teknik veriler
Elektrik şebekesi bağlantısı 1~230 V (±%10), 50 Hz, takılı termik motor korumalı
4 kW 3~230 V (±%10), 50 Hz (Δ), 400 V (±%10), 50 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
4 kW 3~265 V (±%10), 60 Hz (Δ), 460 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
4 kW 3~220 V (±%10), 60 Hz (Δ), 380 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
5,5 kW 3~400 V (±%10), 50 Hz (Δ), 690 V (±%10), 50 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
5,5 kW 3~ 460 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
5,5 kW 3~380 V (±%10), 60 Hz (Δ), 660 V (±%10), 60 Hz (Y) değerine kadar elektrik şebekesi bağlantısı
Motor koruması isteğe bağlı olarak 3~ motor için mevcuttur. Bu seçenek, harici frekans konvertör kullanımı için gereklidir.
Koruma sınıfı IP55
Akışkan sıcaklığı -20 ila +120 °C
-15 °C ila +50 °C ortam sıcaklığı (talep üzerine farklı sıcaklık aralıkları sunulur)
İşletme basıncı maks. 10 bar veya maks. 16 bar, tipe bağlı
Giriş basıncı maks. 6 bar veya maks. 10 bar, tipe bağlı
Boru ucu nominal çapı G1", G1¼", G1½" veya G2", tipe bağlı
DIN yuvarlak flanş veya Victaulic bağlantı talep üzerine mevcuttur
Akışkanla temas eden paslanmaz çelik bileşenleri olan pompalar için içme suyu izni (EPDM modeli)

Malzemeler
Çark 1.4301 (AISI 304) paslanmaz çelik
Kademe bölmeleri 1.4301 (AISI 304) paslanmaz çelik
Mil 1.4301 (AISI 304) paslanmaz çelik
Pompa gövdesi 1.4301 (AISI 304) paslanmaz çelik
1.4404'ten (AISI316L) üretilmiş pompa çarkları, kademe bölmeleri, mil ve pompa gövdesi; talep üzerine paslanmaz çelik. 1.4404'ten (AISI316L) üretilmiş pompa gövdesi, yalnızca DIN yuvarlak flanşlı olarak mevcuttur
Pompa temel plakası EN-GJL-250 (kataforez kaplamalı)
EPDM conta (FKM opsiyonel)
B karbon/silisyum karbür mekanik salmastra
Yatak volframkarbid/alüminyum oksit

Tasarım
Inline yapı türüne sahip olan, çok kademeli, normal emişli dikey yüksek basınçlı santrifüj pompa.

Тeslimat kapsamı
Çok kademeli, dikey Wilo-Medana CV1-L pompa
Rp 1 ila Rp 2" paslanmaz çelik oval karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Montaj ve kullanma kılavuzu
