95 °C'ye kadar akışkanlar için sıcaklığa dayanıklı
Motor sıcaklık kontrol sistemi ve dökümlü kablo gelişi sayesinde yüksek işletim güvenilirliği
Konstrüksiyon

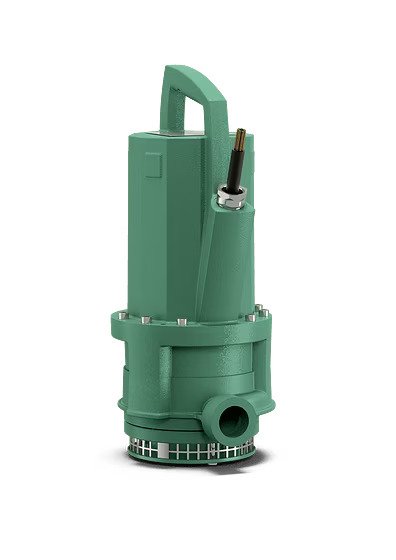

Kirli su dalgıç motorlu pompa
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Maksimum 95 °C akışkan sıcaklığına sahip kirli su
Donanım / işlev
95 °C altı akışkanlar için bağlantı kablosu, sabit bağlantılı
Bimetal sensörlü sargı sıcaklığı denetimi
Tip kodlaması
Örn.:
Wilo-Drain TMT 32M113/7,5Ci
TMT
95 °C'ye kadar akışkanlar için dalgıç kirli su pompası
32
Basma ağzının nominal çapı G 1¼
M
Çok kanallı çark
113
Çark çapı, mm olarak
7,5
/10 = nominal motor gücü P2, kW cinsinden
Ci
Malzeme modeli: Pik döküm
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
Koruma sınıfı: IP68
Maks. daldırma derinliği: 7 m
Akışkan sıcaklığı:
Su altında: 3 … 95 °C
Su altından çıkarılmış: 3 ... 60 °C
Kablo uzunluğu: 10 m
Basma ağzı: G 1¼
Malzemeler
Pompa gövdesi: EN-GJL-250
Çark: EN-GJL-250
Mil: 1.4021
Mekanik salmastra: SiC/SiC; Cr/MgSi
Statik contalar: HNBR
Motor gövdesi: EN-GJL-250
Tasarım
Azami 95 °C'ye kadar ısıya sahip akışkanların pompalanmasında kullanılabilecek, dikey ıslak kurulumlu komple su altında kalabilir dalgıç kirli su pompası
Hidrolik
Hidrolik gövdesi ve çark pik dökümden imal edilmiştir. Basınç tarafındaki bağlantı yatay dişli flanş bağlantısı olarak uygulanmıştır.
Motor
Doğrudan çalışma için motor olarak, trifaze model yüzey soğutmalı motorlar kullanılır. Atık ısı, motor gövdesi üzerinden doğrudan çevredeki akışkana iletilir. Motorlar, su altında sürekli işletimde (S1) ve su dışında fasılalı işletimde (S3) kullanılabilir.
Ayrıca motorlar şu denetleme düzenekleriyle donatılmıştır:
Motor odası sızdırmazlık denetimi Sızdırmazlık denetimi, motor odasında bir su girişini bildirir.
Termik motor denetimi Termik motor denetimi, motor sargısını fazla ısınmaya karşı korur. Bunun için standart olarak bimetal sensörler kullanılır.
Bağlantı kablosu standart olarak serbest kablo uçlu, 10 m uzunluğunda ve 'uzunlamasına su sızdırmaz şekilde dökülmüştür:
Yalıtım
Akışkan ve motor tarafındaki sızdırmazlık iki mekanik salmastrayla sağlanır. Mekanik salmastralar arasındaki sızdırmaz odaya tıbbi beyaz yağ doldurulmuştur.
Тeslimat kapsamı
Kirli su dalgıç motorlu pompa
Montaj ve kullanma kılavuzu
Aksesuarlar
Bağlantı kablosu
Motor koruma fişi
Kumanda cihazları
