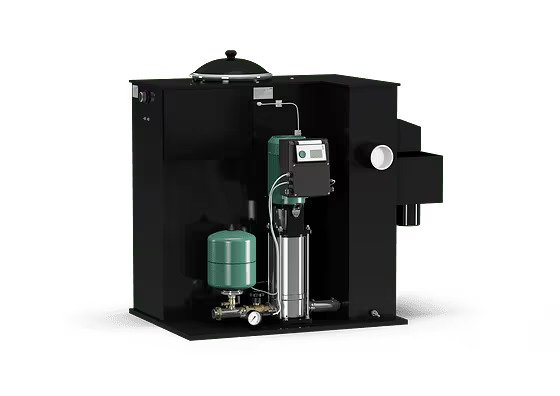

EN 13077 uyarınca Tip AB "Serbest çıkış" güvenlik tertibatı aracılığıyla sistem ayrımını gerekli kılan tüm uygulamalar için kompakt, bağlanmaya hazır sistem
Hava soğutmalı, entegre frekans konvertörü özellikli, Helix VE ürün serisinden paslanmaz çelik basınçlı santrifüj pompaları ile sağlam bir sistemdir
Değişken basınç ayarı (p-v) ile ideal yük ayarı sayesinde yüksek enerji verimi
Yeni Helix dizaynı sayesinde düşük kullanım masrafları
Yeşil düğme teknolojisi ve tam metinli menü ile kullanıcı dostu ekran
BMS ile hızlı iletişim için IF takma modülleri

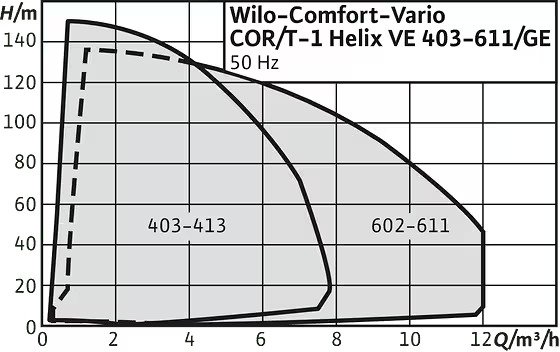

.jpg)
Konstrüksiyon
Sistem ayrımı özellikli ve devir hızı regülasyonlu motoru olan normal emişli ve yüksek basınçlı santrifüj pompaya sahip su temin sistemi
Uygulama
Konutlarda, büro ve idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamaları
Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen kullanma suyu, soğutma suyu, söndürme suyu (DIN14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangından korunma kurumlarının izni ile) veya diğer kullanıma yönelik suların basılmasında kullanılır
Donanım / işlev
Helix VE 4 veya Helix VE 6 ürün serisinden, IE4 ile eşdeğer norm motorlu ve entegre frekans konvertörü ile kademesiz regülasyon işletimli 1 pompa
Maksimum kademe sayısı: 13
Kamusal içme suyu şebekesine bağlantı için, atmosferik havalandırmalı (150 l) PE ön tank. Sistem ayrımı, EN 13077 ile uyumlu AB tipinde "Serbest Çıkış" güvenlik tertibatı ile DIN EN 1717 uyarınca gerçekleştirilir
Akışkanla temas eden parçalar korozyona dayanıklıdır
Kapatma armatürü, basınç tarafında
Çek valf, emiş tarafında
Şamandıra valfı ve şamandıra şalteri olan ön hazne (su eksikliği sinyal vericisi)
Diyaframlı basınç tankı 8 l, PN 16, basınç tarafında
Su eksikliği koruması
Tip kodlaması
Örnek:
Wilo-COR/T-1 Helix VE 403
COR
Entegre devir hızı ayarlı kompakt basınç yükseltme sistemi
T
Sistem ayrımı olarak entegre ön hazne ile
1
Tek pompalı
Helix VE
Entegre devir hızı ayarlı pompa ürün serisi
4
Tekli pompanın nominal debisi [m3/saat]
03
Tekli pompanın kademe sayısı
Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V ± % 10, 50 Hz; 3~380/440 V ± % 10, 60 Hz
Akışkan sıcaklığı maks. 40 °C
Ortam ısısı maks. 40 °C
İşletme basıncı 16 bar
Giriş basıncı 6 bar
Nominal basınç kademeleri 6/10/16 bar
Son basınç tarafında bağlantı nominal çapları Rp 1 ¼"
Giriş tarafında bağlantı nominal çapları Rp 1 ¼"
Nominal devir sayısı 1500 – 3770 d/dak
Kumanda gücü P2 maks., maks. 10 A = 4 kW için
İzin verilen akışkanlar (diğer akışkanlar talep doğrultusunda):Akışkanlara dair duyurular: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır
Çökelti maddesi içermeyen temiz su
Proses suyu, soğuk su, soğutma suyu ve yağmur suyu
İçme suyu
Söndürme suyu
Malzemeler
Çarklar ve kademe bölmeleri paslanmaz çelik 1.4301
Pompa gövdesi paslanmaz çelik 1.4301
Mil paslanma çelik 1.4301
Conta EPDM (EP 851)/FKM (Viton)
Gövde kapağı paslanmaz çelik 1.4301
Gövde alt bölümü paslanmaz çelik 1.4301
Mekanik salmastra B kömür/tungsten karbür, SiC/kömür
Basınç gömleği paslanmaz çelik 1.4301
Yatak, tungsten karbür
Pompa tabanı EN-GJL-250
Boru tesisatı 1.4307 paslanmaz çelikten
Tasarım
Bağlanmaya hazır su temin sistemi PE temel plakası üzerine monte edilmiştir, boru sistemi eksiksizdir, gerekli tüm armatürler ve kapatma düzenekleri mevcuttur (giriş tarafındaki kapatma düzeneği hariç), basınç sensörü setine sahiptir, entegre frekans konvertörü olan, kuru rotorlu versiyonda, paslanmaz çelik yüksek basınçlı santrifüj pompadır (Helix VE ürün serisi)
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu bir diyaframa sahip, kontrol ve revizyon çalışmaları için boşaltma ve geçiş tertibatı DIN 4807 normuna uygun bir kapatma armatürü ile donatılmıştır
Тeslimat kapsamı
Fabrika tarafından monte edilmiş, işlevi ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
İsteğe bağlı olarak ilave şebeke bağlantıları
Taşma kutusu ve toz koruması
Sistem işletiminin denetlenmesine yönelik iletişim özellikli bir regülasyon cihazı olan Wilo Smart Controller SCe kumanda cihazı ile daha kolay parametre ayarı
