Hemen hiç gürültüsüz işletim (geleneksel pompalardan en az 20 dB [A] daha sessizdir)
Yerden tasarruf ettiren, kompak yapı
Mekanik salmastrasız yapı nedeniyle hemen hiç bakım gerektirmez
Akışkana temas eden tüm parçalar içme suyu onaylıdır (EPDM seçeneği)
.jpg)
Konstrüksiyon
Normal emişli, çok kademeli, ıslak rotor motorlu pompa
Uygulama
Su temini ve basınçlandırma sistemleri
Donanım / işlev
Inline yapı türüne sahip, normal emişli dikey yüksek basınçlı santrifüj pompa
Islak rotorlu model trifaze akım motoru
PN 16 oval flanşlı hidrolik bağlantı
Tip kodlaması
Örnek:
MVIS 402-1/16/K/3-400-50-2
MVIS
Islak rotor tekniğinde çok kademeli, dikey yüksek basınçlı santrifüj pompa
4
Debi, m3/saat olarak
02
Çark adedi
1
Malzeme 1 = 1.4301 (AISI 304)
16
Nominal basınç, bar olarak
K
Conta türü EPDM
3
3 = 3~ (trifaze akım)
400
Bağlantı gerilimi, V olarak
50
Frekans, Hz olarak
2
Kutup sayısı
Teknik veriler
Elektrik şebekesi bağlantısı 3~ 230 V (±%10), 50 Hz (Δ), 400 V (±%10), 50 Hz (Y)
Akışkan sıcaklığı -15 ila +50 °C
Ortam sıcaklığı -15 °C ila +40 °C
Maks. işletme basıncı 16 bar
Maks. giriş basıncı 10 bar
Koruma sınıfı IP44
Rp 1, Rp 1¼ veya Rp 1½ boru bağlantılarının nominal çapı, modele bağlı
Malzemeler
Çarklar paslanmaz çelik 1.4301 (AISI304)
Kademe bölmeleri paslanmaz çelik 1.4301 (AISI304)
Pompa gövdesi paslanmaz çelik 1.4301 (AISI304)
Mil paslanmaz çelik 1.4122
Conta EPDM
Gövde alt bölümü paslanmaz çelik 1.4301 (AISI304)
Basınç gömleği paslanmaz çelik 1.4301 (AISI304)
Pompa ayağı EN-GJL-250
Тeslimat kapsamı

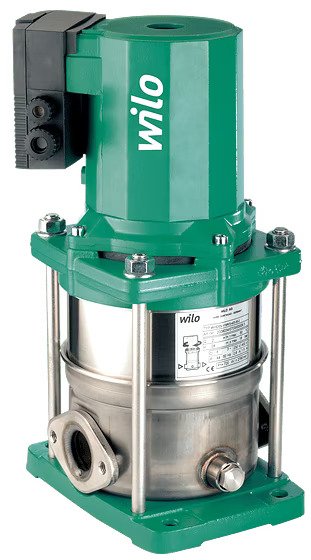

Wilo-Multivert MVIS yüksek basınçlı santrifüj pompa
Rp 1 - Rp 1½ paslanmaz çelik oval karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Montaj ve kullanma kılavuzu
