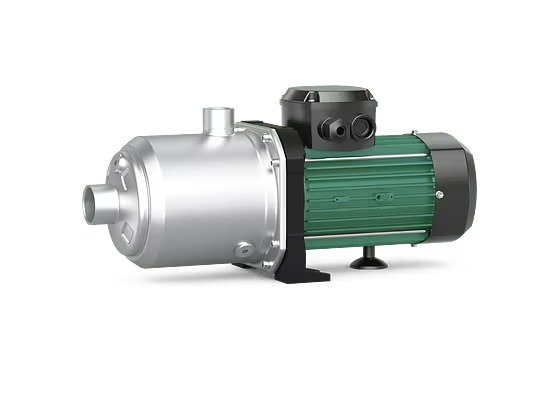

Wilo-Medana CH1-L

Verimli sistem entegrasyonu.
Normal emişli çok kademeli Wilo-Medana CH1-L, en yüksek hidrolik güçlere ulaşacak niteliktedir. Korozyona dirençli bileşenlerle tasarlanan kompakt ve sağlam tasarımı, içme suyu uygulamalarına ve 50° C seviyelerine kadar çıkabilen ortam sıcaklıklarında kullanıma olanak sağlar. UL sertifikalı pompa, büyük sistemlere entegrasyon için oldukça geniş bir uygulama alanı sunar.

Özellikler/Ürün avantajları
Yüksek hidrolik güç sayesinde yüksek verimlilik
Pompaların doldurulması ve boşaltılması için olan büyük ağızlar sayesinde kolay ve hızlı devreye alma ve bakım
Boyun halkası ve kataforez kaplamalı korozyona dirençli braket sayesinde düşük ses oluşumu, yüksek dayanıklılık ve yüksek güvenilirlik
50 °C seviyelerine kadar çıkabilen ortam sıcaklıklarında kullanım olanağı ile sistem entegrasyonu için daha geniş uygulama alanı
İçme suyu uygulamaları için uygundur
UL sertifikasının gerekliliklerini karşılar



Konstrüksiyon
Normal emişli, yatay, çok kademeli pompa

Uygulama
• Su tedariği ve basınç yükseltme
• Sulama
• Endüstriyel proses

Donanım / işlev
Blok tipi paslanmaz çelik pompa
Rakorlu bağlantı
Alternatif akım veya trifaze akım motoru
Alternatif akım motoru, entegre edilmiş termik motor korumalı (otomatik yeniden başlatmalı)

Tip kodlaması
Örnek:

Wilo-MEDANA CH1-L.202-1/E/A/10T
MEDANA
Yüzey pompası ürün tanımı
CH
Ticari yatay
1
Ürün serisi sınıfı (1 = başlangıç, 3 = standart, 5 = premium)
L
Uzun mil
2
Tekli pompa nominal debi [m3/saat]
02
Tekli pompa kademelerinin sayısı
1
1 = AISI 304
2 = AISI 316L
E
E = EPDM conta
A
A = Frekans 50 Hz / monofaze / 230 V
B = Frekans 60 Hz / monofaze / 220 V
C = Frekans 60 Hz / monofaze / 230 V
D = Frekans 50 Hz / trifaze / 400 V
E = Frekans 50 Hz / trifaze / 230 – 400 V
F = Frekans 60 Hz / trifaze / 220 – 380 V
G = Frekans 60 Hz / trifaze / 265 – 460 V
I = Frekans 60 Hz / trifaze / 460 V
10
Nominal basınç (bar)
T
T = Dişli bağlantılar
P = Victaulic bağlantılar

Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V (±%10), 50 Hz
Elektrik şebekesi bağlantısı: 3~230 V-400 V (±%10), 50 Hz; 265-460 V (±%10), 60 Hz
Akışkan sıcaklığı -20 ila +120 °C (EPDM), -20 ila +90 °C (FKM)
Azami işletme basıncı: 10 bar
Maks. besleme basıncı: 6 bar
Koruma sınıfı: IP55
Boru bağlantılarının nominal çapı: G1" ile G2" arasında, modele bağlı

Malzemeler
Çarklar, kademe bölmeleri ve pompa gövdesi paslanmaz çelik 1.4301/1.4404
Paslanmaz çelik 1.4301 veya 1.4404 mil
EPDM/FKM (Viton) conta
Mekanik salmastra: EPDM modeli: B karbon/silisyum karbür; FKM modeli: B karbon/silisyum karbür
Tungsten karbür/alüminyum oksit yatak
Alüminyum pompa ayakları

Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
