Hızlı elektrik bağlantılı alternatif akımlı pompalar
Akışkanla temas eden tüm plastik parçalar KTW tavsiyelerine uygundur
Konstrüksiyon

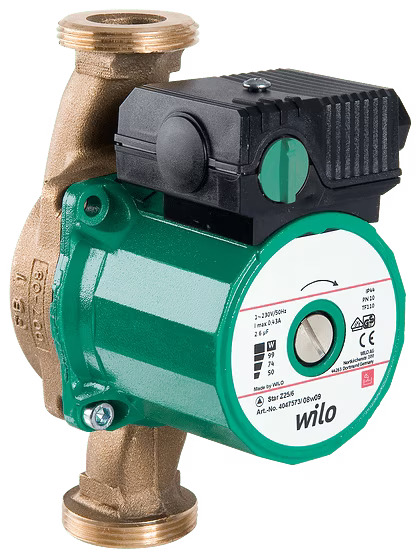

Rakor bağlantılı ıslak rotorlu sirkülasyon pompaları
Uygulama
Endüstri ve bina teknolojilerinde kullanma suyu sirkülasyon sistemleri.
Donanım / işlev
İşletim tipleri
Kademeli devir sistemi (yalnızca Star-Z... -3 ürünlerinde)
Manuel işlevler
Devir kademesi ayarlaması (Star-Z -3/ pompalarında 1 Devir kademesi, 3 Devir kademesi)
Donanım
Pompa gövdesinde montaj anahtarı yeri (yalnızca Star-Z 25 ürünlerde)
Kablo girişi her iki yandan mümkün
Yaylı klemensli hızlı bağlantı olanağı
Blokaj akımına dayanıklı motor
Tip kodlaması
Örnek:
Wilo-Star-Z 20/1
Star
Standart pompa
Z
Sirkülasyon pompası
20/
Nominal bağlantı çapı
1
Nominal pompalama yüksekliği [m]
-3
3 devir hızı kademesi
Teknik veriler
Devir hızı sabit veya Star-Z -3 modelinde seçilebilir üç devir hızı kademesi
Akışkan sıcaklığı:
3,21 mmol/l (18 °dH)'ye kadar içme suyu: maks. +65 °C, kısa süreli işletimde (2 saat) +70 °C'ye kadar
Elektrik şebekesi bağlantısı 1~230 V, 50 Hz
Koruma derecesi IP44
Nominal çap Rp ½, Rp 1
Maks. işletme basıncı 10 bar
Malzemeler
Pompa gövdesi: Bronz
Çark: Plastik
Mil: Oksit seramik
Yatak: Kömür, sentetik reçine emdirilmiş
Тeslimat kapsamı
Pompa
Contalar
Montaj ve kullanma kılavuzu
Aksesuarlar
Rakor bağlantıları
Adaptör parçaları
Star-Z 20, 25 için ısı yalıtım ceketi
Rakorlu bağlantılı pompalarda özel pirinç parçalar: Dış yiv/İçte kontak klapası
Star-Z 20/1, Z 25/2 EM (Alternatif akım modeli) için Wilo-S1R-h kullanım suyu takma modülü
Wilo-Star-Z 25/2 DM (trifaze akım modeli) için, Wilo-SK 602N (kontaktör olarak) ile birlikte Wilo-SK 601N zaman ayarlı kumanda cihazı
Star-Z 20, 25'in zamana bağlı olarak kapatılıp açılmasın için Wilo-SK 601N zaman ayarlı kumanda cihazı
