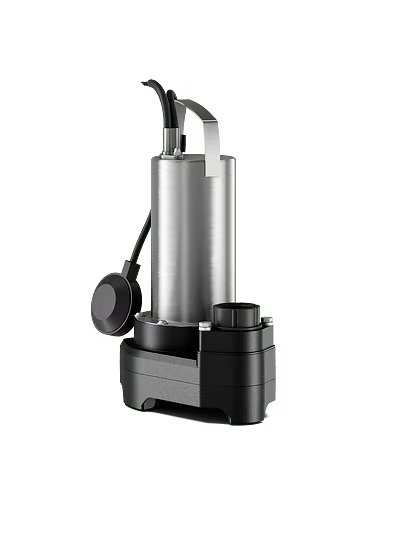

Kompakt dalgıç motorlu pompa Wilo-Padus MINI3, bir ve iki haneli evlerin ve mülklerin drenajında ıslak kurulum için idealdir. DIN EN 12050-2'ye göre kirli suyu ve foseptiksiz kanalizasyonu güvenilir bir şekilde taşır ve pompa millerinde sabit veya hareket halindeyken esnek bir şekilde kullanılabilir. Kompozit malzemelerden oluşan optimize edilmiş bir hidrolik sistem, çok çeşitli akışkanlarda kullanım sağlar. Yüksek verimlilik derecesine sahip çok kanallı bir varyant ve geniş bir serbest küresel geçişe sahip bir girdap varyantı olmak üzere iki hidrolik varyant arasından seçim yapabilirsiniz.
Kompaktlıkları sayesinde, dar drenaj çukurlarında bile kurulum çok kolay ve mümkündür. Tasarımları daha uzun bakım aralıkları sağlar. Ayrıca, en önemli bileşenlere doğrudan erişim sayesinde bakım çalışmaları çok rahat bir şekilde gerçekleştirilebilir.
Özellikler/Ürün avantajları
İyileştirilmiş güç ile optimize hidrolik
Paslanmaz çelik motor gövdesi ve kompozit malzemelerden yapılmış hidrolik sayesinde su altından çıkarılmış motorda bile korozyona dayanıklılık sayesinde yüksek işletimsel güvenilirlik/uzun hizmet ömrü
Kompakt tasarımı, entegre kondansatörü, hafifliği ve çekvalfli dişli bağlantısı sayesinde dar drenaj çukurlarında bile kolay kurulum
Yüksek hacimli yalıtım haznesi ve çift conta sayesinde daha uzun bakım aralıkları
Yalıtım haznesine ve pompa gövdesine doğrudan erişim sayesinde hızlı ve rahat bakım
Konstrüksiyon
Aralıklı işletimde sabit ve taşınabilir ıslak kurulum için dalgıç motorlu pompa.
Sıvılar
Ev ortamlarında aşağıdakilerden tahliye için:
Foseptik içermeyen atık sular
Kirli su (düşük miktarda kum ve çakıl ile)
Donanım / işlev
Kendiliğinden devreye giren termik motor denetimi
Entegre kondansatörlü monofaze alternatif akım motoru
Takılı şamandıra şalteri (A modeli)
Tip kodlaması
Örnek:
Padus MINI3-M04.10/M05-523/A-10M
Padus
Kirli su dalgıç motorlu pompa
MINI3
Ürün serisi
M
Çark tipi
V = Serbest akış çarkı
M = Çok kanallı çark
04
Basınç bağlantısı nominal çapı G 1½ IG
10
Maks. basma yüksekliği, m cinsinde
M
Elektrik şebekesi bağlantısı modeli:
M = monofaze alternatif akım (1~)
T = trifaze alternatif akım (3~)
05
Değer/10 = Motor nominal gücü P, kW cinsinden
5
Şebeke frekansı:
5 = 50 Hz
6 = 60 Hz
23
Ölçüm voltajı kodu
A
Ek elektrik donanımı:
O = serbest kablo ucu
P = fişli
A = fişli ve şamandıra şalterli
10M
Bağlantı kablosu uzunluğu
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz ya da 3~400 V, 50 Hz
Su altında işletim tipi: S1
Su altından çıkarılmış işletim tipi: S3 %20
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Malzemeler
Hidrolik gövde: PP-GF30
Çark: Kompozit malzeme (PK-GF30)
Motor gövdesi: 1.4301 (AISI 304)
Yalıtım:
Pompa tarafında: C/MgSi (BXPFF)
Motor tarafında: NBR
Statik: NBR
Mil ucu: 1.4301 (AISI 304)
Tasarım
Padus MINI3-V ... -P
Serbest akış çarklı ve dikey dişli bağlantılı kirli su pompası. Plastik hidrolik gövde ve çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Yerleşik fişli (CEE 7/7) çözülebilir bağlantı kablosu
Padus MINI3-V ... -A
Serbest akış çarklı ve dikey dişli bağlantılı kirli su pompası. Plastik hidrolik gövde ve çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Çözülebilir şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Padus MINI3-V ... -O
Serbest akış çarklı ve dikey dişli bağlantılı kirli su pompası. Plastik hidrolik gövde ve çark. Kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 3~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Müşteri taraflı kumandalara sabit bağlantı için açık kablo uçlu çözülebilir bağlantı kablosu. Şamandıra şalter ve fiş olmayan pompa!
Padus MINI3-M ... -P
Yarı açık çok kanallı çark ve dikey dişli bağlantı ile kirli su pompası. Plastik hidrolik gövde ve çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Yerleşik fişli (CEE 7/7) çözülebilir bağlantı kablosu
Padus MINI3-M ... -A
Yarı açık çok kanallı çark ve dikey dişli bağlantı ile kirli su pompası. Plastik hidrolik gövde ve çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Çözülebilir şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Padus MINI3-M ... -O
Yarı açık çok kanallı çark ve dikey dişli bağlantı ile kirli su pompası. Plastik hidrolik gövde ve çark. Kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 3~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Müşteri taraflı kumandalara sabit bağlantı için açık kablo uçlu çözülebilir bağlantı kablosu. Şamandıra şalter ve fiş olmayan pompa!
Тeslimat kapsamı
Pompa
Çek valf, ön montajlı
Hortum bağlantısı, yanında verilir
Montaj ve kullanma kılavuzu
