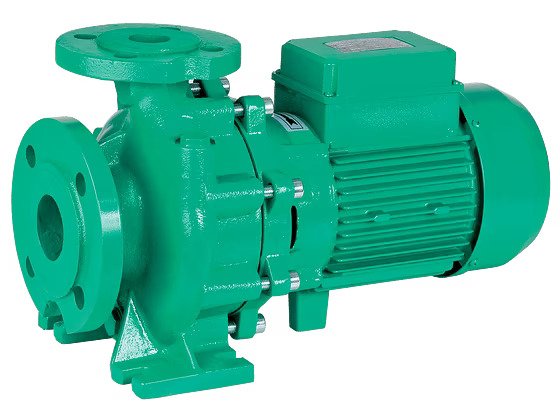

Doğrudan flanşlı trifaze akım motorlu ve yekpare motor pompa milli kompakt blok tasarım
Paslanmaz çelik döküm (BM-S) ve bronz döküm (BM-B) malzemeler sayesinde farklı uygulama alanlarında kullanım
Güçler ve EN 733'e (standart pompaları için DIN) uygun ana ölçüler ile kullanıcı dostu
Tabana kuruluş için pompa gövdesi ve motorda standart ayaklar
Konstrüksiyon
Flanş bağlantılı, blok konstrüksiyonlu kuru rotorlu pompa
Uygulama
Isıtma suyu (VDI 2035'e uygun), su-glikol karışımları ile ısıtma, soğuksu ve soğutma suyu sistemlerinde bulunan yıpratıcı madde içermeyen soğutma ve soğuk suların tahliyesi için.
Tip kodlaması
Örnek
BM-S 40/165-4/2
-S
Paslanmaz çelik döküm blok pompa
-B
Bronz döküm blok pompa
40
Boru bağlantısının (basma ağzı) nominal çapı DN
165
Nominal çark çapı
4
Nominal motor gücü P2 kW biriminde
2
Kutup sayısı
Teknik veriler
Minimum verimlilik endeksi (MEI) ≥ 0,4
İzin verilen sıcaklık aralığı -10 °C ila +90 °C
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Koruma sınıfı IP55
Nominal çap DN 32 ila DN 125
Maks. işletme basıncı 10 bar
Malzemeler
Pompa gövdesi BM-B: Bronz CuSn10
Pompa gövdesi BM-S: Paslanmaz çelik döküm 1.4408
Çark BM-B: Bronz CuSn 10
Çark BM-S: Paslanmaz çelik döküm 1.4408
Mil: 1.4362
Mekanik salmastra: Q1Q1VGG
Tasarım
Paslanmaz çelik dökümden kompakt blok tasarımlı tek kademeli kuru rotorlu santrifüj pompa
Doğrudan flanşlı trifaze akım motoru ve yekpare motor pompa mili
Mekanik salmastra
Pompa gövdesinde ve motorda ayaklar
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Opsiyonlar
Termistör sensörlü model ...-K3 (ek ücrete tabidir)
Diğer mekanik salmastralar talep üzerine temin edilebilir
