Sistem ayrımını gerekli kılan tüm uygulamalar için kompak, bağlanmaya hazır sistem
Helix V serisi yüksek basınçlı paslanmaz çelik santrifüj pompalar sayesinde dayanıklı bir sistem
Kullanılan EC kumanda cihazı sayesinde sorunsuzca ayarlanabilir ve güvenli şekilde işletilebilir
Konstrüksiyon

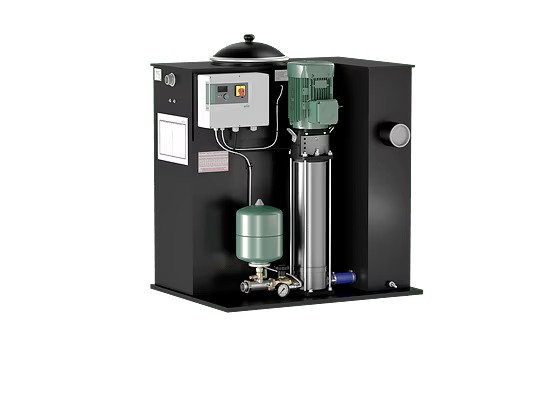

Sistem ayrımlı su temin sistemi ve bir normal emişli yüksek basınç santrifüj pompa
Uygulama
Konutlarda, büro ve idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamaları
Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen kullanma suyu, soğutma suyu, söndürme suyu (DIN14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangından korunma kurumlarının izni ile) veya diğer kullanıma yönelik suların basılmasında kullanılır
Donanım / işlev
Helix V ürün serisinden 1 pompa
Maksimum kademe sayısı: 14
PE ön hazne, atmosferik havalandırmalı (150 l)
Akışkanla temas eden bileşenler korozyona dayanıklıdır
Kapatma armatürü, basınç tarafında
Çek valf, emiş tarafında
Şamandıra valfı ve şamandıra şalteri olan ön hazne (su eksikliği sinyal vericisi)
Diyaframlı basınç tankı 8 l, PN 16, basınç tarafında
Su eksikliği koruması
Dahili elektrik güç kaynağından, mikro işlemciden, analog ve dijital giriş ve çıkış modüllerinden oluşan IP54 plastik gövdeli EC regülasyonu
Tip kodlaması
Örnek:
Wilo-CO/T-1 Helix V 403/EC
CO
Kompakt basınçlandırma sistemi
T
Sistem ayrımı olarak entegre ön hazne ile
1
Tek pompalı
Helix V
Pompa ürün serisi
4
Tekli pompanın nominal debisi [m3/saat]
03
Tekli pompanın kademe sayısı
EC
Regülasyon cihazı, kumanda alanı (Easy Controller)

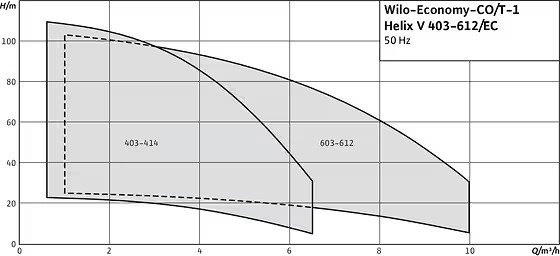

Teknik veriler
Elektrik şebekesi bağlantısı 3~230/400 V ± % 10, 50 Hz (diğer modeller talep üzerine)
Akışkan sıcaklığı maks. 40 °C
Ortam ısısı maks. 40 °C
İşletme basıncı 16 bar
Giriş basıncı 6 bar
Nominal basınç kademeleri 6/10/16 bar
Son basınç tarafında bağlantı nominal çapları Rp 1 ¼"
Giriş tarafında bağlantı nominal çapları Rp 1 ¼"
Nominal devir sayısı 2900 d/dak
Koruma sınıfı IP54
Kumanda gücü P2 maks., maks. 10 A = 4 kW'de (4 kW'nin üstündeki müteakip elektromekanik güç modülünde)
Şebeke tarafından koruma AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
İzin verilen akışkanlar (diğer akışkanlar talep doğrultusunda):Akışkanlara dair duyurular: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır
Çökelti maddesi içermeyen temiz su
Proses suyu, soğuk su, soğutma suyu ve yağmur suyu
İçme suyu
Söndürme suyu
Malzemeler
Çarklar ve kademe bölmeleri paslanmaz çelik 1.4301/1.4404
Pompa gövdesi paslanmaz çelik 1.4301/1.4404
Mil paslanmaz çelik 1.4301/1.4404
Conta EPDM (EP 851)/FKM (Viton)
Gövde kapağı paslanmaz çelik 1.4301/1.4404
Gövde alt bölümü paslanmaz çelik 1.4301/1.4404
Mekanik salmastra B kömür/tungsten karbür, SiC/kömür
Basınç gömleği paslanmaz çelik 1.4301/1.4404
Yatak, tungsten karbür
Pompa tabanı EN-GJL-250
Boru tesisatı 1.4307 paslanmaz çelikten
Tasarım
Bağlanmaya hazır su temin sistemi olup, PE temel plakası üzerinde kurulmuş olan, komple borulama, gerekli tüm armatürlere ve kapatma düzeneklerine sahip (giriş tarafındaki kapatma düzeneği hariç), basınç sensörü montaj setli, kuru rotorlu versiyon paslanmaz çelik yüksek basınçlı santrifüj pompa (Helix V ürün serisi) ve CE regülatörü bağlanmaya hazır şekilde monte edilmiş ve kabloları hazırlanmış durumadır; su eksikliği koruması için kumanda cihazında trip elektroniği mevcuttur
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu bir diyaframa sahip, kontrol ve revizyon çalışmaları için boşaltma ve geçiş tertibatı DIN 4807 normuna uygun bir kapatma armatürü ile donatılmıştır
Regülatör: Sistem standart olarak bir EC regülatör ile donatılmıştır
Basınç sensörü: 4 ila 20 mA, merkezi EC regülatörünün etkinleştirilmesi için basma tarafında
Basınç göstergesi: Manometre nihai basma tarafında, EC regülatörünün alfa sayısal ekranı üzerinde çıkış basıncının ek dijital gösterimi
Тeslimat kapsamı
Fabrika tarafından monte edilmiş, işlevi ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
İsteğe bağlı olarak ilave şebeke bağlantıları
