Kullanıcı dostu – ergonomik taşıma sapı, düşük ağırlık, fişe takıp çalıştırılabilen hazır model (Plug&Pump)
Güvenli işletim – paslanmaz çelikle kapsüllenmiş soğutma kılıflı motor, mekanik salmastra ve yalıtım haznesi
Yüzeyden emişli Drain TMR – asgari kalan su seviyesi 2 mm
Konstrüksiyon

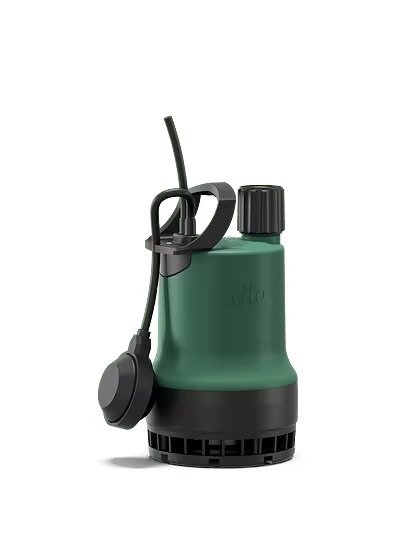

Sabit ve taşınabilir ıslak kurulum için dalgıç motorlu pompa. Tam otomatik işletme için takılı şamandıra şalterli pompa.
Sıvılar
Ev ortamlarında aşağıdakilerden tahliye için:
Foseptik içermeyen atık sular
Kirli su (düşük miktarda kum ve çakıl ile)
Donanım / işlev
Kendiliğinden devreye giren termik motor denetimi
Entegre kondansatör
Takılı şamandıra şalteri
Tip kodlaması
Örnek:
Drain TMW 32/11HD-10M
TM
Ürün serisi
W
Model:
Yok = standart
W = «Twister» işlevli
R = Yüzeyden emişli
32
Basınç bağlantısı nominal çapı
11
Maks. basma yüksekliği, m cinsinden
HD
Agresif ortam için model (AISI 316L)
10M
Farklı kablo uzunluğu:
Yok = 4 m (13 ft) bağlantı kablosu
10M = 10 m (33 ft) bağlantı kablosu
30M = 30 m (98 ft) bağlantı kablosu
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz
Su altında işletim tipi: S1
Su altından çıkarılmış işletim tipi: S3 % 25
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Malzemeler
Hidrolik gövde: PP-GF30
Çark: PPE/PS-GF20
Pislik tutucu: Kompozit malzeme
Motor gövdesi: 1.4301 (AISI 304) (HD türü: AISI 316L)
Yalıtım:
Pompa tarafında: C/SiC (BQ1PFF)
Motor tarafında: NBR
Statik: NBR
Mil ucu: 1.4104 (AISI 430F) (HD türü: AISI 316L)
Tasarım
Drain TM
Açık çok kanallı çark ve dikey dişli bağlantılı atık su pompası. Pompa gövdesi, pislik tutucu ve çark kompozit malzemeden yapılmıştır. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Drain TMW
Entegre girdap düzenine sahip («Twister» işlevi) açık çok kanallı çark ve dikey dişli bağlantılı atık su pompası. Pompa gövdesi, pislik tutucu ve çark kompozit malzemeden yapılmıştır. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Twister işlevi, pompanın emiş bölgesinde sürekli bir girdaplaşma sağlar. Bu girdaplaşma, çökelti maddelerinin çökmesini ve yapışmasını önler. Böylece temiz bir pompa çukuru sağlanır ve koku oluşumu azaltılır.
Drain TMW ... HD
Entegre girdap düzenine sahip («Twister» işlevi) açık çok kanallı çark ve dikey dişli bağlantılı atık su pompası. Pompa gövdesi, pislik tutucu ve çark kompozit malzemeden yapılmıştır. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Kaliteli paslanmaz çelikten motor gövdesi ve mil (AISI 316L). Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Twister işlevi, pompanın emiş bölgesinde sürekli bir girdaplaşma sağlar. Bu girdaplaşma, çökelti maddelerinin çökmesini ve yapışmasını önler. Böylece temiz bir pompa çukuru sağlanır ve koku oluşumu azaltılır.
Drain TMR
Derinden emme özellikli atık su pompası (2 mm kalan su durumuna kadar pompa ile boşaltma), açık çok kanallı çark ve dikey dişli bağlantı. Pompa gövdesi, pislik tutucu ve çark kompozit malzemeden yapılmıştır. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Drain TM 32/8-10M
Açık çok kanallı çark ve dikey dişli bağlantılı atık su pompası. Pompa gövdesi, pislik tutucu ve çark kompozit malzemeden yapılmıştır. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Şamandıra şaltersiz, takılı fişli (CEE 7/7) bağlantı kablosu
Тeslimat kapsamı
Drain TM 32
Pompa
Hortum bağlantısı, yanında verilir
Montaj ve kullanma kılavuzu
Drain TMW 32
Pompa
Çek valf, ön montajlı
Montaj ve kullanma kılavuzu
Drain TMR 32
Pompa
Çek valf, ön montajlı
Montaj ve kullanma kılavuzu
