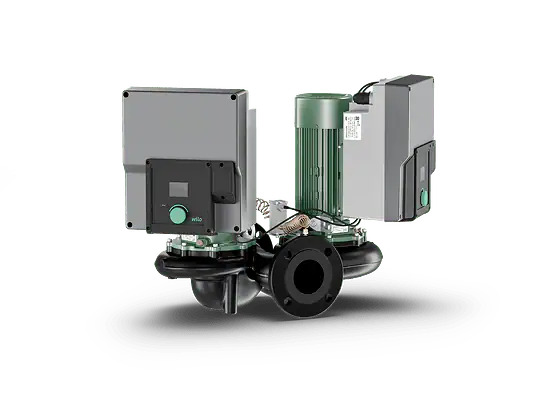

Wilo-Yonos GIGA2.0-D, yüksek miktardaki suyun yüksek basma yüksekliklerine tahliyesine uygun, elektronik ayarlı bir Inline kuru rotorlu pompadır. IE5 EC motor teknolojisi ve güvenilir pompa hidroliği (MEI ≥0,4) sayesinde aynı derecede yüksek enerji verimliliği ve yüksek güvenilirlik sunar. Ünlü yeşil düğme teknolojisi, kolayca anlaşılabilen menü seçenekleri ve net renkli ekranı sayesinde kolayca kumanda edilir. Analog ve dijital arayüzler bina otomasyonuna bağlantı imkanı sunar.
Özellikler/Ürün avantajları
IE5 EC motor teknolojisi ve güvenilir pompa hidroliği (MEI ≥0,4) sayesinde yüksek enerji verimliliği
Renkli ekrandaki kolayca anlaşılabilen menü seçenekleri ve yeşil düğme teknolojisi sayesinde kolayca kumanda edilir
Yeni tahrik teknolojisi ve kanıtlanmış pompa hidroliği sayesinde yüksek güvenilirlik
Hem analog ve dijital arayüzler hem CIF modülleri üzerinden bina otomasyonuna bağlanmaya hazırdır
Konstrüksiyon
EC motorlu ve kuru rotorlu pompa tasarımında elektronik güç uyarlamalı yüksek verimli Inline pompa Flanş bağlantılı ve mekanik salmastralı tek kademeli düşük basınç satrifüj pompası modeli
Uygulama
Isıtıcı, klima ve soğutma tesisatlarında ısıtma suyu (VDI 2035 uyarınca), soğutma suyu ve su-glikol karışımlarının aşındırıcı madde olmadan tahliyesi.
Donanım / işlev
Kontrol modları:
Değişken fark basıncı için Δp-v
Sabit fark basıncı için Δp-c
Sabit devir sayısı
Kullanıcı tanımlı PID regülasyonu
Manuel ayarlar:
Kontrol modunu ayarlama
Dahil olan işletim parametresinin ayarı
Analog girişlerin parametrelenmesi
Dijital girişin parametrelenmesi
Röle çıkışlarının parametrelenmesi
İkiz pompa işlevi
Ayarların kilitlenmesi için tuş kilidi
Fabrika ayarlarına sıfırlama işlevi
Otomatik işlevler:
Kontrol moduna bağlı olarak düşük güç tüketimli işletim için ihtiyaca göre optimize edilmiş güç uyarlaması
Otomatik hata giderme rutinleri
Entegre motor tam koruması
Harici kumanda giriş ve çıkışları ve işlevleri
1x analog giriş:
Sinyal tipleri: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
Uygulama: yalnızca fark basıncı sensörünün (standart olarak pompaya seri şekilde takılır) sensör değeri
1x analog giriş:
Sinyal tipleri: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
Uygulama: yalnızca harici hedef değer sensörü
1x dijital giriş:
"Harici KAPALI" işlevi için kumanda girişi
2x röle çıkışı:
Genel arıza sinyali SSM (gerilimsiz değiştirici)
Genel işletim sinyali SBM (gerilimsiz değiştirici)
Wilo Net
İkiz pompa yönetimi için
Sinyal ve gösterge işlevleri
"İşletim göstergesi" ekran durumu:
Güncel kontrol modu
Hedef değer
Gerçek basma yüksekliği
Mevcut devir sayısı
Gerçek debi
Elektrik güç tüketimi
Durum göstergesi LED'i: Hatasız işletim (yeşil LED), pompa iletişimi (mavi LED)
Ekran durumu "hata göstergesi" (kırmızı ekran rengi):
Arıza kodları
Ekran durumu "uyarı göstergesi" (sarı ekran rengi):
Uyarı kodları
Ekran durumu "Proses göstergesi" (mavi ekran rengi):
Ekran durumu "Bina otomasyonu iletişimi" (mavi ekran rengi):
Aktif bina otomasyonu parametrelerinin (veri hızı, adres,...) özeti
Genel arıza sinyali SSM (gerilimsiz değiştirici)
Genel işletim sinyali SBM (gerilimsiz değiştirici)
Veri alışverişi
Aksesuarlara uygun WILO-CIF modülleri ile mümkün:
RS485 veriyolu sistemi üzerinden bina otomasyonuna bağlantı için seri, dijital Modbus RTU arayüzü
RS485 veriyolu sistemi üzerinden bina otomasyonuna bağlantı için seri, dijital BACnet MS/TP arayüzü
RJ45 veriyolu sistemi üzerinden bina otomasyonuna bağlantı için seri, dijital Ethernet Multiprotocol Modbus TCP, BACnet/IP arayüzü
LONWorks veriyolu sistemi üzerinden bina otomasyonuna bağlantı için seri, dijital LON arayüzü
Firmaya özel kaplin modülü üzerinden bina otomasyonuna bağlantı için PLR seri dijital arayüzü
Firmaya özel kaplin modülü üzerinden bina otomasyonuna bağlantı için CANopen seri dijital arayüzü
İkiz pompa yönetimi (birleştirme parçasında ikiz pompa ya da 2 x tekli pompa)
Ana/yedekli işletim (zamanlamalı pompa değişimi)
Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
Paralel işletim (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Donanım
Hidrolik minimum verimlilik endeksi MEI ≥ 0,4 olan pompa hidroliği
IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfında yer alan EC motoru
PN 16 flanş – EN 1092-2 standardına göre
Monte edilmiş farkı basıncı vericisi için basınç ölçüm bağlantıları (R 1/8) ( ...-R1 model için fark basıncı vericisi yoktur)
Motor gövdesinde ve brakette standart kondens suyu çıkış delikleri (teslimatta kapatılmıştır)
Brakette hava tahliye valfi
Yeşil düğmeli ve bir tuşlu döndürülebilir renkli grafik ekran (2 inç)
Elektrik beslemesi ile ikili ve analog girişlerin bağlantısı için 6 kablo gelişi (2 kablo gelişine fabrika tarafından kablo bağlantısı eklenmiştir)
İsteğe bağlı olarak kullanılabilen CIF modülü soket girişi
Tip kodlaması
Örnek
Wilo-Yonos GIGA2.0-D 65/1-20/M-4,0-xx
Yonoss GIGA
Pompa tanımı
2.0
İkinci nesil
-D
Inline ikiz pompa
65
Flanş nominal genişliği DN
1-20
Nominal pompalama yüksekliği aralığı [m] cinsinden
M-
1~230 V elektrik beslemeli model
4,0
kW cinsinden nominal motor gücü
-xx
Varyasyon, ör. -R1
Teknik veriler
Akışkan için izin verilen sıcaklık aralığı -20 °C ila +120 °C
+50 °C'ye kadar ortam sıcaklığı
Tmax. = +120 °C'ye kadar su pompalamaya yönelik mekanik salmastra. T ≤ +40°C'ye kadar %20 ila %40 oranında glikol katkısı yapılabilir. Glikol oranı >%40 ile maks. %50 arasında olan ve akışkan sıcaklığı > +40 °C ile maks. +120 °C arasında değişen su-glikol karışımları veya su haricindeki akışkanlar için alternatif bir mekanik salmastra takılmalıdır. Su-glikol karışımı kullanımı durumunda, genel olarak uygun mekanik salmastra ile bir S1 varyasyonunun kullanılması önerilir.
Elektrik şebekesi bağlantısı gerilimleri:
3~440 V ±%10, 50/60 Hz, 3~400 V ±%10, 50/60 Hz, 3~380 V -%5 +%10, 50/60 Hz
M modeli: 1~220 V ... 240 V ±%10, 50/60 Hz
Ek önlemler olmaksızın elektromanyetik uyumluluğun sağlanması:
EN 61800-3:2018 uyarınca konutta kullanım için parazit yayını
EN 61800-3:2018 uyarınca sanayide kullanım için parazit mukavemeti
Koruma sınıfı IP55
DN 32 ila DN 125 flanş nominal çapı
+120 °C'ye kadar 16 bar maks. işletme basıncı
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250;
Pompa gövdesi ve braket/motor flanşı standart olarak kataforez kaplamalıdır.
Çark (tipe bağlı): PPO-GF30 (DN 32 ... DN 80) veya EN-GJL-200 (DN 100 ... DN 125)
Mil: 1.4057
Mekanik salmastra: AQ1EGG; diğer mekanik salmastralar talep üzerine temin edilebilir
Tasarım
Hidrolik asgari verimlilik endeksi MEI ≥ 0,4 olan, kuru rotorlu pompa tasarımında elektronik güç uyarlamalı, IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfı EC motorlu, enerji verimliliği yüksek Inline pompa
Bölünmemiş, blok yapılı milli, tek kademeli düşük basınç santrifüj pompası
Inline model spiral gövde (Emme ve basınç ağızlıkları aynı flanşlarla bir hatta)
Tek düğmeli manuel kumanda paneli üzerinden kumanda için döndürülebilir renkli grafik ekran (2 inç)
Entegre edilmiş motor koruması
Тeslimat kapsamı
Pompa
Conta setli kablo rakorları
Montaj ve kullanma kılavuzu ile uygunluk beyanı
Opsiyonlar
Fark basıncı vericisi olmayan ...-R1 varyasyonu
Özel mekanik salmastralı …-S1 varyantı
Aksesuarlar
Taban montajı için sabitleme malzemelerini de içeren 3 konsol
İkiz pompa gövdeleri için kör flanşlar
CIF modülü PLR
CIF modülü LON
CIF modülü BACnet MS/TP
CIF modülü Modbus RTU
CIF modülü CANopen
CIF modülü Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
M12 RJ45 CIF Ethernet bağlantısı
Fark basıncı sensörü 2 ... 10 V
Fark basıncı sensör
