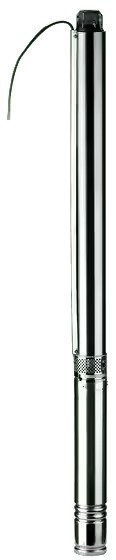

Wilo-Sub TWU 3

Özellikler/Ürün avantajları
Akışkanla temas eden parçalar korozyona dayanıklı
Entegre edilmiş çek valf
Bakımı kolay, yeniden sarılabilir motor



Konstrüksiyon
Dikey veya yatay montaj için, ceket formunda çok kademeli 3" dalgıç motorlu pompa

Uygulama
Sondaj deliklerinden, kuyulardan ve sarnıçlardan şahsi su temini için
Şahsi su temini, yağmurlama ve sulama için
Uzun lifli ve aşındırıcı öğeleri olmayan suların basılması için

Donanım / işlev
Radyal çarklı, çok kademeli dalgıç motorlu pompa
Entegre edilmiş çekvalf
NEMA kaplin
Alternatif akım veya trifaze akım motoru
Alternatif akımlı motorda termik motor koruması

Tip kodlaması
örn.

Wilo‐Sub TWU 3-0115
TWU
Dalgıç motorlu pompa
3
İnç ["] olarak hidrolik çapı
01
Nominal debi [m3/h]
15
Hidroliğin kademe sayısı

Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
İşletim tipi su altında: S1
Akışkan sıcaklığı: 3-35 °C
Motordaki en düşük akış: 0,08 m/s
Maks. kum oranı: 50 g/m3
Maks. marş işlemi sayısı: 30/saat
Maks. daldırma derinliği: 150 m
Koruma sınıfı: IP 58
Basınç bağlantısı: Rp 1

Malzemeler
Hidrolik gövde: Paslanmaz çelik 1.4301
Çarklar: Polikarbonat
Mil hidrolik: Paslanmaz çelik 1.4104
Motor gövdesi: Paslanmaz çelik 1.4301
Mil motor: Paslanmaz çelik 1.4305

Tasarım
Dikey veya yatay montaj için dalgıç motorlu pompa.
Hidrolik
Parçalı yapım şeklinde, radyal çarklı, çok kademeli dalgıç motorlu pompalar. Çekvalf entegre edilmiştir. Akışkanla temas eden tüm parçalar, korozyonsuz malzemelerden imal edilmiştir.
Motor
Doğrudan marş için, yeniden sarılabilir motorlu ve yağ dolu, kendinden yağlama yataklı, korozyonsuz alternatif akım veya trifaze akım motoru.

Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında işletilmelidir. Maks. akışkan sıcaklığı ve min. akış hızı limit değerlerine uyulması zorunludur. Dikey kurulum seçmeli olarak soğutma ceketi ile veya soğutma ceketi olmaksızın uygulanabilir. Yatay kurulum, bir soğutma ceketi ile bağlantılı olarak yapılmalıdır.

Тeslimat kapsamı
Hidrolik + motor tamamen monte edilmiştir
Kullanma suyu izni ile 1,8 m uzunluğunda bağlantı kablosu (kesit: 4x1,5 mm2)
Alternatif akım modeli, kondanzatörlü kumanda kutusu, termik motor koruması ve aç/kapat şalteri dahil.
Montaj ve kullanma kılavuzu

Opsiyonlar
3~230 V, 50 Hz özel gerilimler için motor modelleri; 1~230 V, 60 Hz; 3~380 V, 60 Hz

Aksesuarlar
Soğutma ceketi borusu
Diyaframlı basınç tankı
İçme suyu ve proses suyu için kablo montaj seti
Şamandıra şalteri
Kumanda cihazları
Bağlantı ve kurulum malzemeleri
