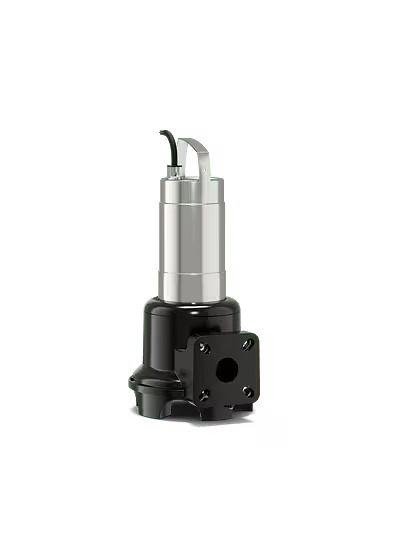

Wilo-Rexa UNI, ticari amaçla kullanılan küçük binalarda atık su bertarafına (EN 12050-1 uyarınca) uygun olan başlangıç sınıfı bir modeldir. Pompa, çeşitli uygulamalarda taşınabilir şekilde veya Wilo sistem çözümlerinde hazne olarak kullanılabilir. Korozyona dirençli kompozit malzemeden üretilen, düz düzeyli yeni vorteks hidrolik, yüksek güvenilirlik sunar ve pompanın farklı akışkanlarla kullanılabilmesini sağlar. Düşük ağırlığı, tek fazlı motora entegre kondansatör ve flanşa entegre sabitlemeler sayesinde montajı çok kolaydır. En önemli bileşenlere doğrudan erişim sunması sayesinde bakımı çok kolaydır. Çift contalar ve büyük yalıtım haznesi sayesinde bakımı daha seyrek aralıklarla yapılabilir. Wilo-Rexa UNI, Wilo-Control kumanda cihazları üzerinden kumanda edilebilir mevcut bina yönetim sistemlerine entegre edilebilir. Wilo, Wilo-Rexa UNI ile inovasyon alanındaki liderliğini yeniden kanıtlıyor ve tekli pompaları, pompa bacalarını ve kumandaları üst sisteme entegre ederek sistem konusundaki yetkinliğini vurguluyor.
Özellikler/Ürün avantajları
Üniversal kullanımlar ve çeşitli akışkanlar için korozyona uğramayan hidrolik sayesinde yüksek güvenilirlik
Düşük ağırlık, tek fazlı motorda entegre edilmiş kondansatör ve entegre sabitlemeli flanş sayesinde kolay kurulum
Serbest akış hidroliği ve düz yüzeyler sayesinde en uygun verimlilik ve güvenli işletim
Yalıtım haznesine ve pompa gövdesine doğrudan erişim sayesinde hızlı bakım
İki kat salmastra ve büyük hacimli bir yalıtım haznesi sayesinde uzun bakım aralığı
Konstrüksiyon
Aralıklı işletimde sabit ve taşınabilir ıslak kurulum için dalgıç motorlu pompa.
Sıvılar
Ticari ortamlarında aşağıdaki akışkanların tahliyesi için:
Foseptik içeren atık sular
Kirli su (düşük miktarda kum ve çakıl ile)
Kirli su, pH değeri >4,5 olan zayıf asitler
Rexa UNI dalgıç motorlu pompalar... B/ ve Rexa UNI ... K/ ayrıca aşağıdaki akışkanların tahliyesi için de uygundur:
Göl ve deniz suyuNaCl (sofra tuzu) içeriği: 20 °C'ye kadar maks. 30 g/l
Olimpik havuz suyu, maks. klorür içeriği: 400 mg/l
Kirli su, pH değeri >3,5 olan zayıf asitler
(DIN) EN 12050 uyarınca atık su drenajı
Pompalar EN 12050-1 normunun gerekliliklerini karşılamaktadır.
Donanım / işlev
Bimetal sensörlü termik motor denetimi
Kendiliğinden devreye giren termik motor denetimli monofaze alternatif akım motoru
Entegre kondansatörlü monofaze alternatif akım motoru
Motor koruma fişli trifaze alternatif akım motoru (P ve A modeli)
Takılı şamandıra şalteri (A modeli)
Tip kodlaması
Örnek:
Wilo-Rexa UNI V05B/T06-540/P
Rexa
Dalgıç motorlu atık su pompası
UNI
Ürün serisi
V
Serbest akış çarkı
05
Basınç bağlantısı nominal çapı
05 = DN 50
06 = DN 50/65
B
Model:
Yok = Standart model
B = V4A model
K = V4A model ve soğutma ceketli
T
Elektrik şebekesi bağlantısı modeli:
M = 1~
T = 3~
06
/10 = nominal güç P, kW cinsinde
5
Elektrik şebekesi bağlantısı frekansı: 5 = 50 Hz, 6 = 60 Hz
40
Ölçüm voltajı kodu
A
Ek elektrik donanımı:
Olmadan = açık kablo ucu ile
P = fişli
A = şamandıra şalterli ve fişli
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz ya da 3~400 V, 50 Hz
Su altında işletim tipi: S1
Su altından çıkarılmış işletim tipi:
Rexa UNI ...: S2-15 dk., S3 %10
Rexa UNI ... B/ ...:S2-15 dk., S3 %10
Rexa UNI ... K/ ...:S1
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Maks. akışkan sıcaklığı: 3 dk. için 60 °C (140 °F)
Malzemeler
Wilo-Rexa UNI V05 ...
Hidrolik gövde: PP-GF30
Çark: PP-GF30
Motor gövdesi: 1.4301 (AISI 304)
Soğutma ceketi: −
Mil ucu: 1.4401 (AISI 316)
Pompa tarafında yalıtım: SiC/SiC
Yalıtım, motor tarafı: C/Cr
Yalıtım, statik: NBR (Nitril)
Wilo-Rexa UNI V05 ... B/ ...
Hidrolik gövde: PP-GF30
Çark: PP-GF30
Motor gövdesi: 1.4401 (AISI 316)
Soğutma ceketi: −
Mil ucu: 1.4401 (AISI 316)
Pompa tarafında yalıtım: SiC/SiC
Yalıtım, motor tarafı: C/Cr
Yalıtım, statik: NBR (Nitril)
Wilo-Rexa UNI V06 ...
Hidrolik gövde: PP-GF30
Çark: PP-GF30
Motor gövdesi: 1.4301 (AISI 304)
Soğutma ceketi: −
Mil ucu: 1.4401 (AISI 316)
Pompa tarafında yalıtım: SiC/SiC
Yalıtım, motor tarafı: C/Cr
Yalıtım, statik: NBR (Nitril)
Wilo-Rexa UNI V06 ... B/ ...
Hidrolik gövde: PP-GF30
Çark: PP-GF30
Motor gövdesi: 1.4401 (AISI 316)
Soğutma ceketi: −
Mil ucu: 1.4401 (AISI 316)
Pompa tarafında yalıtım: SiC/SiC
Yalıtım, motor tarafı: C/Cr
Yalıtım, statik: NBR (Nitril)
Wilo-Rexa UNI V06 ... K/ ...
Hidrolik gövde: PP-GF30
Çark: PP-GF30
Motor gövdesi: 1.4401 (AISI 316)
Soğutma ceketi: 1.4401 (AISI 316)
Mil ucu: 1.4401 (AISI 316)
Pompa tarafında yalıtım: SiC/SiC
Yalıtım, motor tarafı: C/Cr
Yalıtım, statik: NBR (Nitril)
Tasarım
Rexa UNI V ... /M .../P
Serbest akış çarklı ve yatay flanş bağlantılı atık su pompası. Entegre sabitlemeli ve yassı contalı kombi flanş olarak flanş bağlantısı. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Çift yalıtımlı, yağ dolu yalıtım haznesi. Paslanmaz çelik motor gövdesi. Yerleşik topraklı fişli çözülebilir bağlantı kablosu.
Rexa UNI V ... /M .../A und Rexa UNI V ... B/M .../A
Serbest akış çarklı ve yatay flanş bağlantılı atık su pompası. Entegre sabitlemeli ve yassı contalı kombi flanş olarak flanş bağlantısı. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Çift yalıtımlı, yağ dolu yalıtım haznesi. Paslanmaz çelik motor gövdesi. Şamandıra şalterli ve topraklı fiş takılı çözülebilir bağlantı kablosu.
Rexa UNI V ... K/M .../A
Serbest akış çarklı ve yatay flanş bağlantılı atık su pompası. Entegre sabitlemeli ve yassı contalı kombi flanş olarak flanş bağlantısı. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Çift yalıtımlı, yağ dolu yalıtım haznesi. Motor gövdesi ve soğutma ceketi paslanmaz çelikten imal edilmiştir. Şamandıra şalterli ve topraklı fiş takılı çözülebilir bağlantı kablosu.
Rexa UNI V ... /T .../A
Serbest akış çarklı ve yatay flanş bağlantılı atık su pompası. Entegre sabitlemeli ve yassı contalı kombi flanş olarak flanş bağlantısı. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Termik motor denetimli, yüzey soğutmalı 3~ motor. Çift yalıtımlı, yağ dolu yalıtım haznesi. Paslanmaz çelik motor gövdesi. CEE fişine sahip çözülebilir bağlantı kablosu. CEE fişine bağlı şamandıra şalter ve termik motor denetimi.
Rexa UNI V ... /T ... ve Rexa UNI V ... B/T ...
Serbest akış çarklı ve yatay flanş bağlantılı atık su pompası. Entegre sabitlemeli ve yassı contalı kombi flanş olarak flanş bağlantısı. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Termik motor denetimli, yüzey soğutmalı 3~ motor. Çift yalıtımlı, yağ dolu yalıtım haznesi. Paslanmaz çelik motor gövdesi. Açık kablo uçlu çözülebilir bağlantı kablosu.
Rexa UNI V ... K/T ...
Serbest akış çarklı ve yatay flanş bağlantılı atık su pompası. Entegre sabitlemeli ve yassı contalı kombi flanş olarak flanş bağlantısı. Hidrolik gövde ve çark kopolimerden imal edilmiştir. Termik motor denetimli 3~ motor (ceketli soğutma). Çift yalıtımlı, yağ dolu yalıtım haznesi. Motor gövdesi ve soğutma ceketi paslanmaz çelikten imal edilmiştir. Açık kablo uçlu çözülebilir bağlantı kablosu.
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Aksesuarlar
Sabit kablo uzunluklu bağlantı kabloları:
1~ motor: maks. 30 m'ye (98 ft) kadar.
3~ motor: maks. 50 m'ye (164 ft) kadar.
Islak kurulum için asma düzeneği
Seviye kumandaları
Sabitleme aksesuarları ve zincirler
Kumanda cihazları, röleler ve fişler
