Hazır monte edilmiş ve kablolanmış komponentler sayesinde kolay kurulum
Akışkanla temas eden parçalar korozyona dayanıklı
Entegre edilmiş çek valf
.jpg)
Konstrüksiyon
Dalgıç motorlu pompa, kumanda ve komple aksesuarlı su temin sistemi.
Uygulama
Aşağıdakiler için su temin sistemi
Sondaj deliklerinden, kuyulardan ve sarnıçlardan su temini
Şahsi su temini, yağmurlama ve sulama
Uzun lifler ve aşındırıcı unsurlar içermeyen suların basılması
Donanım / işlev
Radyal çarklı çok kademeli dalgıç motorlu pompa
Entegre edilmiş çek valf
NEMA kaplin
Alternatif akım motoru
Termik motor koruması
Tip kodlaması
örn.
Wilo-Sub TWU 3-0115-P&P/FC
TWU
Dalgıç motorlu pompa
3
Hidrolik çapı, inç ["] olarak
01
Nominal debi [m3/h]
15
Hidroliğin kademe sayısı
P&P
Plug & Pump pompa sistemi
FC
ModelFC = HiControl 1DS ile Sub-I paketi = Basınç şalterli Sub-II paketi
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz
İşletim tipi su altında: S1
Akışkan sıcaklığı: 3-35 °C
Motordaki en düşük akış: 0,08 m/sn
Maks. kum oranı: 50 g/m3
Maks. marş işlemi sayısı: 30/saat
Maks. daldırma derinliği: 27 m
Koruma sınıfı: IP58
Basınç bağlantısı: Rp 1
Malzemeler
Hidrolik gövde: Paslanmaz çelik 1.4301
Çarklar: Polikarbonat
Hidrolik mili: Paslanmaz çelik 1.4104
Motor gövdesi: Paslanmaz çelik 1.4301
Motor mili: Paslanmaz çelik 1.4305
Tasarım
Dikey ve yatay montaj için dalgıç motorlu pompa.
Hidrolik
Modüler, radyal çarklı, çok kademeli dalgıç motorlu pompalar. Çek valf entegre edilmiştir. Akışkanla temas eden tüm parçalar korozyonsuz malzemeden imal edilmiştir.
Motor
Doğrudan marş için korozyonsuz alternatif akım motoru, yeniden sarılabilir, yağ dolu, kendinden yağlamalı yatak.
Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında olarak işletilmelidir. Maks. akışkan sıcaklığı ve en düşük akış hızı limit değerlerine uyulmalıdır. Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yapılabilir. Yatay kurulumun, bir soğutma ceketiyle bağlantılı olarak yapılması zorunludur.
Тeslimat kapsamı
Konut alanındaki özel yeşil alanların sulanması için Wilo-Plug & Pump Paketi Sub-I:
Komple monte edilmiştir
İçme suyu izinli 30 m bağlantı kablosu (kesit: 4x1,5 mm²)
Kondanzatörlü kumanda kutusu ve açma/kapama şalteri
Wilo-HiControl 1 (FC); otomatik akış ve basınç sensörü, entegre edilmiş kuru çalışma koruması
30 m tutma halatı
Montaj ve kullanma kılavuzu

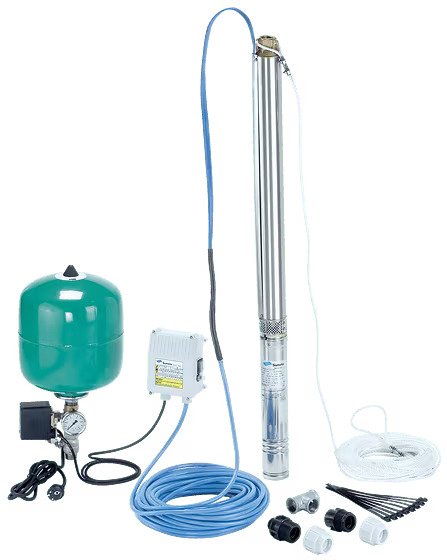

Wilo-Plug & Pump Paketi Sub-II müstakil ve çok daireli konutların kişisel su temini için:
Komple monte edilmiştir
İçme suyu izinli 30 m bağlantı kablosu (kesit: 4x1,5 mm²)
Kondanzatörlü kumanda kutusu ve açma/kapama şalteri
Wilo basınç devresi 0 – 10 bar, 18 l diyaframlı genleşme tankı, manometre, kapatma düzeneği ve basınç şalteri dahil
30 m tutma halatı
Montaj ve kullanma kılavuzu
Opsiyonlar
3~230 V, 50 Hz; 1~230 V, 60 Hz; 3~380 V, 60 Hz için motor modelleri
Aksesuarlar
Soğutma ceketi boruları
Kullanma suyu ve proses suyu için kablo montaj setleri
Kumanda cihazları
Bağlantı ve montaj malzemeleri
