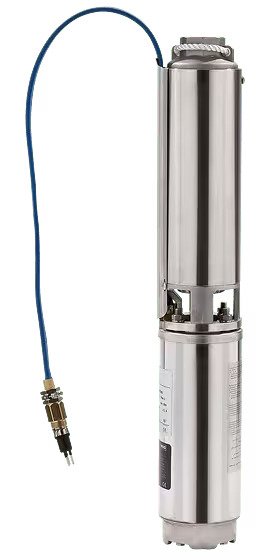

Wilo-Sub TWU 4-QC

Özellikler/Ürün avantajları
Akışkanla temas eden parçalar korozyona dayanıklı
Entegre edilmiş çek valf
Yüzen çarklar sayesinde aşınması zayıf
Bakımı kolay motor
Hidrolik sökülmeden motor kablosunun kolay ve hızlı olarak uzatılması



Konstrüksiyon
Dikey ve yatay montaj için, ceket formunda çok kademeli 4" dalgıç motorlu pompa

Uygulama
Sondaj deliklerinden ve sarnıçlardan su temini için
Su temini, yağmurlama ve sulama için
Su seviyesini düşürme
Uzun lifli ve aşındırıcı öğeleri olmayan suların basılması için

Donanım / işlev
Radyal veya yarı aksiyal çarklı çok kademeli dalgıç motorlu pompa
Hava geçirmez döküm motorlar
Entegre edilmiş çekvalf
NEMA kaplin
Alternatif akım veya trifaze akım motoru
Alternatif akımlı motorda termik motor koruması

Tip kodlaması
örn.

Wilo-Sub TWU 4-0207-C-QC
TWU
Dalgıç motorlu pompa
4
Hidrolik çapı, inç ["] olarak
02
Nominal debi [m3/h]
07
Hidroliğin kademe sayısı
C
Ürün serisi kuşağı
QC
Quick Connect Cablemotor kablosunun kolay ve hızlı uzatılabilmesi içinhızlı bağlantı kablosu

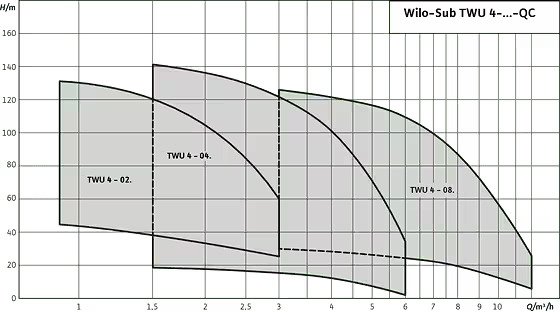

Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
İşletim tipi su altında: S1
Akışkan sıcaklığı: 3-30 °C
Motordaki en düşük akış: 0,08 m/s
Maks. kum oranı: 50 g/m3
Maks. marş işlemi sayısı: 20/saat
Maks. daldırma derinliği: 200 m
Koruma sınıfı: IP 68
Basınç bağlantısı: Rp 1¼ - Rp 2

Malzemeler
Hidrolik gövde: Paslanmaz çelik 1.4301
Çarklar: Noril
Mil hidrolik: Paslanmaz çelik 1.4104
Motor gövdesi: Paslanmaz çelik 1.4301
Mil motor: Paslanmaz çelik 1.4305

Tasarım
Dikey ve yatay montaj için dalgıç motorlu pompa.

Hidrolik
Parçalı yapım şeklinde, radyal veya yarı aksiyal çarklı çok kademeli dalgıç motorlu pompa Çekvalf entegre edilmiştir. Akışkanla temas eden tüm parçalar, korozyonsuz malzemelerden imal edilmiştir.

Motor
Doğrudan marş için korozyonsuz alternatif akım veya trifaze akım motoru. Sızdırmazlığı sağlanmış, hava geçirmez dökümlü motor, boya yalıtım sargılı, reçine banyosu uygulanmış, kendinden yağlamalı yatak, su glikol karışımlı.

Soğutma
Motorun soğutulması akışkan madde ile sağlanır. Motor daima su altında işletilmelidir. Maks. akışkan sıcaklığı ve min. akış hızı limit değerlerine uyulması zorunludur. Dikey kurulum seçmeli olarak soğutma ceketi ile veya soğutma ceketi olmaksızın uygulanabilir. Yatay kurulum, bir soğutma ceketi ile bağlantılı olarak yapılmalıdır.

Тeslimat kapsamı
Hidrolik + motor hazır monte edilmiştir
Kullanma suyu ruhsatlı 1,5 ya da 1,75 m uzunluğunda bağlantı kablosu (kesit: 4x1,5 mm2)
Alternatif akım varyantı, kondansatörlü kumanda kutusu, termik motor koruması ve açma/kapama şalteri dahil
Montaj ve kullanma kılavuzu

Opsiyonlar
1~230 V, 60 Hz özel gerilimler için motor modelleri; 3~380 V, 60 Hz

Aksesuarlar
Quick Connect Cable: Motor kablosunun kolay ve daha hızlı uzatılabilmesi için hızlı bağlantı kablosu.
Soğutma ceketi borusu
Diyaframlı basınç tankı
İçme suyu ve proses suyu için kablo montaj seti
Şamandıra şalteri
Kumanda cihazları
Bağlantı ve kurulum malzemeleri
