Özellikler/Ürün avantajları
Haznenin büyük hacmi sayesinde açma/kapama işleminin sayısı azalır
Bakımı kolaydır
Paslanmaz çelikten sifonlu fayans çerçevesi
Konstrüksiyon

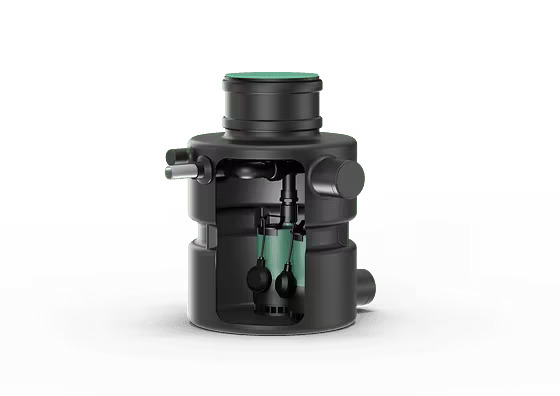

Bina içinde zemin üstüne ve zemin altına montaj için kompakt ve tam otomatik çalışan atık su kaldırma sistemi.
Uygulama
Çıkış yeri, karşı basınç seviyesinin altında olduğunda, geri akışta yığılmama emniyeti olan drenaj için.
Atık suların doğal eğimle kanalizasyon sistemine verilemediği durumlar için.
Sıvılar
Ev ortamlarında aşağıdakilerden toplama ve tahliye için:
Foseptik içermeyen atık sular
(DIN) EN 12050 uyarınca atık su drenajı
Pompalar EN 12050-2 normunun gereksinimlerini karşılamaktadır.
Donanım / işlev
DrainLift BOX ...
Kendiliğinden devreye giren termik motor denetimli dalgıç motorlu pompa
Takılı şamandıra şalteri
Fişi hazır
DrainLift BOX ... D
Kendiliğinden devreye giren termik motor denetimli dalgıç motorlu pompa
Takılı şamandıra şalteri
Fişi hazır
DrainLift BOX ... DS
Kendiliğinden devreye giren termik motor denetimli dalgıç motorlu pompa
Haznede ayrı şamandıra şalter
Şebekeden bağımsız alarm ve genel arıza sinyali donanımlı kumanda cihazı
Tip kodlaması
Örnek:
Wilo-DrainLift BOX-32/11HD DS O
BOX
Foseptiksiz kanalizasyon için atık su kaldırma sistemi
32
Monte edilen pompanın nominal çap basınç bağlantısı
11
Maks. basma yüksekliği, m cinsinden
HD
HD = Agresif akışkan için pompa
D
Kaldırma sistemi modeli:
E = Tek pompalı sistem
D = İkiz pompalı sistem
S
Pompa kumandası:
Yok = Şamandıra şalterli pompa
S = Şamandıra şalterli kumanda cihazı
O
Kurulum türü:
O = Zemin üstü kurulum
U = zemin altına montaj

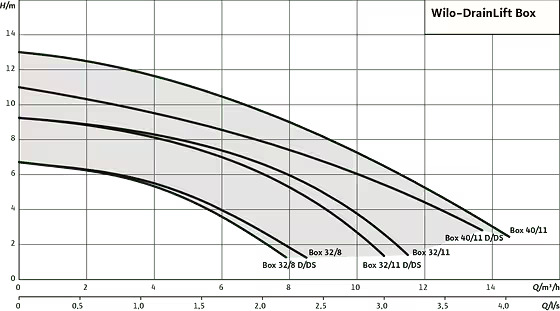

Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz
Basınç bağlantısı: 40 mm
Giriş bağlantısı: 110 mm (DN 100)
Hava tahliye bağlantısı: 110 mm (DN 100)
Hazne hacmi: 113 l
Kumanda hacmi: 22 ... 30 l
Kumanda cihazı koruma derecesi (DS modelinde): IP54
Malzemeler
DrainLift BOX-32 ...
Hazne:
Hazne: PE
Borulama: PE
Çek valf: PE
Pompa:
Pompa gövdesi: PP-GF30
Motor gövdesi: 1.4301 (AISI 304)HD modeli: AISI 316L
Çark: PPE/PS-GF20
Yalıtım, motor tarafında: NBR
Yalıtım, akışkan tarafında: C/SIC (BQ1PFF)
Yalıtım, statik: NBR
DrainLift BOX-40 ...
Hazne:
Hazne: PE
Borulama: PE
Çek valf: PE
Pompa:
Pompa gövdesi: EN-GJL-200 (ASTM A48 Class 30)
Motor gövdesi: 1.4301 (AISI 304)
Çark: PK-GF30
Yalıtım, motor tarafında: NBR
Yalıtım, akışkan tarafında: C/MgSi (BXPFF)
Yalıtım, statik: NBR
Tasarım
DrainLift BOX-32 ... ve DrainLift BOX-32 ... D ...
Tortusuz iç bölmeli, gaz ve su geçirmeyen plastik toplama kabı. Girişin yanı sıra hava tahliyesi ve kablo yönlendirmesi için 180° kaydırılmış iki DN 100 bağlantısı. Basınç bağlantısı iki bağlantıdan 90° yanal olarak kaydırılmıştır. Tesisin kolay bakımı için kapak bir revizyon deliği görevi görür.
Entegre girdap düzenine sahip («Twister» işlevi) açık çok kanallı çark ve dikey dişli bağlantılı atık su pompası. Pompa gövdesi, pislik tutucu ve çark kompozit malzemeden yapılmıştır. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Twister işlevi, pompanın emiş bölgesinde sürekli bir girdaplaşma sağlar. Bu girdaplaşma, çökelti maddelerinin çökmesini ve yapışmasını önler. Böylece temiz bir pompa çukuru sağlanır ve koku oluşumu azaltılır.
Seviye kumandası, pompaya takılı bir şamandıra şalter aracılığıyla gerçekleştirilir. "Pompa açık/kapalı" kumanda seviyesi, şamandıra şalterin kablo uzunluğu ile belirlenir.
DrainLift BOX-32 ... DS ...
Tortusuz iç bölmeli, gaz ve su geçirmeyen plastik toplama kabı. Girişin yanı sıra hava tahliyesi ve kablo yönlendirmesi için 180° kaydırılmış iki DN 100 bağlantısı. Basınç bağlantısı iki bağlantıdan 90° yanal olarak kaydırılmıştır. Tesisin kolay bakımı için kapak bir revizyon deliği görevi görür.
Entegre girdap düzenine sahip («Twister» işlevi) açık çok kanallı çark ve dikey dişli bağlantılı atık su pompası. Pompa gövdesi, pislik tutucu ve çark kompozit malzemeden yapılmıştır. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Twister işlevi, pompanın emiş bölgesinde sürekli bir girdaplaşma sağlar. Bu girdaplaşma, çökelti maddelerinin çökmesini ve yapışmasını önler. Böylece temiz bir pompa çukuru sağlanır ve koku oluşumu azaltılır.
Seviye kumandası, tanktaki ayrı bir şamandıra şalter ve kumanda cihazı üzerinden gerçekleşir. Kumanda cihazı önceden ayarlanmıştır. "Pompa açık/kapalı" kumanda noktası, şamandıra şalterin kablo uzunluğu ile önceden ayarlanmıştır. "Pompa açık/kapalı" kumanda noktası, kumanda cihazında ayarlanan takip süresine göre tanımlanır. Kumanda cihazı aşağıdaki işlevleri sunar:
Genel arıza (SSM) ve genel işletim sinyali (SBM)
Tekli arıza (ESM) ve tekli işletim sinyali (EBM)
Sel suyu alarmıİlave şamandıra şalter aksesuar olarak temin edilebilir.
Entegre zil, şebekeden bağımsız9 V akü teslimat kapsamına dahildir.
DrainLift BOX-40 ... ve DrainLift BOX-40 ... D ...
Tortusuz iç bölmeli, gaz ve su geçirmeyen plastik toplama kabı. Girişin yanı sıra hava tahliyesi ve kablo yönlendirmesi için 180° kaydırılmış iki DN 100 bağlantısı. Basınç bağlantısı iki bağlantıdan 90° yanal olarak kaydırılmıştır. Tesisin kolay bakımı için kapak bir revizyon deliği görevi görür.
Serbest akış çarklı ve dikey dişli bağlantılı atık su pompası. Pik döküm hidrolik gövde, plastik çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Çözülebilir şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu
Seviye kumandası, pompaya takılı bir şamandıra şalter aracılığıyla gerçekleştirilir. "Pompa açık/kapalı" kumanda seviyesi, şamandıra şalterin kablo uzunluğu ile belirlenir.
DrainLift BOX-40 ... DS ...
Tortusuz iç bölmeli, gaz ve su geçirmeyen plastik toplama kabı. Girişin yanı sıra hava tahliyesi ve kablo yönlendirmesi için 180° kaydırılmış iki DN 100 bağlantısı. Basınç bağlantısı iki bağlantıdan 90° yanal olarak kaydırılmıştır. Tesisin kolay bakımı için kapak bir revizyon deliği görevi görür.
Serbest akış çarklı ve dikey dişli bağlantılı atık su pompası. Pik döküm hidrolik gövde, plastik çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Yerleşik fişli (CEE 7/7) çözülebilir bağlantı kablosu
Seviye kumandası, tanktaki ayrı bir şamandıra şalter ve kumanda cihazı üzerinden gerçekleşir. Kumanda cihazı önceden ayarlanmıştır. "Pompa açık/kapalı" kumanda noktası, şamandıra şalterin kablo uzunluğu ile önceden ayarlanmıştır. "Pompa açık/kapalı" kumanda noktası, kumanda cihazında ayarlanan takip süresine göre tanımlanır. Kumanda cihazı aşağıdaki işlevleri sunar:
Genel arıza (SSM) ve genel işletim sinyali (SBM)
Tekli arıza (ESM) ve tekli işletim sinyali (EBM)
Sel suyu alarmıİlave şamandıra şalter aksesuar olarak temin edilebilir.
Entegre zil, şebekeden bağımsız9 V akü teslimat kapsamına dahildir.
Тeslimat kapsamı
DrainLift BOX ... E
Monte edilmiş borulama ile plastik baca
Çek valfli borulama
Şamandıra şalterli ve fişli pompa
Basınç hortumu (iç çap: 40 mm/1,5 in), hortum kelepçeleri dahil
Koku kapağı ve hazne kapağı yalıtımı olarak O-ring contası
Zemin altına montaj
Fayans çerçeveli ve zemin giderli hazne kapağı
Karkas kapağı
Zemin üstü kurulum
Tank kapağı (kanal taban borusu manşonu tapası)
Artan basınca dayanıklı koruyucu için sabitleme malzemesi
Montaj ve kullanma kılavuzu
DrainLift BOX ... D
Monte edilmiş borulama ile plastik baca
Çek valfli ve birleştirme parçalı borulama
Şamandıra şalterli ve fişli iki pompa
Basınç hortumu (iç çap: 40 mm/1,5 in), hortum kelepçeleri dahil
Koku kapağı ve hazne kapağı yalıtımı olarak O-ring contası
Zemin altına montaj
Fayans çerçeveli ve zemin giderli hazne kapağı
Karkas kapağı
Zemin üstü kurulum
Tank kapağı (kanal taban borusu manşonu tapası)
Artan basınca dayanıklı koruyucu için sabitleme malzemesi
Montaj ve kullanma kılavuzu
DrainLift BOX ... DS
Monte edilmiş borulama ile plastik baca
Çek valfli ve birleştirme parçalı borulama
Fişli iki pompa
Basınç hortumu (iç çap: 40 mm/1,5 in), hortum kelepçeleri dahil
Koku kapağı ve hazne kapağı yalıtımı olarak O-ring contası
Zemin altına montaj
Fayans çerçeveli ve zemin giderli hazne kapağı
Karkas kapağı
Zemin üstü kurulum
Tank kapağı (kanal taban borusu manşonu tapası)
Artan basınca dayanıklı koruyucu için sabitleme malzemesi
Şamandıra şalterli ve fişli kumanda cihazı
9 V akü
Montaj ve kullanma kılavuzu
Aksesuarlar
Manşet − zemin altına montajda yeraltı suyu girişinden korumak için.
Alarm kumanda cihazları − sızıntıların tespiti için.
Şamandıra şalter − su baskının tespiti için.
Diyaframlı pompa − acil boşaltma için.
Kapatma vanası
