Kullanıcı dostu – düşük ağırlık, fişi hazır model (Plug&Pump)
Mobil kullanım için ideal - sağlam, çarpmalara dayanıklı paslanmaz çelik gövde
Güvenli işletim – paslanmaz çelikle kapsüllenmiş soğutma kılıflı motor, mekanik salmastra ve yalıtım haznesi
Konstrüksiyon

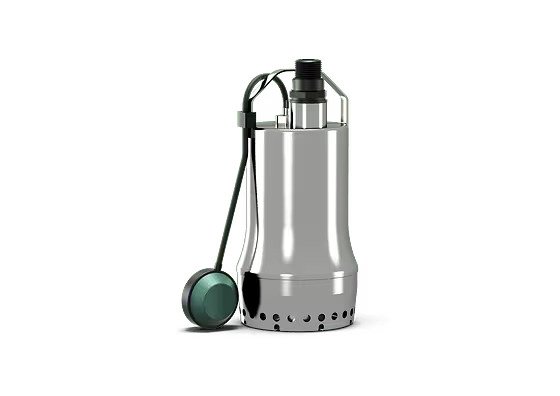

Sabit ve taşınabilir ıslak kurulum için dalgıç motorlu pompa. Tam otomatik işletme için takılı şamandıra şalterli pompa.
Sıvılar
Ev ortamlarında aşağıdakilerden tahliye için:
Foseptik içermeyen atık sular
Kirli su (düşük miktarda kum ve çakıl ile)
Donanım / işlev
Kendiliğinden devreye giren termik motor denetimi
Entegre kondansatör
Takılı şamandıra şalteri
Tip kodlaması
Örnek:
Drain TSW 32/8-A/B 10M KA
TS
Ürün serisi
W
Model:
TS = Twister işlevi yok
TSW = Twister işlevi var
32
Basınç bağlantısı nominal çapı
8
Maks. basma yüksekliği, m cinsinden
A
Şamandıra şalterli ve fişli model
B
Revizyon numarası
10M KA
Bağlantı kablosu uzunluğu
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz
Su altında işletim tipi: S1
Su altından çıkarılmış işletim tipi: S3 % 25
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Malzemeler
Pompa gövdesi: 1.4301 (AISI 304)
Çark: PCL
Pislik tutucu: Paslanmaz çelik
Motor gövdesi: 1.4301 (AISI 304)
Yalıtım:
Pompa tarafında: C/SiC (BQ1PFF)
Motor tarafında: NBR
Statik: NBR
Mil ucu: 1.4301 (AISI 304)
Tasarım
Drain TS
Açık çok kanallı çark ve dikey dişli bağlantılı atık su pompası. Paslanmaz çelik pompa gövdesi ve pislik tutucu, kompozit malzemeli çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu.
Drain TSW
Entegre girdap düzenine sahip («Twister» işlevi) açık çok kanallı çark ve dikey dişli bağlantılı atık su pompası. Paslanmaz çelik pompa gövdesi ve pislik tutucu, kompozit malzemeli çark. Entegre işletim kondansatörlü ve kendiliğinden devreye giren termik motor denetimli 1~ motor (ceketli soğutma). Paslanmaz çelik motor gövdesi. Çift yalıtımlı, yağ dolu yalıtım haznesi: Motor tarafında bir mil keçesi, pompa tarafında bir mekanik salmastra takılıdır. Şamandıra şalterli ve takılı fişli (CEE 7/7) bağlantı kablosu.
Twister işlevi, pompanın emiş bölgesinde sürekli bir girdaplaşma sağlar. Bu girdaplaşma, çökelti maddelerinin çökmesini ve yapışmasını önler. Böylece temiz bir pompa çukuru sağlanır ve koku oluşumu azaltılır.
Тeslimat kapsamı
Pompa
Çek valf, ön montajlı
Hortum bağlantısı, yanında verilir
Montaj ve kullanma kılavuzu
