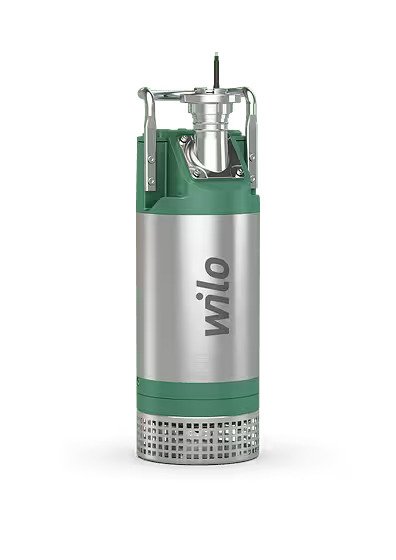

Wilo-Padus PRO, inşaat çukurlarının drenajına yönelik ideal dalgıç kirli su pompasıdır. Sağlam konstrüksiyonları, aşınmaya karşı dayanıklı malzeme kombinasyonları ve su yüzeyinden su çekme sırasında aktif soğutma özelliğiyle, IE3 motoruyla ve entegre koruyucu fonksiyonlarla donatılmış dalgıç kirli su pompaları, özellikle aşındırıcı akışkanlarda sürekli işletim için uygundur. Düşük ağırlığı ve esnek basınç bağlantısı sayesinde çeşitli şekilde kullanılabilir. Ayrıca en önemli komponentlere hızlıca erişim sayesinde devreye alınması ve bakımı daha kolaydır. Wilo-Padus PRO ayrıca gelecekteki bakım çalışmalarının ideal şekilde planlanması için dijitalleşmeye ilişkin tüm gereksinimleri karşılamaktadır.
Özellikler/Ürün avantajları
Kauçuk kaplamalı hidrolik ve dupleks krom çelik çark sayesinde aşındırıcı akışkanlarda yüksek güvenilirlik
Düşük ağırlık ve esnek basınç bağlantısı sayesinde kolay montaj (dikey/yatay)
Güvenli sürekli işletim için aktif soğutma
Pasif soğutma ile su yüzeyinden su çekme modunda sürekli işletim
Aşınan parçalara hızlı erişim sayesinde kolay bakım
Standart olarak enerji bakımından verimli IE3 motor teknolojisi ile
Entegre koruyucu fonksiyon sayesinde en yüksek işletim güvenilirliği
Konstrüksiyon
Kirli su dalgıç motorlu pompa
Uygulama
Aşağıdakiler için basma işlemi gerçekleştirir:
Kirli su
Proses suyu
Donanım / işlev
IE3-Motor
Şamandıra şalterli ve motor koruma fişli A modeli
Soğutma kılıfı
Tip kodlaması
Örnek:
Wilo-Padus PRO M08L/T039-540/A
Padus
Kirli su dalgıç motorlu pompa
PRO
İnşaat alanı kullanımına yönelik ürün serisi
M
Açık çok kanallı çark
08
Basınç bağlantısı nominal çapı: G3
L
Düşük basınçlı model
T
Elektrik şebekesi bağlantısı modeli:
M = 1~
T = 3~
039
Değer/10 = Motor gücü P2 (kW)
5
Frekans (5 = 50 Hz, 6 = 60 Hz)
40
Ölçüm voltajı kodu
A
Ek elektrik donanımı:
Ek olmadan = Serbest kablo uçlu
P = fişli
A = Şamandıra şalter ve motor koruma fişi ile
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V, 50 Hz
Koruma sınıfı: IP68
Maks. daldırma derinliği: 20 m
Akışkan sıcaklığı: 3 … 40 °C
Kablo uzunluğu: 23 m
Basma ağzı: Storz kaplin Ebat B
Malzemeler
Motor gövdesi: EN-AC-AlSi10Mg
Soğutma ceketi: 1.4404
Pompa gövdesi: EN-AC-AlSi10Mg + NBR-70
Çark: 1.4470
Emiş filtresi: 1.4404
Mil: 1.4404
Sızdırmazlık:
Motor tarafı: SiC/SiC
Akışkan tarafı: SiC/SiC
Statik contalar: NBR
Tasarım
Taşınabilir ıslak kurulum için, dalgıç tipi blok ünite olarak dalgıç kirli su pompası.
Hidrolik
Basınç taraflı çıkış, Storz kaplinli dikey dişli bağlantı modelindedir. Gerekli olması halinde basınç tarafındaki çıkış yatay olarak hizalanabilir. Çark olarak yarı açık çok kanallı çarklar kullanılır. Girişte bir emiş filtresi mevcuttur. Bu sayede büyük akışkan parçaları emme ağzının önünde filtrelenerek ayrılır.
Motor
Alternatif akım ve trifaze akım modelinde IE3 motorlar kullanılır. Motorlar bir termik motor denetimi ile donatılmıştır. Soğutma işlemi soğutma kılıfı aracılığıyla gerçekleştirilir. Su yüzeyinden su çekme modu dahil olmak üzere su üstünde ve su altında sürekli işletim gerçekleştirilebilir.
Akışkan maddenin girmesinden motoru korumak üzere bir yalıtım odacığı mevcuttur. Kullanılan akışkan madde, biyolojik olarak çözülme özelliğine sahiptir ve çevre açısından sakıncalı değildir.
Bağlantı kablosu, sabit olarak bağlanmıştır ve kablo uzunluğu 23 m'dir:
O modeli: Açık kablo uçlu kablo
A modeli: Şamandıra şalterli ve fişli kablo
P modeli: Fişli bağlantı kablosu
Yalıtım
Akışkan ve motor taraflı yalıtım, dönüş yönüne bağlı iki mekanik salmastra üzerinden gerçekleşir.
Тeslimat kapsamı
Açık kablo uçlu pompa
Şamandıra şalterli ve motor koruma fişli pompa (A modeli)
Storz sabit kaplinli basma ağızları
Montaj ve kullanma kılavuzu
Aksesuarlar
Storz kaplinli basınç hortumu seti
Motor koruma fişi
