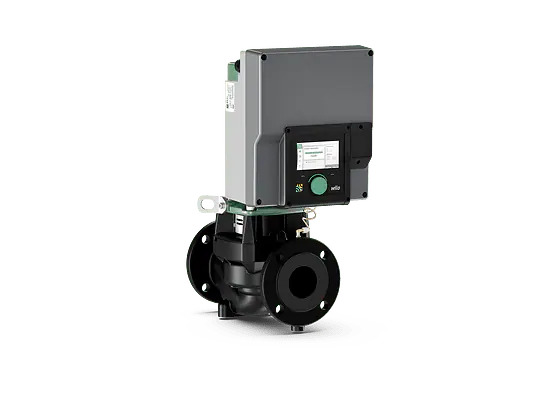

Verimliliği yüksek Wilo-Stratos GIGA2.0-I kullanılması, büyük miktarlarda suyun büyük basma yükseklikleri üzerinden taşınması söz konusu olduğunda her zaman önerilir. İç modeldeki akıllı kuru rotorlu pompa çok pompalı kumanda, bina otomasyonuna bağlantı, işletim verileri kaydı ve Wilo-Smart Connect üzerinden mobil erişime yönelik güncel seçenekler için birçok arayüz sunar. Yeşil düğme teknolojisi ve büyük ekran, kolay ve sezgisel bir kullanım sunar. Ayar asistanının kullanımı ideal regülasyon sağlar. Komple sistemin ideal enerji verimliliği, kanıtlanmış pompa hidroliği ile IE5 EC motor teknolojisinin kanıtlanmış pompa hidroliği (MEI ≥0,7) ve yenilikçi regülasyon işlevleri ile akıllı etkileşiminden kaynaklanmaktadır. Kanıtlanmış pompa hidroliği ile bağlantı halindeki yeni tahrik teknolojisi yüksek güvenilirlik sunar.
Özellikler/Ürün avantajları
Bluetooth üzerinden mobil cihazlarla yerel ayar ve kullanımın yanı sıra Wilo Net üzerinden ağ bağlantısı sayesinde uzaktan erişim olanağı ve çoklu pompa kumandası.
Analog ve dijital arayüzler, özellikle bina otomasyonuna bağlantı için birçok seçenek sunar
Uygulama kontrollü ayar asistanları sayesinde ideal regülasyon
Kolay ve sezgisel kullanım için geniş ekran ve yeşil düğme teknolojisi
Pompa ve genel sistemin analizi ve optimizasyonu için işletim verilerinde yüksek şeffaflık
Kanıtlanmış pompa hidroliği ile IE5 EC motor teknolojisinden akıllı etkileşim sayesinde komple sistemde ideal enerji verimliliği (MEI ≥0,7) ve Dynamic Adapt plus, Multi Flow Adaptation ve T-const gibi yenilikçi regülasyon işlevleri
Yeni tahrik teknolojisi ve kanıtlanmış pompa hidroliği sayesinde yüksek güvenilirlik.
Konstrüksiyon
EC motorlu ve kuru rotorlu ürün serisinde elektronik performans uyarlamalı yüksek verimlilikli Inline pompa. Flanş bağlantılı ve mekanik salmastralı tek kademeli düşük basınç satrifüj pompası modeli
Uygulama
Isıtıcı, klima ve soğutma tesisatlarında ısıtma suyu (VDI 2035 uyarınca), soğutma suyu ve su-glikol karışımlarının aşındırıcı madde olmadan tahliyesi.
Donanım / işlev
Uygulama alanı
Pompa, kontrol modunun hassas ayarı sayesinde sisteme özgü her uygulama için en yüksek sistem verimliliği ile işletim sağlar.
Isıtıcı
Radyatör
Zemin ısıtması
Tavan ısıtması
Hava ısıtıcı
Yerden ısıtma
Hidrolik makas
Fark basınçsız dağıtıcı
Isıtıcı tampon belleği
Isı eşanjörü
Isı kaynağı devresi (ısı pompası)
Uzaktan ısıtma devresi
Soğutma
Tavan soğutma
Zemin soğutması
Klima cihazları
Yerden soğutma
Hidrolik makas
Fark basınçsız dağıtıcı
Tampon belleği soğutma
Isı eşanjörü
Geri soğutma devresi
Uzaktan soğutma devresi
Isıtma ve soğutma kombinasyonu
Otomatik değiştirme
Kontrol modları
Sabit devir sayısı (n-konstant))
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
Basma gücünün mevcut ihtiyaca göre sürekli (dinamik) olarak uyarlanması için Dynamic Adapt plus özelliği
Sabit sıcaklık regülasyonu için T-const.
Fark sıcaklığı regülasyonu için ΔT
Sabit debi regülasyonu (Q-konstant)
Multi-Flow Adaptation: Dağıtıcılarda ikincil pompaların talebe dayalı temini için besleyici pompa tarafından dinamik toplam hacim akışının belirlenmesi
Kullanıcı tanımlı PID regülasyonu
Opsiyonel işlevler
Maksimum debiyi sınırlandırmak için Q-Limitmax.
Minimum debiyi sınırlandırmak için Q-Limitmin.
Kötü nokta regülasyonu (harici gerçek değer fark basıncı sensörü ile Δp-c regülasyonu)
Δp-v karakteristik eğrinin değişken eğim uyarlaması
Akışsız Durma (Sıfır akışı devre dışı bırakma)
Manuel ayarlar
Ayar asistanlarında uygulama alanı seçimi
Dahil olan işletim parametresinin ayarı
Nominal çalışma noktası: Δp-v'de hesaplanan H ve Q çalışma noktasının doğrudan girilmesi
Viskoz pompalanan akışkanın düzeltilmesi, vizkozite ve yoğunluğun ayarlanması yoluyla
Durum göstergesi
Enerji miktarı hesabının ayarlanması ve sıfırlanması (Isıtma ve soğutma)
Ayarların kilitlenmesi için tuş kilidi
Fabrika ayarlarına veya kayıtlı kurtarma noktalarına (parametre setleri) sıfırlama işlevi
Analog girişlerin parametrelenmesi
İkili veri girişlerinin parametrelenmesi
Röle çıkışlarının parametrelenmesi
İkiz pompa fonksiyonu (ikiz pompa olarak çalışabilecek 2 adet tekli pompada)
Otomatik işlevler
İşletim moduna bağlı olarak düşük güç tüketimli işletim için ihtiyaca göre optimize edilmiş güç uyarlaması
Otomatik hata giderme rutinleri
Isıtma ve soğutma işletimi arasında geçiş
Entegre motor tam koruması
Sıfır akış algılandığında devre dışı bırakma (No-Flow Stop)
Kalıcı işletim verileri belleği
Hata/uyarılar ve geçmiş işletim verileri için zaman damgası
Harici kumanda giriş ve çıkışları ve işlevleri
4x analog giriş:
Sinyal tipleri: 0-10V, 2-10V, 0-20mA, 4-20mA, PT1000 (yalnızca iki analog girişte)
Uygulamalar: Fark basıncı sensörü (standart olarak pompaya monte edilmiştir), her kontrol modu için hedef değer uzak ayarı (Multi-Flow Adaptation hariç), sistemde çıkarılmış bir noktada kötü nokta regülasyonu için ör. sıcaklık, fark basıncı sensörü için sensör girişleri ya da kullanıcı tanımlı PID işletiminde serbest sensör
2x dijital giriş:
Gerilimsiz kumanda girişleri veya şalter için
Parametrelenebilir işlevler:
Ext. Off
Ext. MIN
Ext. MAX
MANUAL (bina otomasyonu OFF)
Tuş kilidi
Isıtma ve soğutma işletimi arasında geçiş
2x röle çıkışı:
Genel arıza sinyali SSM (gerilimsiz değiştirici)
Genel işletim sinyali SBM (gerilimsiz değiştirici)
Wilo Net
2 tekli pompanın ikiz pompa yönetimi, birden fazla pompanın bir arada iletişimi (MultiFlow Adaptation) ve Wilo-Smart Gateway üzerinden pompa uzaktan erişimi için
Sinyal ve gösterge işlevleri
"İşletim göstergesi" ekran durumu:
Güncel kontrol modu
Hedef değer
Gerçek basma yüksekliği
Gerçek debi
Elektrik güç tüketimi
Elektrik tüketimi
Akışkan sıcaklığı (sıcaklık sensörleri bağlı olduğunda)
Hidrolik genel karakteristik alandaki mevcut çalışma noktasının görüntülenmesi
Durum göstergesi LED'i: Hatasız işletim (yeşil LED), pompa iletişimi (mavi LED)
Ekran durumu "hata göstergesi" (kırmızı ekran rengi):
Tam metinde hata kodu ve hata tanımı
Durdurma önlemleri için net metin bilgileri
Ekran durumu "uyarı göstergesi" (sarı ekran rengi):
Uyarı kodları ve uyarının uyarı açıklamasının tam metni
Durdurma önlemleri için net metin bilgileri
Ekran durumu "Proses göstergesi" (mavi ekran rengi):
Yazılım güncellemesi işlemi
Ekran durumu "Bina otomasyonu iletişimi" (mavi ekran rengi):
Aktif bina otomasyonu parametrelerinin (veri hızı, adres,...) özeti
Genel arıza sinyali SSM (gerilimsiz değiştirici)
Genel işletim sinyali SBM (gerilimsiz değiştirici)
Veri alışverişi
Kablosuz veri alışverişi ve pompanın akıllı telefon ya da tabletle uzaktan kullanımı için Bluetooth arayüzü olarak pompanın seri teslimat kapsamında Wilo-Smart Connect BT modülü.
Aksesuarlara uygun WILO-CIF modülleri ile mümkün:
RS485 veriyolu sistemi üzerinden bina otomasyonuna bağlantı için seri, dijital Modbus RTU arayüzü
RS485 veriyolu sistemi üzerinden bina otomasyonuna bağlantı için seri, dijital BACnet MS/TP arayüzü
RJ45 veriyolu sistemi üzerinden bina otomasyonuna bağlantı için seri, dijital Ethernet Multiprotocol Modbus TCP, BACnet/IP arayüzü
LONWorks veriyolu sistemi üzerinden bina otomasyonuna bağlantı için seri, dijital LON arayüzü
Firmaya özel kaplin modülü üzerinden bina otomasyonuna bağlantı için PLR seri dijital arayüzü
Firmaya özel kaplin modülü üzerinden bina otomasyonuna bağlantı için CANopen seri dijital arayüzü
İkiz pompa yönetimi (birleştirme parçasında ikiz pompa ya da 2 x tekli pompa)
Ana/yedekli işletim (zamanlamalı pompa değişimi)
Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
Paralel işletim (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Donanım
Hidrolik minimum verimlilik endeksi MEI ≥ 0,7 ile pompa hidroliği
IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfında yer alan EC motoru
Flanş PN16, EN 1092-2 uyarınca
Monte edilmiş farkı basıncı vericisi için basınç ölçüm bağlantıları (R 1/8) ( ...-R1 model için fark basıncı vericisi yoktur)
Motor gövdesinde standart yoğuşuk drenaj delikleri (teslimatta kapatılmıştır)
Brakette hava tahliye valfi
Yeşil düğmeli ve 2 tuşlu yüksek çözünürlüklü, döndürülebilir grafik ekran (4,3 inç)
Elektrik beslemesi ile ikili ve analog girişlerin bağlantısı için 6 kablo gelişi
Birçok entegre iletişim arayüzü ve isteğe bağlı olarak kullanılabilir CIF modülü takma yeri
Teslimat kapsamına dahil Wilo-Smart Connect BT modülü üzerinden edinilebilir Bluetooth arayüzü
Tip kodlaması
Örnek
Wilo-Stratos GIGA2.0-I 65/1-37/M-4,0-xx
Stratos GIGA
Pompa tanımı
2.0
İkinci nesil
-I
Inline tek pompalı
65
Flanş nominal genişliği DN
1-37
Nominal pompalama yüksekliği aralığı [m] cinsinden
M-
1~230 V elektrik beslemeli model
4,0
kW cinsinden nominal motor gücü
-xx
Varyasyon, ör. -R1

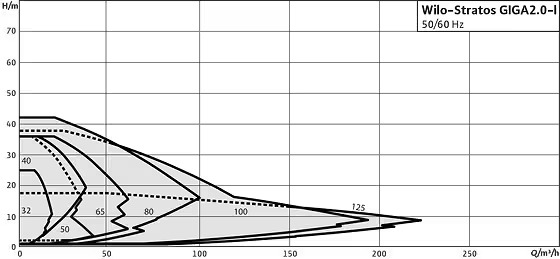

Teknik veriler
Pompalanan akışkan için izin verilen ısı aralığı -20 °C ila +140 °C
+50 °C'ye kadar ortam sıcaklığı
Tmax. = +140 °C'ye kadar su pompalamak için mekanik salmastra. T ≤ +40°C'ye kadar %20 ila %40 oranında glikol katkısı yapılabilir. Glikol oranı >%40 ile maks. %50 arasında olan ve akışkan sıcaklığı > +40 °C ile maks. +120 °C arasında değişen su-glikol karışımları veya su haricindeki akışkanlar için alternatif bir mekanik salmastra takılmalıdır.
Elektrik şebekesi bağlantısı gerilimleri:
3~440 V ±%10, 50/60 Hz, 3~400 V ±%10, 50/60 Hz, 3~380 V -%5 +%10, 50/60 Hz
M modeli: 1~220 V ... 240 V ±%10, 50/60 Hz
Ek önlemler olmaksızın elektromanyetik uyumluluğun sağlanması:
EN 61800-3:2018 uyarınca konutta kullanım için parazit yayını
EN 61800-3:2018 uyarınca sanayide kullanım için parazit mukavemeti
Koruma sınıfı IP55
DN 32 ila DN 125 flanş nominal çapı
Maks. işletme basıncı +120 °C'ye kadar 16 bar, +140 °C'ye kadar 13 bar
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Pompa gövdesi ve motor flanşı standart olarak kataforez katmanla kaplıdır
Çark (tipe bağlı): PPS-GF40 (DN 32 ... DN 100) veya EN-GJL-200 (DN 100 ... DN125)
Mil: 1.4057
Mekanik salmastra: AQ1EGG; diğer mekanik salmastralar talep üzerine temin edilebilir
Tasarım
IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfı EC motorlu, verimliliği yüksek Inline pompa, hidrolik asgari verimlilik endeksi MEI ≥ 0,7 ve kuru rotorlu pompa tasarımında elektronik güç uyarlaması.
Bölünmemiş, blok yapılı milli, tek kademeli düşük basınç santrifüj pompası
Inline model spiral gövde (Emme ve basınç ağızlıkları aynı flanşlarla bir hatta)
Tek düğmeli manuel kumanda paneli üzerinden kumanda için döndürülebilir grafiksel renkli ekran (4,3 inç)
Entegre edilmiş motor koruması
Тeslimat kapsamı
Pompa
Wilo-Smart Connect BT modülü
Conta setli kablo rakorları
Montaj ve kullanma kılavuzu ile uygunluk beyanı
Opsiyonlar
Fark basıncı vericisi olmayan ...-R1 varyasyonu
Özel mekanik salmastralı …-S1 varyantı
Aksesuarlar
Taban montajı için sabitleme malzemelerini de içeren 3 konsol
İkiz pompa gövdeleri için kör flanşlar
Mekanik salmastra montaj yardımı (montaj saplaması dahil)
CIF modülü PLR
CIF modülü LON
CIF modülü BACnet MS/TP
CIF modülü Modbus RTU
CIF modülü CANopen
CIF modülü Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
M12 RJ45 CIF Ethernet bağlantısı
Fark basıncı sensörü 2 ... 10 V
Fark basıncı sensörü 4 ... 20 mA
Sıcaklık sensörü PT1000 AA
Sıcaklık sensörl
