Hedef basma yüksekliği, devir sayısı kademesi veya olası hataları gösteren LED gösterge
Regülasyonsuz bir standart pompanın değiştirilmesinde, üç devir sayısı kademesi ile kolay şekilde ayarlanır
Wilo soket ile kolay elektrik bağlantısı
Genel arıza sinyali sayesinde tesislerde kullanım güvenliği
Kompakt tasarım, kolay ve güvenli kullanım
Konstrüksiyon
Islak rotorlu sirkülasyon pompası, rakor veya flanş bağlantılı, otomatik güç uyarlamalı EC motoru
Uygulama
Tüm sistemlerin sıcak sulu ısıtıcıları, klima sistemleri, kapalı soğutma devreleri, endüstriyel sirkülasyon sistemleri.
Donanım / işlev
İşletim modları
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
Manuel işlevler
İşletim modunun ayarı
Pompa gücünün ayarı (basma yüksekliği)
Otomatik işlevler
İşletim moduna bağlı olarak kademesiz güç uyarlaması
Blokajı açma fonksiyonu
Soft start
Entegre edilmiş motor tam koruması
Sinyal ve gösterge işlevleri
Genel arıza sinyali (normalde kapalı gerilimsiz kontak)
Arıza bildirimi lambası
Basma yüksekliğinin ve hata kodlarının görüntülenmesi için LED segment göstergesi
İkiz pompa fonksiyonu
Ana/yedekli işletim: Otomatik arızada değiştirme fonksiyonu için müşteri tarafından ilgili bir kumanda cihazı gereklidir.
Pompalarda önceden seçilen regülasyon şekli ve hedef basma yüksekliği aynı olmalıdır.
Donanım
Pompa gövdesinde montaj anahtarı yeri (rakor bağlantılı pompalarda)
Wilo soket ile hızlı elektrik bağlantısı. Ağ ve SSM şebekelerinin bağlanması için, entegre edilmiş çekme koruması ile
Flanşlı pompalarda: Flanş modelleri
DN 32 / DN 65 pompaları için standart donatım: PN 6 ve PN 16 kontra flanşı için kombi flanş PN 6/10 (EN 1092-2'ye uygun flanş PN 16),
DN 80 / DN 100 pompaları için standart model: Karşı flanş PN 6 için flanş PN 6 (EN 1092-2 uyarınca PN 16 için tasarlanmıştır)
Tip kodlaması
Örnek:

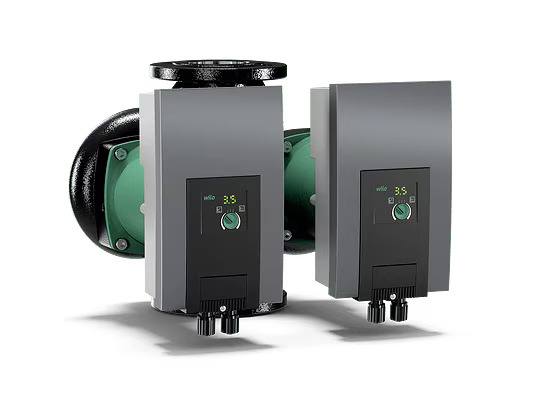

Wilo-Yonos MAXO-D 32/0,5-7
Yonos MAXO
Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu
-D
İkiz pompa
32/
Nominal bağlantı çapı
0,5-7
Nominal pompalama yüksekliği aralığı [m]

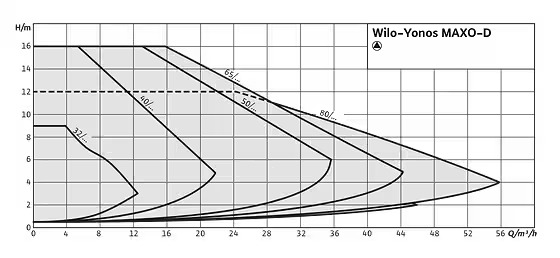

Teknik veriler
İzin verilen sıcaklık aralığı -20°C ila +110°C
Elektrik şebekesi bağlantısı 1~230 V, 50/60 Hz
Koruma sınıfı IPX4D
Rakor bağlantısı DN 30 (RP 1¼)
Flanşlı bağlantı DN 32 ila DN 80
Standart modelde maks. işletme basıncı: 6/10 bar veya 6 bar (özel model: 10 bar)
Malzemeler
Pompa gövdesi: Pik döküm, kataforez kaplama
Mil: Paslanmaz çelik
Yatak: Metal emdirilmiş karbon
Çark: Plastik
Тeslimat kapsamı
Pompa
Rakorlu bağlantılarda contalar dahil
Flanş cıvataları için rondelalar dahil (DN 32 – DN 65 nominal bağlantı çaplarında)
Montaj ve kullanma kılavuzu dahil
Aksesuarlar
Flanş bağlantısından karşı flanş
Adaptör parçaları
