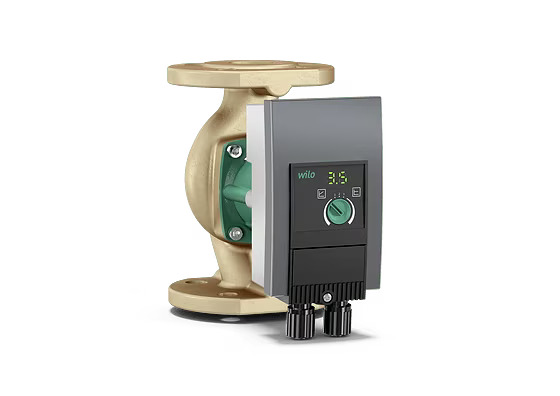

Wilo-Yonos MAXO-Z, ticari yapılardaki sıcak kullanma suyunun hijyenik olarak sağlanmasına yönelik verimli bir sirkülasyon pompasıdır. LED ekranı sayesinde basma yüksekliği, devir hızı kademesi veya olası arızalara yönelik mutlak şeffaflık sağlar. Kompakt yapı ve elektrik bağlantısı için Wilo fişi montajı kolaylaştırmaktadır. Yeşil düğme sayesinde pompa kolayca kumanda edilebilir.
Özellikler/Ürün avantajları
Yüksek verimli hidrolik ve senkron motor sayesinde enerji tasarruflu
LED ekran sayesinde basma yüksekliği, devir hızı kademesi ve olası hatalar için tam şeffaflık
Regülasyonsuz standart pompanın değiştirilmesi için, üç devir hızı kademesi üzerinden kolay ayar olanağı
Wilo fiş aracılığıyla daha kolay elektrik bağlantısı
Genel arıza sinyali sayesinde tesislerde kullanım güvenliği
Kompakt tasarım ve kendini kanıtlamış kullanım kolaylığı
Konstrüksiyon
Islak rotorlu sirkülasyon pompası, rakor veya flanş bağlantılı, otomatik güç uyarlamalı EC motoru
Uygulama
Endüstri ve bina teknolojilerinde kullanma suyu sirkülasyon sistemleri.
Donanım / işlev
İşletim tipileri
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
n = sabit (3 devir sayısı kademesi)
Manuel işlevler
İşletim tipi ayarı
Pompa gücünün ayarı (basma yüksekliği)
Devir hızı kademelerinin ayarı
Otomatik fonksiyonlar
İşletim moduna bağlı olarak kademesiz güç uyarlaması
Blokajı açma fonksiyonu
Soft start
Entegre edilmiş motor tam koruması
Sinyal ve gösterge işlevleri
Genel arıza bildirimi (normalde kapalı gerilimsiz kontak)
Arıza bildirimi lambası
Basma yüksekliğinin ve hata kodlarının görüntülenmesi için LED segment göstergesi
Ayarlanan devir sayısı kademesinin göstergesi (C1, C2 veya C3)
Donanım
Pompa gövdesinde montaj anahtarı yeri (rakor bağlantılı pompalarda)
Wilo soket ile hızlı elektrik bağlantısı. Ağ ve SSM şebekelerinin bağlanması için, entegre edilmiş çekme koruması ile
Flanşlı pompalarda: Flanş modelleri
DN 40 ila DN 65 pompaları için standart model: PN 6 ve PN 10 karşı flanşlar için PN 6/10 kombi flanş
Tip kodlaması
Örnek:
Wilo-Yonos MAXO-Z 30/0,5-12
Yonos MAXO
Yüksek verimlilikli pompa (Rakor ya da flanş bağlantılı pompa), elektronik regülasyonlu
Z
İçme suyu sirkülasyonu için tekli pompa
30/
Nominal bağlantı çapı
0,5-12
Nominal pompalama yüksekliği aralığı [m]
Teknik veriler
En fazla 3,57 mmol/l (20 °dH) içme suyu için izin verilen ısı aralığı: 0 °C ile +80 °C arası
Elektrik şebekesi bağlantısı 1~230 V, 50/60 Hz
Koruma sınıfı IPX4D
Rakor ya da flanş bağlantısı (tipine göre) Rp 1 ila DN 65
Standart modelde maks. işletme basıncı: 6/10 bar veya 6 bar (özel model: 10 bar)
Malzemeler
Bronz döküm pompa gövdesi
Mil: Paslanmaz çelik
Yatak: Karbon, sentetik reçine emdirilmiş
Çark: Plastik
Тeslimat kapsamı
Pompa
Rakorlu bağlantılarda contalar dahil
Flanş cıvataları için rondelalar dahil (DN 32 – DN 65 nominal bağlantı çaplarında)
Montaj ve kullanma kılavuzu dahil
Aksesuarlar
Dişli bağlantıda rakor bağlantıları
Isı yalıtımı
