Çok kademeli santrifüj pompalar sayesinde az ses seviyesine sahiptir
Akışkanla temas eden tüm parçalar korozyonsuzdur
RainControl Professional tam elektronikli regülasyon cihazı sayesinde en yüksek işletim güvenilirliği sağlanır
Talebe uygun taze su takviyesi sayesinde yüksek ekonomiklik
Akış ve ses açısından opimize edilmiş takviye besleme haznesi sayesinde yüksek güvenilirlik sağlar
.jpg)
Konstrüksiyon
Ön hazne ve 2 kendiliğinden emişli pompa ile otomatik yağmur suyu geri kazanım sistemi
Uygulama
Çok haneli binalarda ve küçük ölçekli işletmelerde içme suyundan tasarruf etmek için sarnıç veya depolarla bağlantılı olarak yağmur suyu uygulamaları
Donanım / işlev

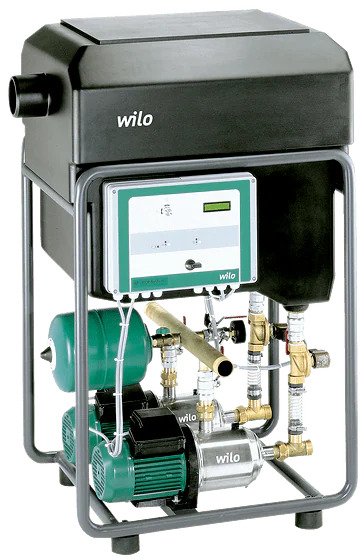

Bağlanmaya hazır, kompakt tipte modüldür. Komple elektrik ve hidrolik bağlantıları yapılmıştır ve salınım sönümleyen boyalı çelik boru kasası üzerinde montelidir. Şu bileşenlerden oluşur:
MultiCargo MC serisinden 2 adet kendinden emişli, korozyonsuz, düşük ses seviyeli santrifüj pompa
Basınç tarafında toplayıcı borulama R 1 1/2, içinden akış prensipli, 8 lt diyaframlı basınç tanklı verici ünitesi ve boşaltmalı kapatma düzeneği
Manometre 0 - 10 bar
Emme ve basınç tarafında bilyeli vana
Mekanik şamandıra valflı büyük hacimli temiz su takviye haznesi (150 litre)
Kumanda elektronikli RainControl Professional merkezi kumanda cihazı; manyetik valflar, basınç transmiteri 4–20 mA ve de doluluk seviyesi göstergesine 20 m uzunluğunda kablolu seviye sensörü dahil
işletim ve arıza mesajlarını görüntüleyen LCD üzerinden kumanda ve gösterge
Sisteme düzgün kumanda edilmesi pompaların çevrimsel olarak değiştirilmesi ve pompalar dururken entegre bir test çalışması yapılması yoluyla sağlanır
Otomatik, arızada değiştirme kumandası ve pik yükte devreye ekleme
Takviye haznesinde otomatik su değişimi
Manyetik valfin otomatik kireçlenme koruması
LCD üzerinden, sarnıç doluluk seviyesi, sistem basıncı, işletim durumunun sürekli gösterilmesi
Tip kodlaması
Örnek:
Wilo-AF 150-2 MC 304 EM
AF
Otomatik yağmur suyundan yararlanma ve kullanma suyu takviye tesisi (Aqua Feed)
150
Nominal içerik (l) takviye besleme rezervuarı (hibrid hazne)
2
Pompa adedi
MC
MultiCargo MP ürün serisinin normal emişli, yatay, çok kademeli santrifüj pompası
3
Debi (m3/saat), optimum verimlilik derecesinde
04
Kademe sayısı
EM
Monofaze alternatif akım motoru 1~230 V, 50 Hz
Teknik veriler
Emme yüksekliği azam. 8 m
İşletme basıncı azam. 8 bar
Koruma sınıfı IP 41
Bağlantılar:
Basınç hattı/basın tarafında borulama R 1 ½
Emme tarafı 2 x 1/4G 1
Girişler R 1 ¼
Taşma bağlantısı DN 100
Malzemeler
Pompa gövdesi paslanmaz çelik 1.4301
Çark noril
Mil paslanmaz çelik 1.4028
Mekanik salmastra Seramik/Karbon
Kademe bölmeleri Noril
Diyaframlı genleşme kabı boyalı çeliktendir
Tasarım
Apartmanlar veya kamu binaları için kompak modül olarak bağlanmaya hazır, çift pompalı su besleme sistemi
Yeraltı deposundan veya sarnıçtan yağmur suyu ile tam otomatik besleme.
İki ayrı emme hattı sayesinde (müşteri tarafından gerçekleştirilecektir) işletim açısından yüksek güvenlik.
Sarnıç dolu değilken tüketici şebekesine ihtiyaca göre içme suyu takviyesi için büyük hacimli takviye haznesi
Yığılma uyarısı için bağlantı seri olarak mevcuttur
DIN 4807 normuna uygun içinden akış olan bir diyaframlı basınç haznesi, müşteri tarafında çok küçük kaçaklar olduğunda enerji tasarrufu sağlar.
Sisteme düzgün kumanda edilmesi pompaların çevrimsel olarak değiştirilmesi ve pompalar dururken entegre bir test çalışması yapılması yoluyla sağlanır
arıza durumunda otomatik değiştirme kumandası ve pik yük ekleme kumandası, sistemin sürekli maksimum hazır olmasını sağlar.
İçme suyu takviyesi tam otomatik olarak ve ihtiyaca göre gerçekleşir
Takviye haznesinde pompa işletimine bağlı su değişimi de tam otomatiktir.
Entegre elektronik motor koruyucusuna, pompa grubunu kuru çalışmaya karşı entegre koruyucuya ve manyetik valfta kirece karşı otomatik korumaya sahiptir
Kumanda cihazında geniş kapsamlı sinyaller, genel işletim ve genel arıza sinyalleri için gerilimsiz kontaklar
Tam otomatik RainControl Professional regülatörün kullanımı ve parametrelendirilmesi menü kontrollü fonksiyon tuşları üzerinden gerçekleşir
Sarnıcın doluluk durumunun, sistemdeki basıncın ve işletme durumunun sürekli olarak gösterilmesi LC ekran üzerinden gerçekleşir
Sistem, bina otomasyonuna bağlanmak için idealdir
Тeslimat kapsamı
İki adet kendinden emişli, çok kademeli santrifüj pompa MC
iz su takviye haznesi 150 l, 8 l diyaframlı basınç tanklı verici ünitesi,
Kumanda elektronikli RainControl Professional merkezi kumanda cihazı, 20 m'lik kablolu
20 m uzunluğunda kablo ile, ölçüm aralığı 0-5 m.
Opsiyonlar
İşletim saati sayacı
Tekli işletim ve tekli arıza bildirimleri
Karşı basınç bildirimi
