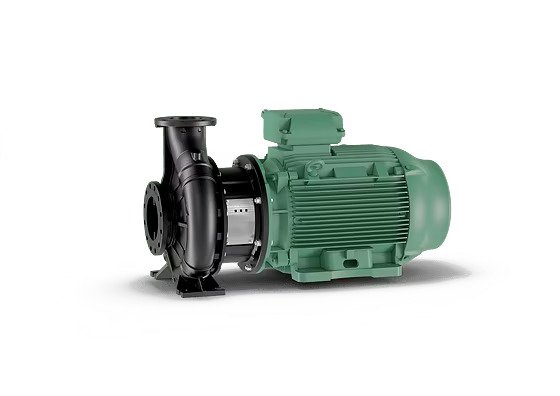

Wilo-Atmos GIGA-B

Büyük binalarda ısıtma, iklimlendirme ve soğutma uygulamaları için kullanılabilen çok yönlü ve güvenilir bir üründür.
Wilo-Atmos GIGA-B, özellikle birçok bina türünde su taşımaya uygun olan, blok tasarımlı bir kuru rotorlu pompadır. Pompa, optimize edilmiş hidrolik verimlilik derecesi sayesinde düşük bir ömür boyu maliyete sahiptir ve tüm döküm bileşenlerinde bulunan korozyona dirençli kataforez kaplamayla uzun bir servis ömrü sunar. Geniş bileşen seçenekleri ve -20 °C ila +140 °C arasındaki geniş sıcaklık aralığı sayesinde birçok farklı uygulamalarda bile kullanıma uygun olan çok yönlü pompalardır.
Standart pompa ayakları ve büyük pompa tiplerinde (37 kW/4 kutuplu ve üzeri) seçeneğe bağlı olarak sunulan kartuş mekanik salmastralı "Back-Pull-Out" tasarımı sayesinde pompanın montajı ve bakımı müşteri dostudur. EN 733'e uygun olan ana ölçüleri sayesinde birçok mevcut blok pompayla uyumludur. Wilo, Atmos GIGA-B'nin piyasaya sürülmesiyle birlikte son teknoloji kuru rotorlu pompa ürün serilerine yeni bir seri daha eklemiştir.

Özellikler/Ürün avantajları
En modern pompa hidroliği ve IE3/IE4 motor kullanımı sayesinde enerji tasarrufu
Farklı çark malzemeleri, birden çok motor seçeneği ve çeşitli mekanik salmastraları ile genel olarak her türlü uygulamada kullanım olanağı
Standart pompa ayakları ve opsiyonel altlık blokları sayesinde kolay montaj
Opsiyonel “Back-Pull-Out” tasarımı ve kartuş tip mekanik salmastraları sayesinde büyük pompalarda kolay bakım ve kullanıcı dostu yapı
Tüm döküm bileşenlerde bulunan kataforez kaplama, korozyona karşı yüksek dayanıklılık ve uzun ömürlü kullanım sağlar
Güçler ve EN 733'e (standart pompaları için DIN) uygun ana ölçüler ile kullanıcı dostu




Konstrüksiyon
Flanş bağlantılı, blok konstrüksiyonlu kuru rotorlu pompa

Uygulama
Isıtma suyu (VDI 2035'e uygun), su-glikol karışımları ile ısıtma, soğuksu ve soğutma suyu sistemlerinde bulunan yıpratıcı madde içermeyen soğutma ve soğuk suların tahliyesi için.

Tip kodlaması
Örnek

B 40/160-7,5/2
B
Blok pompa
40
Boru bağlantısının (basma ağzı) nominal çapı DN
160
Nominal çark çapı
7,5
Nominal motor gücü P2 kW biriminde
2
Kutup sayısı

Teknik veriler
İzin verilen ısı aralığı -20 °C ilâ +140 °C
Tmax. = +140 °C'ye kadar su pompalamak için mekanik salmastra. T ≤ +40°C'ye kadar %20 ila %40 oranında glikol katkısı yapılabilir. Glikol oranı >%40 ile maks. %50 arasında olan ve akışkan sıcaklığı > +40 °C ile maks. +120 °C arasında değişen su-glikol karışımları veya su haricindeki akışkanlar için alternatif bir mekanik salmastra takılmalıdır. Su-glikol karışımı kullanımı durumunda, genel olarak uygun mekanik salmastra ile bir S1 varyasyonunun kullanılması önerilir.
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
Koruma sınıfı IP55
Nominal genişlik DN 32 ila DN 150
Maks. işletme basıncı 16 bar (talep üzerine opsiyonel olarak 25 bar)

Malzemeler
Pompa gövdesi ve laterna: Standart: EN-GJL-250; opsiyonel: Küresel grafitli dökme demir EN-GJS-400-18-LT (tipe bağlı)
Çark: Standart: EN-GJL-200; özel model: Bronz CuSn 10 paslanmaz çelik 1.4408
Mil: 1.4122
Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir

Tasarım
Aksiyal emme ağzı ve radyal yerleştirilmiş basma ağzı ile blok yapı modelinde tek kademeli alçak basınç santrifüj pompa

Mekanik salmastra
Basınç ölçüm bağlantılı flanşlı bağlantı R 1/8
Braket
Ayaklı pompa gövdesi
Kaplin
IEC norm motor

Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu

Opsiyonlar
Bronz çarklı …-L1 varyantı (ek ücret karşılığında)
Paslanmaz çelik çarklı …-L4 varyantı (ek ücret karşılığında)
"Back pull-out" tasarımlı ve kartuş mekanik salmastralı ...-P6 varyantı
Küresel grafitli dökme demir gövde ile …-H1 modeli talep üzerine mevcuttur
Maks. 25 bar işletim basıncı için …-P4 modeli talep üzerine mevcuttur
Talep üzerine diğer gerilimler ve frekanslar ve ATEX sertifikası

Aksesuarlar
Bases (pump housing and motor) for installation on a base
PTC thermistor sensor, PTC thermistor tripping relay
Special motors
Special mechanical seals
SC-HVAC, CC-HVAC control systems and switchgears
