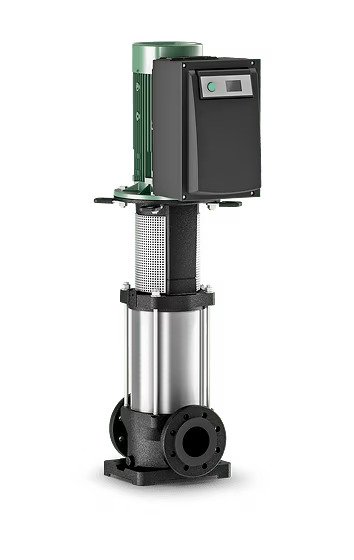

Wilo-Multivert MVIE

Büyük binalar için enerji tasarrufu sağlayan dikey çok kademeli santrifüj pompa.
Wilo-Multivert MVIE (11-22 kW), büyük binalardaki soğutulmuş su uygulamaları için dikey çok kademeli değişken devir sayılı bir pompadır. Pompa, bir IE5 EC motor tahriki, entegre, hava soğutmalı bir frekans konvertörü ve çeşitli kontrol modlarından oluşur. Sonuç olarak hem kapalı sistemlerde hem açık sistemlerde yüksek enerji verimliliği elde edersiniz. Paslanmaz çelik kanıtlanmış pompa hidroliği, eksenel kuvvetlerin en iyi şekilde emilmesini sağlayan ayrı bir braket bilyeli yatak, entegre koruma fonksiyonları ve su eksikliği algılama, yüksek güvenilirlik sağlar.
Bina otomasyonuna basit entegrasyon, analog ve dijital arayüzlerin yanı sıra IF modülleri ile mümkün olmaktadır.

Özellikler/Ürün avantajları
Devreye alınması kolaydır
Geniş ayar aralıklı entegre frekans konvertörü
Motor tam koruması



Konstrüksiyon
Normal emişli çok kademeli pompa, entegre frekans konvertörlü

Uygulama
Su temini ve basınçlandırma
Endüstriyel sirkülasyon sistemleri
Proses tekniği
Soğutma suyu devreleri
Yıkama ve yağmurlama sistemleri

Donanım / işlev
Inline yapı türünde paslanmaz çelik pompa
MVIE 70../95.. Yuvarlak flanşlı PN 16/25
Entegre frekans konvertörlü IEC norm motor
Yeşil düğme teknolojisi ve durum göstergesi için LCD ekranı olan trifaze model
Entegre termik koruma

Tip kodlaması
Örnek:

MVIE 7003/1-3/16/E/3-2
MVIE
Dikey yüksek basınçlı santrifüj pompa
70
Debi, m3/saat olarak
03
Çark adedi
1
Düzeltilen çark sayısı
3
Malzeme1 = 1.4301 (AISI 304); [sadece MVIE 8.. ve daha küçük]2 = 1.4404 (AISI 316L)3 = Pompa gövdesi EN-GJL-250 (kataforez kaplama), hidrolik 1.4301 (AISI 304);[sadece MVIE 70.. ve 95..]
16
Flanş tipi16 = PN 16 flanş (yuvarlak)25 = PN 25 flanş (yuvarlak)P = Victaulic kavrama [sadece MVIE 8.. ve daha küçük]
E
Conta tipiE = EPDMV = FKM (Viton)
3
1 = 1~ (monofaze alternatif akım)3 = 3~ (trifaze alternatif akım)
2
Kutup sayısı

Teknik veriler
Elektrik şebekesi bağlantısı 3 ~ 400 V (±%10), 50 Hz (Y) veya 400 V (±%10), 60 Hz (Y)
Akışkan sıcaklığı 15 ila +120 °C (EPDM modeli)
Maks. işletme basıncı 16/25 bar
Maks. giriş basıncı 10 bar
Koruma sınıfı IP55
EN 61000-6-3 normu uyarınca parazit yayını
EN 61000-6-2 normu uyarınca parazite dayanıklılık

Malzemeler
Çark paslanmaz çelik 1.4408 (AISI 316)
Kademe bölmeleri paslanmaz çelik 1.4301 (AISI 304)
Kataforez kaplamalı EN-GJL-250 pik dökümden üretilen pompa gövdesi
Mil 1.4057 (AISI 431) paslanmaz çelik
EPDM conta
1.4301 (AISI 304) paslanmaz çelikten üretilen gövde kapağı
1.4301 (AISI 304) paslanmaz çelikten üretilen gövde alt parçası
Mekanik salmastra B-plastik/tungsten karbür, SiC/karbon
1.4301 (AISI 304) paslanmaz çelikten üretilen basınç gömleği
Tungsten karbür yatak

Тeslimat kapsamı
MVIE yüksek basınçlı santrifüj pompa
Montaj ve kullanma kılavuzu
