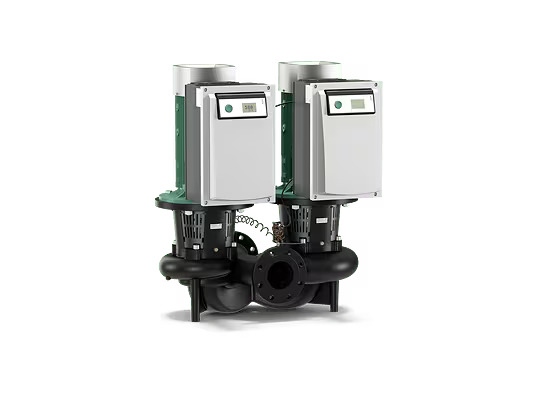

Wilo-Stratos GIGA, yüksek debilerin büyük basma yüksekliklerine taşınması gerektiği binalardaki ısıtma, klima ve soğutma uygulamaları için ideal yüksek verimli pompadır. Wilo-Stratos GIGA, ikiz pompa modelindeki yedek pompa ile daima azami işletim güvenliği sunar.
Özellikler/Ürün avantajları
Yüksek etkime performanslı gelişmiş yüksek verimli pompa
IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfında yer alan yüksek verimli EC Motoru
Yedek pompa sayesinde mümkün olan en yüksek işletim güvenliği
Takılabilir IF modülleri ile bina otomasyonuna bağlantı için opsiyonel arayüzler
 (1).jpg)
Konstrüksiyon
EC motorlu ve kuru rotorlu ürün serisinde elektronik performans uyarlamalı yüksek verimli Inline ikiz pompa. Flanş bağlantılı ve mekanik salmastralı tek kademeli düşük basınç satrifüj pompası modeli
Uygulama
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Donanım / işlev
İşletim tipleri
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
PID-Control
Kontrol modu (n=sabit)
Manuel kumanda paneli
Yeşil düğme ve ekran
Manuel işlevler
Fark basıncı hedef değerinin ayarı
Devir ayarı (manuel kontrol modu)
İşletim tipi ayarı
Pompada AÇ/KAPAT ayarı
Tüm işletme parametrelerinin konfigürasyonu
Hata onaylama
Harici kumanda fonksiyonları
Kumanda girişi "Öncelik kapalı"
"Harici pompa değişimi" kumanda girişi (sadece çift pompalı işletimde etkindir)
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 0–10 V, 0–20 mA
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 2–10 V, 4–20 mA
Basınç sensörünün mevcut değer sinyali için analog giriş 0–10 V
Basınç sensörünün mevcut değer sinyali için analog giriş 2–10 V, 0-20 mA, 4–20 mA
Sinyal ve gösterge işlevleri
Genel arıza sinyali SSM
Toplu işletim bildirimi SBM
,Veri alışverişi
IR modülü/IR çubuğu ile kablosuz veri alışverişi için kızılötesi arayüzü
Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)
Güvenlik fonksiyonları
Entegre edilmiş trip elektronikli tam motor koruması
Erişim kilidi
İkiz pompa yönetimi (ikiz pompa ya da 2 x tekli pompa)
Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
Ana/yedekli işletim 24 saat sonra pompa değişimi
Paralel işletim
İlave işletimi (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Tip kodlaması
Örnek
Wilo-Stratos GIGA D 40/1-51/4,5
Stratos GIGA
Yüksek verimli pompa
D
Inline ikiz pompa
40
Flanş nominal genişliği DN
1-51
1 = Ayarlanabilen en küçük basma yüksekliği [m] 51 = Ayarlanabilen en yüksek basma yüksekliği [m]
4,5
Nominal motor gücünün referans değeri P2 (kW)
-xx
Varyasyonu: Örn. R1 - fark basıncı sensörsüz model
Teknik veriler
Pompalanan akışkan için izin verilen ısı aralığı -20 °C ila +140 °C
Elektrik şebekesi bağlantısı 3~480 V ±%10 , 50/60 Hz, 3~440 V ±%10, 50/60 Hz, 3~400 V ±%10, 50/60 Hz, 3~380 V -%5 +%10, 50/60 Hz
Ek önlemler olmaksızın elektromanyetik uyumluluğun sağlanması:
EN 61800-3:2018 uyarınca konutta kullanım için parazit yayını
EN 61800-3:2018 uyarınca sanayide kullanım için parazit mukavemeti
Koruma sınıfı IP55
DN 40 ile DN 200 arası nominal çap
Maks. işletme basıncı +120 °C'ye kadar 16 bar, +140 °C'ye kadar 13 bar
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: Tipe bağlı olarak PPS-GF40 veya EN-GJL-200
Mil: Tipe bağlı olarak 1.4122 ya da 1.4542
Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Opsiyonlar
Fark basıncı vericisi olmayan ...-R1 varyasyonu
Özel mekanik salmastralı …-S1 varyantı
Aksesuarlar
Taban montajı için sabitleme malzemelerini de içeren 3 konsol
İkiz pompa gövdeleri için kör flanşlar
Mekanik salmastra montaj yardımı
IR monitörü
IR çubuğu
PLR'ye /arayüz dönüştürücüsüne bağlantı için PLR IF modülü
LONWORKS ağına bağlantı için IF modülü LON
IF modülü BACnet
IF modülü Modbus
IF modülü CAN
Regülasyon sistemi VR-HVAC
CCe-HVAC regülasyon sistemi
Regülasyon sistemi SCe-HVAC
Fark basıncı vericisi (DDG)
