Özellikler/Ürün avantajları
Entegre edilmiş elektronik güç regülasyonu sayesinde enerji tasarrufu
Yeşil düğme teknolojisi ve ekran ile kolay kullanım
Farklı iletişim tipleri: Ana/yedek işletimi ve paralel işletim
Isıtıcı ve klima uygulamalarına uygun, yapılandırılabilir hata davranışı
Trip elektronikli entegre motor tam koruması (KLF)
Konstrüksiyon

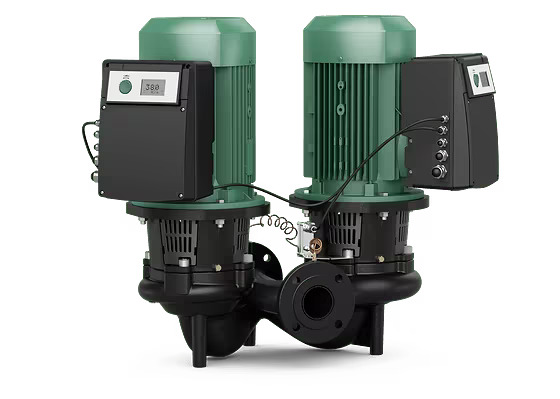

Elektronik ayarlı kuru rotorlu ikiz pompa, Inline yapı türünde flanş bağlantılı ve otomatik güç uyarlamalı
Uygulama
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Donanım / işlev
İşletim tipleri
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
PID kontrolü
Kontrol modu (n=sabit)
Manüel kumanda paneli
Yeşil düğme ve ekran
Manuel işlevler
Fark basıncı hedef değerinin ayarı
Devir ayarı (manuel kontrol modu)
İşletim tipi ayarı
Pompada AÇ/KAPAT ayarı
Tüm işletme parametrelerinin konfigürasyonu
Hata onaylama
Harici kumanda fonksiyonları
Kumanda girişi "Öncelik kapalı"
"Harici pompa değişimi" kumanda girişi (sadece çift pompalı işletimde etkindir)
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 0–10 V, 0–20 mA
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 2–10 V, 4–20 mA
Basınç sensörünün mevcut değer sinyali için analog giriş 0–10 V
Basınç sensörünün mevcut değer sinyali için analog giriş 2–10 V, 0-20 mA, 4–20 mA
Sinyal ve gösterge işlevleri
Genel arıza sinyali SSM
Toplu işletim bildirimi SBM
Veri alışverişi
IR monitörü/IR çubuğu ile kablosuz veri alışverişi için kızılötesi arayüz
Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)
Güvenlik fonksiyonları
Entegre edilmiş trip elektronikli tam motor koruması
Erişim kilidi
İkiz pompa yönetimi (ikiz pompa ya da 2 x tekli pompa)
Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
Ana/yedekli işletim 24 saat sonra pompa değişimi
Paralel işletim
İlave işletimi (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Tip kodlaması
Örnek
DL-E 50/170-7,5/2-R1
DL-E
Elektronik regülasyonlu Inline ikiz pompa
50
Boru bağlantısı nominal çapı DN
170
Nominal çark çapı
7,5
Nominal motor gücü P2 kW olarak
2
Kutup sayısı
R1
Basınç sensörsüz model
Teknik veriler
İzin verilen ısı aralığı -20 °C ilâ +140 °C
Elektrik şebekesi bağlantısı
3~440 V ±%10, 50/60 Hz
3~400 V ±%10, 50/60 Hz
3~380 V -%5+%10, 50/60 Hz
Ek önlemler olmaksızın elektromanyetik uyumluluğun sağlanması:
EN 61800-3:2018 uyarınca konutta kullanım için parazit yayını
EN 61800-3:2018 uyarınca sanayide kullanım için parazit mukavemeti
Koruma sınıfı IP55
DN 40 ile DN 200 arası nominal çap
Maks. işletme basıncı +120 °C'ye kadar 16 bar, +140 °C'ye kadar 13 bar
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark:
Standart model: EN-GJL-200
Özel model: Bronz CuSn 10
Mil: 1.4122
Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Tasarım
Inline yapı türünde, tek kademeli alçak basınçlı ikiz pompa
Kumanda klapesi
Mekanik salmastra
Flanşlı bağlantı
Braket
Kaplin
Entegre edilmiş elektronik devir hızı regülasyonlu tahrik
Тeslimat kapsamı
Pompa
Montaj ve işletme kılavuzu
Opsiyonlar
Fark basıncı vericisi olmayan ...-R1 varyasyonu
Bronz çarklı ...L1 varyantı (ek ücret karşılığında)
Küresel grafitli dökme demir gövdeye sahip ...-H1 varyantı (ek ücret karşılığında)
Özel mekanik salmastralı ...-S1/-S2 varyantı (ek ücret karşılığında S2)
Aksesuarlar
Taban montajı için tespit malzemelerini de içeren 3 konsol
İkiz pompa gövdeleri için kör flanşlar
IR monitörü, IR-Stick
PLR'ye /arayüz dönüştürücüsüne bağlantı için PLR IF modülü
LONWORKS ağına bağlantı için IF modülü LON
IF modülü BACnet
IF modülü Modbus
IF modülü CAN
Regülasyon sistemi VR-HVAC
Regülasyon sistemi CCe-HVAC
Regülasyon sistemi SCe-HVAC
Fark basıncı vericisi (DDG)
