Sistem, DIN 1988 (EN 806) normunun tüm gerekliliklerine uygun sağlamlıktadır
IE3 IEC norm motorlarıyla birlikte Helix V ürün serisinin verimliliği yüksek pompa hidroliği
Motoru sökmeden, mekanik salmastranın değişimi için sökülebilir kaplin (11 kW'den itibaren)
Akışkanla temas eden komponentler korozyona dayanıklıdır
Kullanılan EC kumanda cihazı sayesinde sorunsuz ayarlanabilir ve işletimi güvenilirdir
Optimum çalışma aralığı için fabrika tarafından kontrol ve ön ayar
Konstrüksiyon

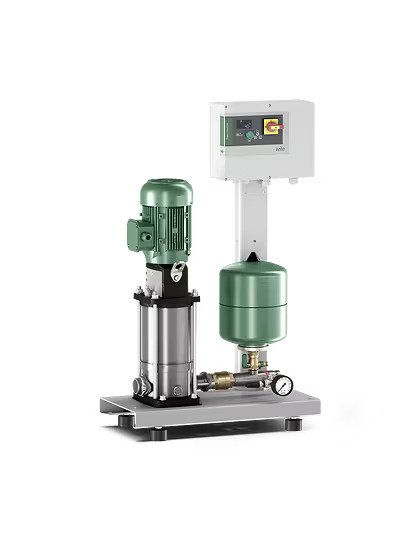

Verimliliği yüksek, bağlanmaya hazır su temin sistemi. Çok kademeli, dikey paslanmaz çelik yüksek basınçlı santrifüj pompalı, kuru rotorlu versiyon, EC regülatörü (Easy Controller) dahil.
Uygulama
Kamusal su şebekesinden veya özel, ticari, endüstri veya belediye uygulamaları için tanktan, giriş işletimi sırasında tam otomatik su temini ve basınçlandırma (örn. apartman, ofis, yönetim binaları, oteller, hastaneler, atölye ve endüstri işletmeleri, su temini şirketleri).
Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen içme suyu ve proses suyu, soğutma suyu, söndürme suyu (DIN 14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangın koruma makamlarının izniyle) veya diğer kullanıma yönelik suların tahliyesinde kullanılır
Donanım / işlev
Helix V ürün serisi 1 pompa, 0,75 kW ve üstü IE3 norm motoru dahil (daha düşük motor gücü için opsiyonel)
Akışkanla temas eden bileşenler korozyona dirençlidir
Gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyicili çinkolanmış çelik ana kasa
Kapatma armatürü, basınç tarafında
Çek valf, basınç tarafında
Diyaframlı basınç tankı 8 l, PN 16, basınç tarafında
Basınç sensörü, basınç tarafında
Manometre, basınç tarafında
Opsiyonel olarak manometreli su eksikliği korumalı (WMS), emme tarafında
Dahili elektrik güç kaynağından, mikro işlemciden, analog ve dijital giriş ve çıkış modüllerinden oluşan IP54 plastik gövdeli EC regülasyonu
Tip kodlaması
Örnek:
Wilo-CO-1 Helix V 1608/K/EC
CO
Kompakt basınçlandırma sistemi
1
Pompa adedi
Helix V
Pompa ürün serisi
16
Tekli pompanın nominal debisi [m3/saat]
08
Tekli pompanın kademe sayısı
K
Kartuş mekanik salmastra ile (Helix V 22.., V 36.. ve V 52.. için)
EC
Regülatör birimi; EC

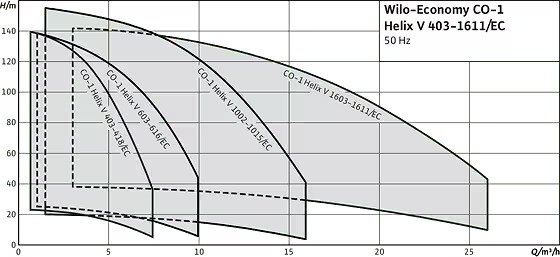

Teknik veriler
Elektrik şebekesi bağlantısı 3~230/400 V ± %10, 50 Hz (diğer modeller talep üzerine)
Maks. akışkan sıcaklığı 50 °C (70 °C opsiyonel)
Ortam ısısı maks. 40 °C
İşletme basıncı 16 bar
Giriş basıncı 10 bar
Kumanda basıncı kademeleri 6/10/16 bar
Nominal bağlantı çapları basma tarafında Rp 1 ¼" – DN 80
Nominal bağlantı çapları giriş tarafında (DN 32) Rp 1 ¼" – DN 80
Nominal devir sayısı 2850 d/dak
Koruma sınıfı IP54
Kumanda gücü P2 maks., maks. 10 A = 4 kW'de (4 kW'nin üstündeki müteakip elektromekanik güç modülünde)
Şebeke tarafında sigorta AC 3, motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun şekilde
İzin verilen akışkanlar (diğer akışkanlar talep doğrultusunda):Akışkanlara dair duyurular: İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkilemeyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır.
Çökelti maddesi içermeyen temiz su
Proses suyu, soğuk su, soğutma suyu ve yağmur suyu
İçme suyu
Söndürme suyu
Malzemeler
Helix V 4 - V 16
Çarklar, ana çarklar, kademe gövdesi 1.4307 paslanmaz çelikten
Pompa gövdesi 1.4301 paslanmaz çelikten
1.4057 paslanmaz çelikten mil
1.4404 mil koruma kovanı
EPDM'den O-ring contaları (FKM conta talep üzerine)
Boru tesisatı 1.4571 paslanmaz çelikten
Tasarım
Ana kasa: Galvanizli çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile büyük ölçüde gövde sesinin yalıtımı sağlanır; istek üzerine başka modeller sunulur
Borulama: Komple borulama paslanmaz çelik, kullanılan tüm boru tesisatı malzemelerinin bağlantısı için uygun; borulama basınçlandırma sisteminin hidrolik toplam gücüne göre boyutlandırılmıştır
Pompalar: Helix V 4 – Helix V 16 arası ürün serilerinden 1 pompa, akışkanla temas eden tüm parçalar paslanmaz çeliktendir, istek üzerine başka modeller sunulur. Akışkanla temas eden tüm parçalar KTW/WRAS/ACS'ye uygun.
Armatürler: Pompa basınç tarafında DVGW test işaretli bir kapama armatürüyle veya DVGW test işaretli bir kapama klapesiyle ve basınç tarafında KTW onaylı çek valfle donatılmıştır
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası gereğince sakıncası olmayan butil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için bir küresel vanaya sahip, boşaltma ve akış armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir diyafram ile donatılmıştır
Basınç sensörü: 4 ila 20 mA, merkezi EC regülatörünün etkinleştirilmesi için basma tarafında
Basınç göstergesi: Manometre (ø 63 mm) basma tarafında, EC regülatörünün alfa sayısal ekranı üzerinde çıkış basıncının ek dijital gösterimi
Regülatör: Sistem standart olarak bir EC regülatör ile donatılmıştır
Тeslimat kapsamı
Fabrika tarafından monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
İsteğe bağlı olarak ilave şebeke bağlantıları
