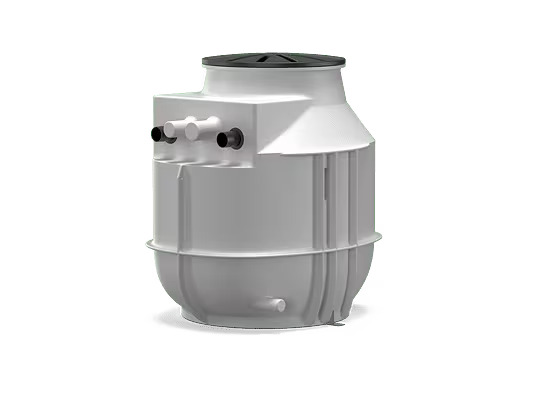

Er altı ve yer üstü kurulum için basınç geçirmez pompa haznesi
Serbest seçilebilir girişler sayesinde esnek
Geniş tank hacmi
Borulama, seviye kumandası, kumanda cihazı ve pompa dahildir
Konstrüksiyon
Tekli veya ikiz pompalı sistem olarak plastik hazne. Toprağa montaj veya bina içinde kurum için uygundur.
Uygulama
Binaların içinde kaldırma sistemi olarak (üst zemine montaj).
Bina dışında hazne olarak (zemin altına montaj).
Aşağıdaki maddelerin geri akışta yığılmama emniyetli drenaj için
Geri akış seviyesinin altındaki drenaj noktaları
Doğal eğim üzerinden suyun tahliye edilemeyeceği drenaj noktaları.
Sıvılar
Ticari alanlarda aşağıdakilerden toplama ve tahliye için:
Foseptikli ve foseptiksiz atık su
12050 uyarınca atık su drenajı
EN 12050-1:
Rexa MINI3 ... özellikli DrainLift WS 50E/D Basic
Rexa UNI ... özellikli DrainLift WS 50E/D Basic
EN 12050-2:
Rexa MINI3 ... özellikli DrainLift WS 40E/D Basic
Donanım / işlev
Küresel vana
Çek valf
Kumanda cihazı
Seviye regülatörü (şamandıra veya sensör)
Termik motor denetimli dalgıç motorlu pompa
Fişi hazır
Tip kodlaması
Örn.:
DrainLift WS 40E Basic/Rexa ...
DrainLift
Ürün ailesi
WS
Pompa bacası
40
Yapı boyutu
E
Hazne tasarımı:
E = Tek pompalı sistem
D = İkiz pompalı sistem
Basic
Pompa ve seviye regülatörlü hazne
Rexa
Monte edilen pompa

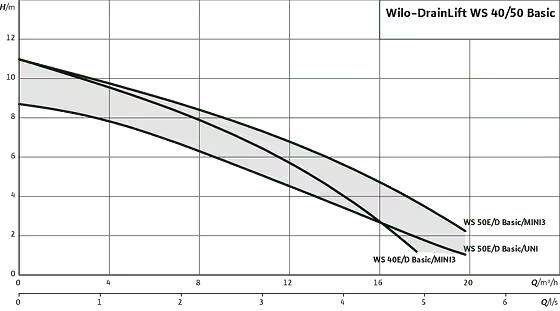

Teknik veriler
Tank hacmi: 255 l (67 ABD sıvı galonu) (WS...E)/400 l/105 ABD sıvı galonu (WS...D)
Basınçlı boru hattındaki maks. basınç: 1,5 bar (22 psi)
Basınç bağlantısı: G 2/50 mm (WS 40), G 2½ /63 mm (WS 50)
Giriş bağlantısı: DN 100/150/200
Hava tahliye bağlantısı: 75 mm (3 inç)
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz veya 3~400 V, 50 Hz
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Ortam sıcaklığı maks.: 3 ... 40 °C (37 ... 104 °F)
Malzemeler
Baca
Hazne: PE
Borulama: 1.4404 (AISI 316L)
Kapatma vanası: PVC
Çek valf: Pik döküm
Pompa
Rexa MINI3
Hidrolik gövde: EN-GJL-200 (ASTM A48 Class 30)
Çark: PK-GF30
Motor gövdesi: 1.4301 (AISI 304)
Pompa tarafında yalıtım: C/MgSi
Yalıtım, motor tarafında: NBR
Rexa UNI
Hidrolik gövde: PP-GF30
Çark: PP-GF30
Motor gövdesi: 1.4301 (AISI 304)
Pompa tarafında yalıtım: SiC/SiC
Yalıtım, motor tarafı: C/Cr
Tasarım
DrainLift WS 40E Basic (1~230 V)
Baca
Tortusuz işletme için optimize edilmiş geometriye sahip hazne. Yüksek biçim sağlamlığı ve artan basınca dayanıklılık için destekli hazne gövdesi. Girişler serbest bir şeki
lde seçilebilir. Kaldırma araçlarını bağlamak için iki nakliye halkası entegre edilmiştir. Yukarı doğru kubbeli hazne kapağının üzerine basılabilir ve maks. 200 kg yük kaldırabilir. Hazne bina içinde kurulum için bir zemin sabitlemesiyle donatılmıştır.
Borulama
Pompa tarafında rakorlu bağlantı bulunan basınç borusu
Küresel vana
Çek valf
Pompa
Monofaze alternatif akım bağlantısı için atık su dalgıç motorlu pompa. Termik motor korumalı (kendiliğinden devreye giren) ve fişli yüzey soğutmalı motor.
Seviye regülatörü
Seviye regülatörü pompanın şamandıra şalteri üzerinden çalışır.
DrainLift WS 40E Basic (3~ 400 V)
Baca
Tortusuz işletme için optimize edilmiş geometriye sahip hazne. Yüksek biçim sağlamlığı ve artan basınca dayanıklılık için destekli hazne gövdesi. Girişler serbest bir şeki
lde seçilebilir. Kaldırma araçlarını bağlamak için iki nakliye halkası entegre edilmiştir. Yukarı doğru kubbeli hazne kapağının üzerine basılabilir ve maks. 200 kg yük kaldırabilir. Hazne bina içinde kurulum için bir zemin sabitlemesiyle donatılmıştır.
Borulama
Pompa tarafında rakorlu bağlantı bulunan basınç borusu
Küresel vana
Çek valf
Pompa
Trifaze alternatif akım bağlantısı (trifaze akım bağlantısı) için atık su dalgıç motorlu pompa. Termik motor korumalı ve açık kablo uçlu yüzey soğutmalı motor.
Seviye regülatörü
Seviye regülatörü, ayrı bir şamandıra şalter ve kumanda cihazı üzerinden çalışır.
DrainLift WS 40D Basic
Baca
Tortusuz işletme için optimize edilmiş geometriye sahip hazne. Yüksek biçim sağlamlığı ve artan basınca dayanıklılık için destekli hazne gövdesi. Girişler serbest bir şeki
lde seçilebilir. Kaldırma araçlarını bağlamak için iki nakliye halkası entegre edilmiştir. Yukarı doğru kubbeli hazne kapağının üzerine basılabilir ve maks. 200 kg yük kaldırabilir. Hazne bina içinde kurulum için bir zemin sabitlemesiyle donatılmıştır.
Borulama
Pompa tarafında rakorlu bağlantı bulunan basınç borusu
Küresel vana
Çek valf
Pompa
Trifaze alternatif akım bağlantısı (trifaze akım bağlantısı) için atık su dalgıç motorlu pompa. Termik motor korumalı ve açık kablo uçlu yüzey soğutmalı motor.
Seviye regülatörü
Seviye regülatörü, seviye sensörü ve kumanda cihazı üzerinden çalışır.
DrainLift WS 50E Basic
Baca
Tortusuz işletme için optimize edilmiş geometriye sahip hazne. Yüksek biçim sağlamlığı ve artan basınca dayanıklılık için destekli hazne gövdesi. Girişler serbest bir şeki
lde seçilebilir. Kaldırma araçlarını bağlamak için iki nakliye halkası entegre edilmiştir. Yukarı doğru kubbeli hazne kapağının üzerine basılabilir ve maks. 200 kg yük kaldırabilir. Hazne bina içinde kurulum için bir zemin sabitlemesiyle donatılmıştır.
Borulama
Pompa tarafında rakorlu bağlantı bulunan basınç borusu
Küresel vana
Çek valf
Pompa
Monofaze alternatif akım bağlantısı için atık su dalgıç motorlu pompa. Termik motor korumalı (kendiliğinden devreye giren) ve fişli yüzey soğutmalı motor.
Seviye regülatörü
Seviye regülatörü pompanın şamandıra şalteri üzerinden çalışır.
DrainLift WS 50D Basic
Baca
Tortusuz işletme için optimize edilmiş geometriye sahip hazne. Yüksek biçim sağlamlığı ve artan basınca dayanıklılık için destekli hazne gövdesi. Girişler serbest bir şeki
lde seçilebilir. Kaldırma araçlarını bağlamak için iki nakliye halkası entegre edilmiştir. Yukarı doğru kubbeli hazne kapağının üzerine basılabilir ve maks. 200 kg yük kaldırabilir. Hazne bina içinde kurulum için bir zemin sabitlemesiyle donatılmıştır.
Borulama
Pompa tarafında rakorlu bağlantı bulunan basınç borusu
Küresel vana
Çek valf
Pompa
Trifaze alternatif akım bağlantısı (trifaze akım bağlantısı) için atık su dalgıç motorlu pompa. Termik motor korumalı ve açık kablo uçlu yüzey soğutmalı motor.
Seviye regülatörü
Seviye regülatörü, seviye sensörü ve kumanda cihazı üzerinden çalışır.
Тeslimat kapsamı
DrainLift WS 40E Basic (1~230 V)
Monte edilmiş borulama, pompa ve seviye regülatörü ile plastik hazne
Küresel vana ve çek valfli borulama sistemi
Şamandıra şalterli ve fişli pompa
Contalı hazne kapağı
Boşaltım bağlantısı için HT çiftli manşon 50 mm (2 inç)
Daire açma testereli 124 mm (5 inç) ve contalı DN 100 giriş seti
Zemine sabitleme
Montaj ve kullanma kılavuzu
DrainLift WS 40E Basic (3~400 V)
Monte edilmiş borulama, pompa ve seviye regülatörü ile plastik hazne
Küresel vana ve çek valfli borulama sistemi
Pompa
Şamandıra şalterli ve fişli kumanda cihazı
Contalı hazne kapağı
Boşaltım bağlantısı için HT çiftli manşon 50 mm (2 inç)
Daire açma testereli 124 mm (5 inç) ve contalı DN 100 giriş seti
Zemine sabitleme
Montaj ve kullanma kılavuzu
DrainLift WS 40D Basic (1~230 V)
Monte edilmiş borulama, pompa ve seviye regülatörü ile plastik hazne
Küresel vana ve çek valfli borulama sistemi
Fişli pompa
Seviye sensörlü ve fişli kumanda cihazı
Contalı hazne kapağı
Boşaltım bağlantısı için HT çiftli manşon 50 mm (2 inç)
Daire açma testereli 124 mm (5 inç) ve contalı DN 100 giriş seti
Zemine sabitleme
Montaj ve kullanma kılavuzu
DrainLift WS 40D Basic (3~400 V)
Monte edilmiş borulama, pompa ve seviye regülatörü ile plastik hazne
Küresel vana ve çek valfli borulama sistemi
Pompa
Seviye sensörlü ve fişli kumanda cihazı
Contalı hazne kapağı
Boşaltım bağlantısı için HT çiftli manşon 50 mm (2 inç)
Daire açma testereli 124 mm (5 inç) ve contalı DN 100 giriş seti
Zemine sabitleme
Montaj ve kullanma kılavuzu
DrainLift WS 50E Basic
Monte edilmiş borulama, pompa ve seviye regülatörü ile plastik hazne
Küresel vana ve çek valfli borulama sistemi
Şamandıra şalterli ve fişli pompa
Contalı hazne kapağı
Boşaltım bağlantısı için HT çiftli manşon 50 mm (2 inç)
Daire açma testereli 124 mm (5 inç) ve contalı DN 100 giriş seti
Zemine sabitleme
Montaj ve kullanma kılavuzu
DrainLift WS 50D Basic
Monte edilmiş borulama, pompa ve seviye regülatörü ile plastik hazne
Küresel vana ve çek valfli borulama sistemi
Fişli pompa
Seviye sensörlü ve fişli kumanda cihazı
Contalı hazne kapağı
Boşaltım bağlantısı için HT çiftli manşon 50 mm (2 inç)
Daire açma testereli 124 mm (5 inç) ve contalı DN 100 giriş seti
Zemine sabitleme
Montaj ve kullanma kılavuzu
Aksesuarlar
Hazne uzatması
Sıkıştırmalı rakor
Manuel diyaframlı pompa
Alarm kumanda cihazı
Ek olarak kumanda cihazlı hazneler için:
Su baskının tespiti için şamandıra şalter
Korna
Flaş lambası
