Entegre frekans konvertörlü ıslak rotorlu paslanmaz çelik yüksek basınç santrifüj pompalar sayesinde neredeyse sessiz çalışan sistemler
Benzer hidrolik gücü olan geleneksel sistemlere göre 20 dB'ye [A] kadar daha sessizdir
Değişken basınç ayarı (p-v) ile ideal yük ayarı sayesinde yüksek enerji verimi
MVISE pompa ürün serisinin entegre kuru çalışma algılaması düzeni ve su eksikliğinde otomatik devre dışı bırakma özelliği ile kolay ayarlanabilir ve işletimi güvenlidir
Konstrüksiyon

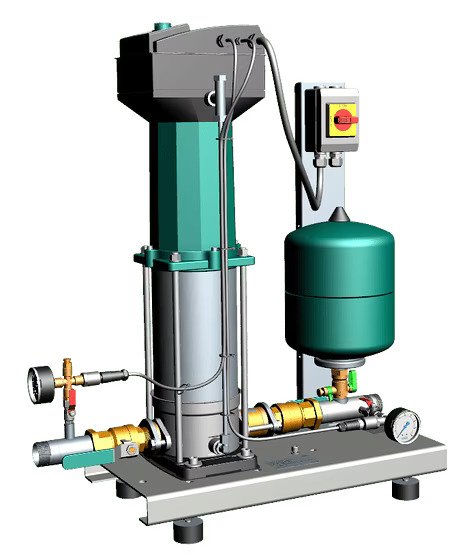

Sessiz çalışan, bağlanmaya hazır su tedarik sistemi, dikey yerleştirilmiş, normal emişli, MVISE ürün serisi paslanmaz çelik yüksek basınçlı santrifüj pompa ile, ıslak rotorlu model, entegre, su soğutmalı frekans konvertörü ile.
Uygulama
Özel, ticari, endüstri veya belediye uygulamaları için belediye su şebekesinden veya pompanın en az 0,5 m üzeri bir yükseklikte bulunan bir tanktan giriş işletiminde tam otomatik su tedariği ve basınç yükseltme (DIN 1988 ve DIN EN 806 esasları uyarınca bir yedek pompa öngörülmelidir).
İzin verilen akışkanlar normal şartlarda, kullanılan malzemeleri ne kimyasal ne de mekanik olarak olumsuz etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır, örneğin:
İçme suyu
Soğutma suyu
Proses suyu
Söndürme suyu (DIN 14462 uyarınca yangın söndürme sistemleri hariç ve yerel yangın koruma dairelerinin izni ile)
Donanım / işlev
MVISE ürün serisi 1 pompa, ıslak rotorlu pompa motoru ve entegre frekans konvertörü üzerinden devir sayısı ayarı ile, yükseklik ayarlanabilir, galvanize çelik ana kasa üzerine monte edilmiştir.
Akışkanla temas eden tüm parçalar korozyona karşı dayanıklıdır.
basınç tarafı:
Kapatma armatürü
Çek valf
Diyaframlı basınç tankı 8 l, PN 16
Basınç sensörü 4..20 mA
Manometre
Emiş tarafında:
Basınç sensörü 4..20 mA
Manometre
Tip kodlaması
Örnek:

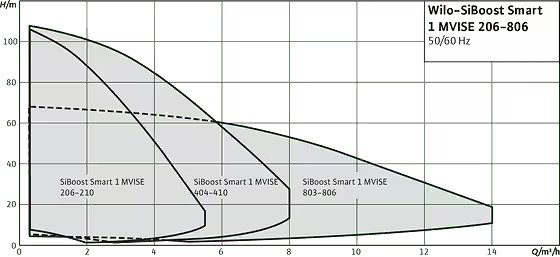

Wilo-SiBoost Smart 1 MVISE 206
SiBoost Smart
Entegre devir hızı ayarlı kompakt basınç yükseltme sistemi
1
Pompa adedi
MVISE
Pompa ürün serisi
2
Tekli pompanın nominal debisi/[m³/saat]
06
Tekli pompa kademelerinin sayısı
Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Maks. akışkan sıcaklığı +50 °C
Ortam ısısı maks. 40 °C
İşletme basıncı 16 bar
Giriş basıncı 6 bar
Bağlantı nominal çapları R 1¼ - RP 1½
Devir sayısı aralığı 1100 – 2750 d/dak
Koruma sınıfı IP44
Malzemeler
MVISE 2-8 m³/saat
Pompa gövdesi 1.4301 [AISI 304]
Hidrolik 1.4301 [AISI 304]
EPDM conta
Tasarım
Ana kasa: Galvanize çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile büyük ölçüde gövde sesinin yalıtımı sağlanır ve entegre kaldırma noktaları
Borulama: Basınç tarafındaki boru tesisatı komple paslanmaz çeliktir; bina tekniğinde kullanılan boru hattı malzemelerinin tümüne bağlantı için uygundur. Boru sistemi, hidrofor sisteminin hidrolik toplam gücüne göre tasarlanmıştır.
Pompalar: MVISE 2, 4, 8 ürün serisi 1 pompa kullanılır. Pompa motoruna monte edilmiş su soğutmalı frekans konvertörleri, bu ürün serilerinin tüm pompaları için 20 Hz ve maks. 50 Hz arasında kademesiz regülasyon işletimine olanak tanır. Akışkanlara temas eden tüm pompa parçaları paslanmaz çeliktendir.
Armatürler: Pompa basınç tarafında bir DVGW onay işaretli kapatma armatürüne ve DVGW onaylı geri akış önleyicisine sahiptir
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası gereğince sakıncası olmayan bütil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için bir küresel vanaya sahip, boşaltma ve akış armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir diyafram ile donatılmıştır.
Basınç denetimi: 2 basınç sensörü: 4..20 mA, basınç tarafında ve emiş tarafında.
Basınç göstergesi: Emme ve basma tarafında manometre
Diğer modeller talep üzerine
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
Diğer elektrik şebekesi bağlantıları talep üzerine
