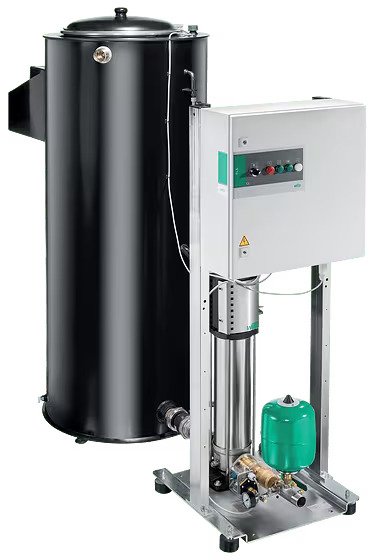

DIN1988 ve DIN 14462 uyarınca, Helix FIRST V ürün serisi bir paslanmaz çelik yüksek basınçlı santrifüj pompadan oluşan kompakt sistem (2 pompalı sistemlerde yedeklilik)
Yuvarlak bir haznelerle (TZW ruhsatlı) pompanın emiş bağlantısına doğrudan monte edilebilen komple sistem

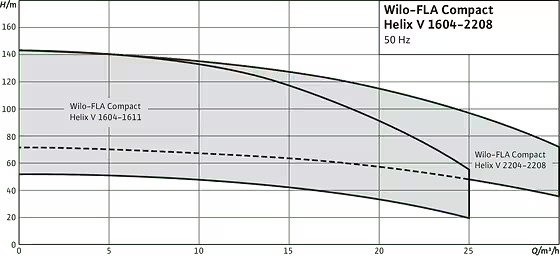

18 m3/saate kadar seri dahilinde hidrolik gücü 100 metre taşıma yüksekliği için
FLA kumanda cihazı sayesinde sorunsuz ayarlanabilir ve işletimi güvenilirdir (TÜV tarafından kontrol edildi)
Debi zayıf olduğundan pompayı korumak için önceden ayarlı baypas akışı
Konstrüksiyon
DIN 14462 standardına uygun, dolaylı bağlantı için söndürme suyu temini için basınç yükseltme sistemi.
Kuru rotorlu versiyon ve ön hazneli tipte, çok kademeli dikey paslanmaz çelik santrifüj pompalı.
Uygulama
Konutlar, ofis ve kamu binaları, oteller, hastaneler, alışveriş merkezleri ve sanayi tesislerindeki "F" tipi duvar hidrantlı yangın söndürme sistemleri için tam otomatik su temini
Donanım / işlev
Helix FIRST V 16, 22 ürün serisi pompa, IE3 motor donanımlı
FLA kumanda cihazı üzerinden otomatik pompa kumandası
Akışkanla temas eden bileşenler korozyona dayanıklıdır
Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış çeliktendir
Boru tesisatı 1.4301 paslanmaz çelikten
Basınç tarafındaki kilitleme bilye valfi
Pompa ile ön kap arasındaki kilitleme sürgüsü
Çek valf, basma tarafında
Minimum baypas akışı için pompa çıkışında önceden ayarlanmış valf
Basınç şalteri, basınç tarafında
Manometre, basınç tarafında
Diyaframlı basınç tankı 8 l, PN 16, basınç tarafına yerleştirilmiş
EN 13077, tip AB, DIN EN 1717 uyarınca serbest çıkışlı, DIN 14462'ye uygun atmosferik havalandırmalı ön hazne
Su seviyesi göstergeli yuvarlak PEHD kaplar
Drenaj
Su eksikliği sinyal vericisi olarak şamandıra şalteri
Süzgeç elemanlı havalandırma ve hava tahliyesi
Takımsız sızdırmaz hale getirilebilen kapaklı revizyon deliği
Sıvının akış hızını azaltmak için içte eşik duvarları
Giriş, alım bağlantısı
Dairesel olmayan kesitle DIN EN 1717 tip AB uyarınca serbest çıkış geçişi
Tip kodlaması
Örnek:
Wilo-FLA Compact–1 Helix V 1604 DS8
FLA
Yangın söndürme sistemi
Kompakt
ön kaplı
1
Pompa sayısı
Helix V
Pompa ürün serisi
16
Nominal debi [m3/h]
04
Pompanın kademe sayısı
DS8
8 bar'a kadar basınç regülasyonu (pompa tipine bağlı)
Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Akışkan ısısı Azami 50 °C
Nominal basınç 16 bar
İşletme basıncı 16 bar'a kadar
Ön hazneden giriş basıncı < 1 bar
Bağlantı nominal çapı basınç tarafında R 11/2" - R 2"
Bağlantı nominal çapı şamandıra supabı ön kapta G2"
Kumanda cihazı koruma sınıfı IP 54
Yuvarlak ön kap (540 l)
Malzemeler
Çarklar, difüzörler, kademe gövdesi 1.4307 paslanmaz çelikten
Pompa gövdesi EN-GJL-250, KTL kaplamalı
1.4057 paslanmaz çelikten mil
1.4404 mil koruma kovanı
EPDM'den O-ring contaları (FKM conta talep üzerine)
Siyah PE-HD'den yuvarlak kaplar
Boru tesisatı 1.4301 paslanmaz çelikten
Tasarım
Ana kasa: Galvanize çelikten imal edilmiştir ve geniş aralıkta gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile donatılmıştır; istek üzerine başka modeller sunulur
Borulama: Komple borulama paslanmaz çelik 1.4301, kullanılan tüm geçerli boru hattı maddelerinin bağlantısı için uygun; borulama FLA basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır
Pompalar: Helix FIRST V 16, 22 ürün serisinin pompası; sıvının temas ettiği tüm pompa bileşenleri paslanmaz çelik/EN-GJL-250 KTL kaplamalıdır. Pompayla ilgili ayrıntılı bilgiler kataloğun “Yüksek basınçlı santrifüj pompalar” bölümünde verilmiştir
Armatürler: Pompanın hidrolik parçasının üst ucunda, ön kaba bir baypas hacim akışını geri akıtmak için özel bir pirinç valf vardır. Bu valf ve kilitleme armatürleri sızdırmaz hale getirilmiş ve yetkisiz ayarlardan korunmuştur
Diyaframlı basınç tankı: 8 l/PN 16 kenar basma tarafında düzenlenmiştir. Membran basınç kabının kilitlenmesini ve boşaltılmasını sağlayan özel bir akış armatürüyle donatılmış denetim ve revizyon amaçları için
Basınç şalteri: Bir basınç şalteri basma tarafında dizilmiş, merkezi FLA regülatörünü etkinleştirmek için
Basınç göstergesi: Son basınç tarafında manometre (ø 63 mm); FLA regülatöründe işletim basıncı ve ayar parametreleri için ek dijital gösterge
Kumanda tertibatı/regülatör: Sistem seri olarak özel bir FLA regülatörü ile donatılmıştır
Ön kap: Tesis, bir ön kapla (540 l) teslim edilir. Bu, içme suyu yönetmeliğine uyulması için TZW ruhsatlı bir şamandıra valfine ve özel su püskürtme düzeneğine sahiptir
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
Bağlantıya hazır ön hazne
Ambalaj
Montaj ve kullanma kılavuzu
