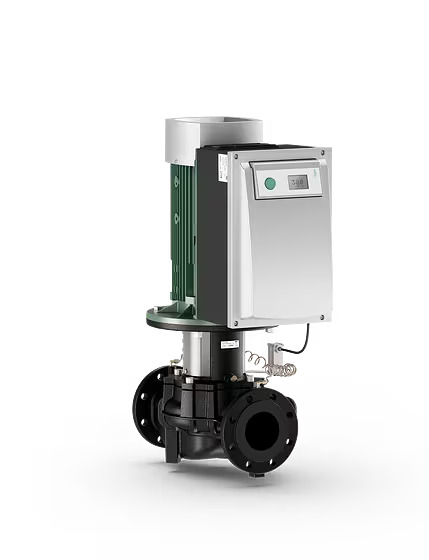

Wilo-Stratos GIGA, yüksek debilerin büyük basma yüksekliklerine taşınması gerektiği binalardaki ısıtma, klima ve soğutma uygulamaları için ideal yüksek verimli pompadır.,
Özellikler/Ürün avantajları
Yüksek etkime performanslı gelişmiş yüksek verimli pompa
IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfında yer alan yüksek verimli EC Motoru
Takılabilir IF modülleri ile bina otomasyonuna bağlantı için opsiyonel arayüzler
.jpg)
Konstrüksiyon
EC motorlu ve kuru rotorlu ürün serisinde elektronik performans uyarlamalı yüksek verimlilikli Inline pompa. Flanş bağlantılı ve mekanik salmastralı tek kademeli düşük basınç satrifüj pompası modeli
Uygulama
Isıtma suyu tahliyesi (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Donanım / işlev
İşletim tipleri
Sabit fark basıncı için Δp-c
Değişken fark basıncı için Δp-v
PID-Control
Kontrol modu (n=sabit)
Manuel kumanda paneli
Yeşil düğme ve ekran
Manuel işlevler
Fark basıncı hedef değerinin ayarı
Devir ayarı (manuel kontrol modu)
İşletim tipi ayarı
Pompada AÇ/KAPAT ayarı
Tüm işletme parametrelerinin konfigürasyonu
Hata onaylama
Harici kumanda fonksiyonları
Kumanda girişi "Öncelik kapalı"
"Harici pompa değişimi" kumanda girişi (sadece çift pompalı işletimde etkindir)
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 0–10 V, 0–20 mA
Aktuatör işletimi (DDC) ve hedef değer uzaktan ayarı için analog giriş 2–10 V, 4–20 mA
Basınç sensörünün mevcut değer sinyali için analog giriş 0–10 V
Basınç sensörünün mevcut değer sinyali için analog giriş 2–10 V, 0-20 mA, 4–20 mA
Sinyal ve gösterge işlevleri
Genel arıza sinyali SSM
Toplu işletim bildirimi SBM
Veri alışverişi
IR çubuğu ile kablosuz veri alışverişi için kızılötesi arayüz
Bina otomasyonu ile bağlantıya yönelik Wilo IF modülleri için giriş yuvası (Modbus, BACnet, CAN, PLR, LON)
Güvenlik fonksiyonları
Entegre edilmiş trip elektronikli tam motor koruması
Erişim kilidi
İkiz pompa yönetimi (2 x tekli pompa)
Ana/yedekli işletim (arızada otomatik değiştirme fonksiyonu)
Ana/yedekli işletim 24 saat sonra pompa değişimi
Paralel işletim
İlave işletimi (verimlilik derecesi optimize edilmiş pik yük açma ve devre dışı bırakma)
Tip kodlaması
Örnek
Wilo-Stratos GIGA 40/1-51/4,5
Stratos
Yüksek verimli pompa
GIGA
Inline tek pompalı
40
Flanş nominal genişliği DN
1-51
Nominal pompalama yüksekliği aralığı [m] cinsinden
4,5
P2 motor nominal gücün referans değeri, kW olarak
-R1
Fark basıncı vericisiz model
Teknik veriler
Pompalanan akışkan için izin verilen ısı aralığı -20 °C ila +140 °C
Tmax. = +140 °C'ye kadar su pompalamak için mekanik salmastra. T ≤ +40°C'ye kadar %20 ila %40 oranında glikol katkısı yapılabilir. Glikol oranı >%40 ile maks. %50 arasında olan ve akışkan sıcaklığı > +40 °C ile maks. +120 °C arasında değişen su-glikol karışımları veya su haricindeki akışkanlar için alternatif bir mekanik salmastra takılmalıdır. Su-glikol karışımı kullanımı durumunda, genel olarak uygun mekanik salmastra ile bir S1 varyasyonunun kullanılması önerilir.
Elektrik şebekesi bağlantısı:
3~440 V ±%10, 50/60 Hz
3~400 V ±%10, 50/60 Hz
3~380 V -%5 +%10, 50/60 Hz
Ek önlemler olmaksızın elektromanyetik uyumluluğun sağlanması:
EN 61800-3:2018 uyarınca konutta kullanım için parazit yayını
EN 61800-3:2018 uyarınca sanayide kullanım için parazit mukavemeti
Koruma sınıfı IP55
DN 40 ile DN 200 arası nominal çap
Maks. işletme basıncı +120 °C'ye kadar 16 bar, +140 °C'ye kadar 13 bar
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: Tipe bağlı olarak PPS-GF40 veya EN-GJL-200
Özel model: Bronz CuSn 10 (tipe bağlı)
Özel model: Paslanmaz çelik 1.4408 (tipe bağlı)
Mil: 1.4122 veya 1.4542, tipe bağlı
Mekanik salmastra: AQEGG; diğer mekanik salmastralar istek üzerine temin edilir
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Opsiyonlar
Bronz çarklı …-L1 varyantı (ek ücret karşılığında)
Paslanmaz çelik çarklı …-L4 varyantı (ek ücret karşılığında)
Fark basıncı vericisi olmayan ...-R1 varyasyonu
Özel mekanik salmastralı …-S1 varyantı
