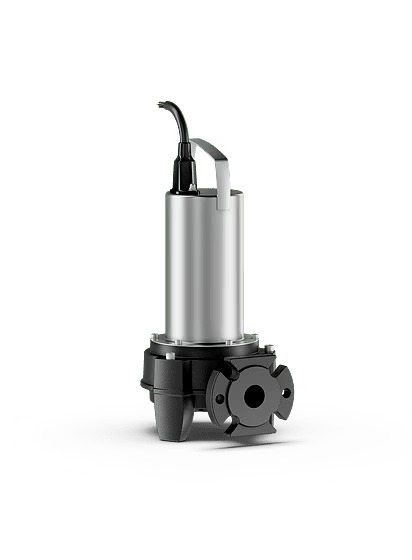

Wilo-Rexa MINI3-S parçalayıcı bıçaklı pompa, ev ve arsalar için güvenilir temel drenajı sağlar. Kompakt tasarımını ve çift kesme etkili radyal parçalayıcı bıçak, lağım çukurları veya toplama kuyuları gibi küçük pompa çukurlarının güvenli bir şekilde boşaltılmasını sağlar. Ayrıca mümkün olan en küçük borulama kullanılabildiği için montaj maliyetini de düşürür. Çift katlı yalıtım sayesinde, güvenilir motorun bakımı kolaydır. Paslanmaz çelik motor gövdesi, su altından çıkarılmış işletmede bile korozyona dirençlidir. Monofaze pompa, hem düşük ağırlığı hem entegre fişler sayesinde kolayca monte edilir: Mevcut bir prize takmanız yeterlidir. Entegre şamandıra şalterli pompalarda devreye alma otomatik olarak gerçekleşir. Pompalar, dolum seviyesine bağlı olarak açılır ve kapatılır.
Özellikler/Ürün avantajları
Çift makas etkili parçalayıcı bıçak sayesinde tıkanmaya karşı olağanüstü emniyet
Konutlardaki elektrik bağlantılarına ve en düşük güç ihtiyaçlarına yönelik geniş bir basma yüksekliği skalası için optimize edilmiş hidrolik ve parçalayıcı bıçak kombinasyonu
Mümkün olan en küçük borulamanın kullanılabilmesi sayesinde toplam montaj maliyeti düşüktür
Düşük ağırlığı sayesinde konut alanında kolayca uygulanır
Çift yalıtımlı güvenilir motor sayesinde uzun servis ömrü
Paslanmaz çelik motor gövdesi sayesinde motor su altından çıkarıldığında bile korozyona karşı yüksek dayanıklılık
Konstrüksiyon
Aralıklı işletmede sabit ve taşınabilir ıslak kurulum için komple su altında kalabilir parçalayıcı bıçaklı pompa.
Sıvılar
Ev ortamlarında aşağıdakilerden tahliye için:
Foseptik içeren atık sular
Kirli su (düşük miktarda kum içerir)
(DIN) EN 12050 uyarınca atık su drenajı
Pompalar EN 12050-1 normunun gerekliliklerini karşılamaktadır.
Donanım / işlev
Çift makas etkili radyal parçalayıcı bıçak
Bimetal sensörlü termik motor denetimi
Kendiliğinden devreye giren termik motor denetimli monofaze alternatif akım motoru
Farklı bağlantı kablosu modelleri:
"P" modeli: fişli
"A" modeli: şamandıra şalterli ve fişli
"O" modeli: açık kablo uçlu
Ayrı kondansatör kumanda kutulu monofaze alternatif akım motoru
Tip kodlaması
Örn.:
Rexa MINI3-S03/M008-523/A
Rexa
Dalgıç motorlu atık su pompası
MINI3
Ürün serisi
S
Parçalayıcı bıçak
03
Basınç bağlantısı nominal çapı: DN 32/40
M
Elektrik şebekesi bağlantısı modeli:
M = monofaze alternatif akım (1~)
T = trifaze alternatif akım (3~)
008
Değer/10 = Motor nominal gücü P, kW cinsinden
Patlamaya karşı güvenlik ruhsatı yok
5
Şebeke frekansı: 5 = 50 Hz/6 = 60 Hz
23
Ölçüm voltajı kodu
A
Ek elektrik donanımı:
O = serbest kablo ucu
P = fiş ile (CEE 7/7)
A = şamandıra şalterli ve fişli (CEE 7/7)
Teknik veriler
Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz ya da 3~400 V, 50 Hz
Su altında işletim tipi: S1
Su altından çıkarılmış işletim tipi: S3 10%
Koruma sınıfı: IP68
Yalıtım sınıfı: F
Akışkan sıcaklığı: 3 ... 40 °C (37 ... 104 °F)
Malzemeler
Hidrolik gövde: EN-GJL-250 (ASTM A48 Class 35/40B)
Çark: EN-GJL-250 (ASTM A48 Class 35/40B)
Parçalayıcı bıçak: 1.4528/59 HRC (AISI 440B+Co)
Motor gövdesi: 1.4301 (AISI 304)
Yalıtım:
Pompa tarafında: SiC/SiC (QQPGG)
Motor tarafında: NBR
Statik: NBR
Mil ucu: 1.4401 (AISI 316)
Tasarım
Rexa MINI3-S ... /M ... /P
Çift makas etkili radyal parçalayıcı bıçaklı atık su pompası Flanş ve oval bağlantılı yatay basma ağzı Hidrolik gövde ve çark pik dökümden, parçalayıcı bıçaklı ise sertleştirilmiş kesici bıçak çeliğinden imal edilmiştir. Kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. İki mekanik salmastralı, yağ dolu yalıtım haznesi Paslanmaz çelik motor gövdesi. Kondansatör kutulu ve fişli (CEE 7/7) çözülebilir bağlantı kablosu.
Rexa MINI3-S ... /M ... /A
Çift makas etkili radyal parçalayıcı bıçaklı atık su pompası Flanş ve oval bağlantılı yatay basma ağzı Hidrolik gövde ve çark pik dökümden, parçalayıcı bıçaklı ise sertleştirilmiş kesici bıçak çeliğinden imal edilmiştir. Kendiliğinden devreye giren termik motor denetimli, yüzey soğutmalı 1~ motor. İki mekanik salmastralı, yağ dolu yalıtım haznesi Paslanmaz çelik motor gövdesi. Kondansatör kutulu, şamandıra şalterli ve fişli (CEE 7/7) çözülebilir bağlantı kablosu.
Rexa MINI3-S ... /T ... /O
Çift makas etkili radyal parçalayıcı bıçaklı atık su pompası Flanş ve oval bağlantılı yatay basma ağzı Hidrolik gövde ve çark pik dökümden, parçalayıcı bıçaklı ise sertleştirilmiş kesici bıçak çeliğinden imal edilmiştir. Termik motor denetimli, yüzey soğutmalı 3~ motor. İki mekanik salmastralı, yağ dolu yalıtım haznesi Paslanmaz çelik motor gövdesi. Uçları açık, çözülebilir bağlantı kablosu.
Тeslimat kapsamı
Pompa
Montaj ve kullanma kılavuzu
Aksesuarlar
Sabit kablo uzunluklu bağlantı kabloları:
1~ motor: maks. 30 m'ye (98 ft) kadar.
3~ motor: maks. 50 m'ye (164 ft) kadar.
Islak kurulum için asma düzeneği
Sabitleme aksesuarları ve zincirler
