Wilo-Isar MODH1, kompakt ve yer tasarruflu tasarımı sayesinde küçük ticari binalarda hem su dağıtımı hem basınç yükseltme için kullanılabilen ve çok kademeli, yatay, devir sayısı sabit pompalara sahip olan bir basınçlandırma sistemidir. Modüler bir yapıya sahiptir ve ihtiyaca göre bir, iki veya üç adet Wilo-Medana CH1-L tipi pompa ile donatılabilir. Akışkanla temas eden bileşenler aynı zamanda içme suyu uygulamaları için de uygundur. Esnek bağlantılar, düşük yer ihtiyacı, servis dostu hidrolik bileşenler ve Easy Controller sayesinde montaj, devreye alma ve bakım çok kolaydır.
Özellikler/Ürün avantajları
Paslanmaz çelik hidrolikli bir, iki veya üç yatay çok kademeli CH1-L pompaya sahip sistem sayesinde yüksek işletim güvenilirliği
Toplama borulardaki özel, esnek ayarlanabilir bağlantılar sayesinde kolay montaj ve bakım
Easy Controller ile kolay devreye alma ve işletim
Akışkanlarla temas eden paslanmaz çelik komponentlere sahip pompalar için içme suyu izni (ACS ve KTW)
Konstrüksiyon
2 veya 3 adet, paralel bağlı, normal emişli paslanmaz çelik yüksek basınçlı santrifüj pompası olan basınçlandırma sistemi
Uygulama
Kamusal su şebekesinden veya özel, ticari, endüstri veya belediye uygulamaları için tanktan, giriş işletimi sırasında tam otomatik su temini ve basınç yükseltme (Örn. apartman, ofis, yönetim binaları, oteller, hastaneler, atölye, endüstri su temini şirketleri).
İçme sularının, proses sularının, soğutma sularının veya kullanılan malzemeler üzerinde kimyasal veya mekanik etkisi olmayan ve aşındırıcı veya uzun lifli bileşenler içermeyen kullanma suların basılması için
Donanım / işlev
Sistem başına 2 ya da 3 CH1-L pompası
Akışkanla temas eden bileşenler korozyona dirençlidir
Gövde sesinin yalıtımı için yüksekliği ayarlanabilen salınım sönümleyicisi olan galvanize çinkolanmış ana kasa
Emme ve basınç tarafındaki her pompada kapatma vanası
Çek valf, basınç tarafında
Basınç sensörü, son basınç tarafında
Manometre opsiyonel, emiş tarafında
Manometre, basma tarafında
Su eksikliği koruması opsiyonel
Dahili elektrik güç kaynağından, mikro işlemciden, analog ve dijital giriş ve çıkış modüllerinden oluşan IP54 plastik gövdeli EC regülasyonu
Tip kodlaması
Örnek:
Wilo-Isar MODH1-1CH1-L-202/EC
Wilo
Marka
Isar
Çok kademeli basınçlandırma sistemi
MOD
Ticari ürün serisi
H
Yatay pompalara sahip basınçlandırma sistemi
1
Ürün seviyesi (1 = başlangıç, 3 = standart, 5 = premium)
1
Pompa adedi
CH1-L
Pompa ürün serisi
2
Tekli pompa nominal debi [m3/sa]
02
Tekli pompa kademelerinin sayısı
EC
Kumanda alanı (Easy Controller)

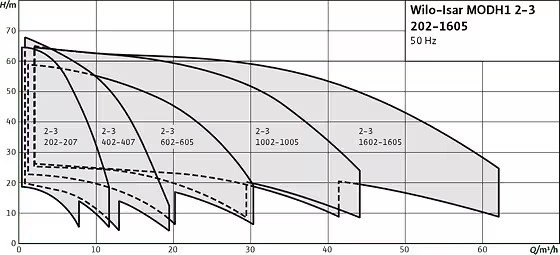

Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V ± 10 %, 50 Hz; 3~380/440 V ±10 %, 60 Hz, tipe bağlı olarak ayrıca 1~230 V, 50/60 Hz (Diğer modeller talep üzere)
Maks. akışkan sıcaklığı 50 °C (70 °C opsiyonel)
Maks. ortam sıcaklığı 40 °C
İşletme basıncı 10 bar
Giriş basıncı 6 bar
Basma tarafı nominal bağlantı çapı R 2"/DN 100
Giriş tarafı nominal bağlantı çapı R 2"/DN 100
Koruma sınıfı IP54
Şebeke tarafından koruma A, AC 3 motor gücü ve yerel enerji dağıtım şirketi (EVU) yönetmelikleri uyarınca
İzin verilen akışkanlar (diğer akışkanlar talep üzerine sunulur). İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır
Soğutma suyu
İçme ve proses suyu
Malzemeler
Tekli pompa:
Çarklar, kademe bölmeleri ve pompa gövdesi paslanmaz çelik 1.4301/1.4404
1.4404 paslanmaz çelik mil
EPDM conta (EP851)/FKM (Viton)
Tungsten karbür/karbon mekanik salmastra
Tungsten karbür yatak
Alüminyum pompa ayağı
Tasarım
Ana kasa: Galvanize çinkolanmıştır ve kapsamlı bir gövde sesi yalıtımı için yüksekliği ayarlanabilen salınım sönümleyicilere sahiptir; diğer modeller talep üzerine sunulur
Borulama: komple borulama paslanmaz çelik, bina yönetiminde kullanılan tüm boru hattı malzemelerine bağlantı için uygun; borulamaların ölçüleri, basınçlandırma sistemin hidrolik komple gücüne uygun olmalıdır
Pompalar: 2.., 4.., 6.., 10.., 16.. CH1-L ürün serisinden 2 veya 3 paralel bağlı pompa; akışkanla temas eden tüm pompa bileşenleri 1.4301/1.4404 paslanmaz çelikten üretilmiştir
Armatürler: Her pompa emme ve basınç tarafında bir kapatma vanasıyla veya bir dairesel kesme klapesiyle ve basınç tarafında bir çek valfle donatılmıştır
Diyaframlı basınç tankı: Butil kauçuk diyaframlarla basma tarafında 8 l/PN 10, gıda güvenlik yönetmelikleri uyarınca tamamen güvenlidir; test ve denetim amaçları için, DIN 4807 uyarınca küresel vananın yanı sıra boşaltma ve akış armatürü ile
Basınç sensörü: 4 ila 20 mA, merkezi EC regülatörünün etkinleştirilmesi için basma tarafında
Basınç göstergesi: Manometre (ø 63 mm) basma tarafında; EC regülatörünün alfa sayısal ekranı üzerinde ek olarak çıkış basıncının dijital gösterimi
Regülatör: Sistem standart olarak bir EC regülatör ile donatılmıştır
Тeslimat kapsamı
fabrika tarafından monte edilmiş, işlevi ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
İsteğe bağlı olarak ilave şebeke bağlantıları
