MHIE ürün serisinin, hava soğutmalı entegre frekans konvertörlü paslanmaz çelik yüksek basınç santrifüj pompaları sayesinde mükemmel bir fiyat/performans oranına sahip kompakt bir sistemdir
Alışılmıştan çok daha büyük bir regülasyon bandı genişliği
Termistör sensörlü (PTC) entegre motor tam koruması
Motor regülasyon elektroniği sayesinde, su eksikliğinde otomatik olarak devre dışı bırakma özelliği ile entegre edilmiş kuru çalışma algılama sistemi
Akışkana temas eden tüm parçalar için (EPDM) içme suyu izni (ACS, KTW, WRAS)

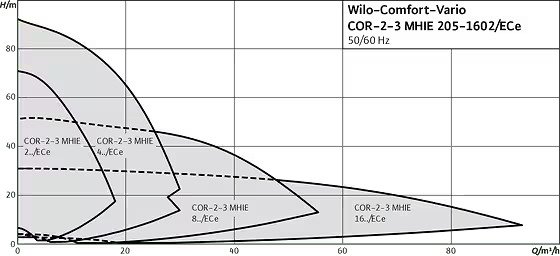

.jpg)
Konstrüksiyon

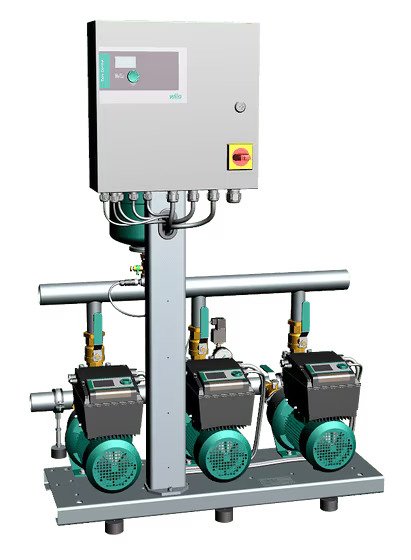

2 ila 3 paralel bağlı, normal emişli paslanmaz çelik yüksek basınçlı santrifüj pompa ile hidrofor sistemi
Uygulama
Kamusal su şebekesinden veya özel, ticari, endüstri veya belediye uygulamaları için tanktan, giriş işletimi sırasında tam otomatik su temini ve basınç yükseltme (örn. apartman, ofis, yönetim binaları, oteller, hastaneler, atölye ve endüstri işletmeleri, su temini şirketleri).
İçme sularının ve kullanma sularının, soğutma sularının veya kullanılan malzemeler üzerinde kimyasal veya mekanik etkisi olmayan ve aşındırıcı veya uzun lifli bileşenler içermeyen diğer kullanıma yönelik suların basılması için
Donanım / işlev
Sistem başına 2-3 MHIE pompa
Entegre edilmiş frekans konvertörlü pompalar ile kademesiz regülasyon işletimi
Akışkanla temas eden parçalar korozyona dayanıklıdır
Ana kasası çinkolanmıştır, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyici bulunur
Her pompada kapatma armatürü, emiş ve basınç tarafında
Çekvalf, basınç tarafında
Diyaframlı basınç tankı 8 l, PN10, basınç tarafında
Basınç sensörü, son basınç tarafında
Manometre, ön basınç tarafında, opsiyonel olarak temin edilir
Manometre, basma tarafında
Su eksikliği koruması opsiyonel olarak temin edilir
Frekans konvertörlü elektronik pompanın kumanda düzeni için analog ve dijital giriş ve çıkış modüllerinden, dahili elektrik güç kaynağından, mikro işlemciden oluşan IP54 sınıfı metalik gövdeli ECe kumanda
Tip kodlaması
Örnek:
Wilo-COR-3 MHIE 406/ECe
COR
Entegre devir hızı ayarlı kompakt basınç yükseltme sistemi
3
Pompa adedi
MHIE
Pompa ürün serisi
4
Tekli pompanın nominal debisi [m3/saat]
06
Tekli pompanın kademe sayısı
ECe
Regülatör ünitesi; ECe = Elektronik ayarlı pompalar ile Easy Control
Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V ± %10 , 50 Hz; 3~380/440 V ± %10, 60 Hz, tipe bağlı olarak ayrıca 1~230 V, 50/60 Hz (diğer modeller talep üzerine)
Akışkan sıcaklığı azami 50 °C (70 °C opsiyonel)
Ortam ısısı maks. 40 °C
İşletme basıncı 10 bar
Giriş basıncı 6 bar
Son basınç tarafındaki nominal bağlantı çapları R 2" - DN 100
Giriş tarafındaki nominal bağlantı çapları R 2" - DN 100
Devir hızı aralığı 1200 – 3770 d/dak
Koruma sınıfı IP54
ModBus RTU üzerinden iletişim
Şebeke tarafından koruma A, AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
İzin verilen akışkanlar (diğer akışkanlar talep üzerine sunulur). İzin verilen akışkanlar genel olarak, kullanılan malzemeleri ne kimyasal ne de mekanik olarak etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır
Soğutma suyu
İçme ve kullanma suyu
Malzemeler
Tekli pompa:
Çarklar, kademe bölmeleri, pompa gövdesi paslanmaz çelik 1.4301/1.4404
Mil, paslanmaz çelik 1.4404
Contalar EPDM (EP851)/FKM (Viton)
Mekanik salmastra volframkarbid/kömür
Yatak, tungsten karbür
Pompa ayağı alüminyum
Tasarım
Ana kasa: Galvanizli çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile donatılmış halde büyük ölçüde gövde sesinin yalıtımı sağlanır; istek üzerine başka modeller sunulur
Borulama: Komple borulama paslanmaz çelik, bina teknolojilerinde kullanılan tüm boru tesisatı malzemelerinin bağlantısı için uygun; borulama basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır
Pompalar: MHIE 2.., 4.., 8.. ve 16.. ürün serilerine ait 2 ila 3 adet paralel bağlı pompa kullanılır; pompa motoruna adapte edilmiş frekans konvertörleri, bu ürün serilerindeki tüm pompalar için kademesiz regülasyon işletimine olanak sağlar; bu pompaların akışkanla temas eden tüm komponentler 1.4301/1.4404 paslanmaz çeliktendir
Armatür: Her pompa emme ve basınç tarafında birer DVGW onay işaretli kapatma armatürüne veya dairesel kesme klapesine ve basınç tarafında DVGW onaylı bir çek valfe sahiptir
Diyaframlı basınç tankı: 8 l/PN 10, basma tarafında gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu bir diyaframa sahiptir; kontrol ve revizyon çalışmaları için boşaltma ve akış armatürü DIN 4807 normuna uygun küresel bir vana ile donatılmıştır
Basınç sensörü: 4 ila 20 mA, merkezi ECe regülatörün kumanda düzeni için basma tarafında düzenlenmiştir
Basınç göstergesi: Emme ve basma tarafında manometre (ø 63 mm) üzerinden; nihai basıncın basınç göstergesi, ECe regülatörün LCD ekranında alfa sayısal biçimde dijital olarak da gösterilir
Regülatör: Sistem standart olarak bir ECe regülatör ile donatılmıştır
Тeslimat kapsamı
Fabrika tarafından monte edilmiş, işlevi ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
İsteğe bağlı olarak ilave şebeke bağlantıları
