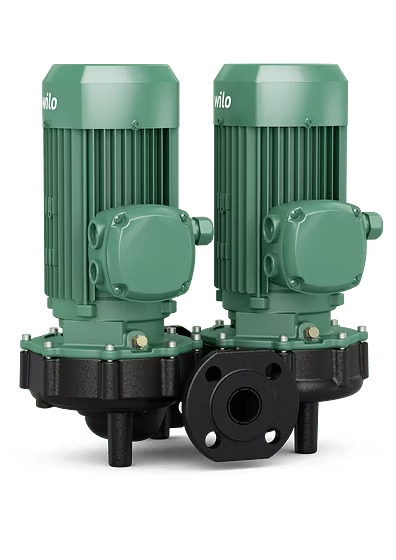

İkiz pompa tasarımı sayesinde yer ihtiyacı ve montaj maliyeti azalır
Ana/yedek işletim ya da pik yük işletimi (harici ek cihazla)
Kataforez kaplama sayesinde üstün korozyon koruması
Standart model: Yekpare milli motor
N modeli: Standart motor B5 veya V1 paslanmaz çelik takma milli
.jpg)
Konstrüksiyon
Inline yapı türünde flanş bağlantılı kuru rotorlu ikiz pompa
Uygulama
Isıtma suyu pompalanması (VDI 2035'e uygun), ısıtma, soğutma ve soğuk su sistemlerinde bulunan aşındırıcı madde arındırmayan soğuk su ve su-glikol karışımları.
Tip kodlaması
Örnek
DPL 40/160‐4/2
DPL
Inline ikiz pompa
40
Boru bağlantısının nominal çapı DN
160
Nominal çark çapı
4
Nominal motor gücü P2 kW olarak
2
Kutup sayısı
Teknik veriler
İzin verilen ısı aralığı -20 °C ilâ +120 °C
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz (talep üzerine)
Koruma sınıfı IP 55
Nominal çap DN 32 ilâ DN 100
Maks. işletme basıncı 10 bar (özel model: 16 bar)
Malzemeler
Pompa gövdesi ve laterna: EN-GJL-250
Çark: PP cam elyaf ile kuvvetlendirilmiş /EN-GJL-200 (pompa tipine göre)
Mil: 1.4021
Mekanik salmastra: AQ1EGG; Diğer mekanik salmastralar talep üzerine temin edilebilir
Tasarım
Inline tipi, tek kademeli düşük basınç ikiz pompası
Değiştirme klapesi
Mekanik salmastra
Basınç ölçüm bağlantılı flanş bağlantısı R 1/8
Yekpare milli motor
Тeslimat kapsamı
Pompa
Montaj ve işletme kılavuzu
Opsiyonlar
PN16 gövdeli ..-H5 varyantı (ek ücret karşılığında)
Diğer voltaj ve frekanslar ile ATEX sertifikası talep üzerine temin edilir
Aksesuarlar
Tabandan montaj için konsollar
Termistör sensörü, termistör tetikleme rölesi
Özel motorlar
Özel mekanik salmastralar
SC-HVAC, CC-HVAC regülasyon sistemleri ve kumanda cihazları
Kör flanşlar
