VdS sertifikalı
Pik döküm veya bronz dökümden imal edilmiş sağlam model
Korozyona dayanıklı ve hijyenik paslanmaz çelik tipi basınç gömleği, gürültü ve vibrasyon azaltımı için kauçuk yataklı
.jpg)
Konstrüksiyon

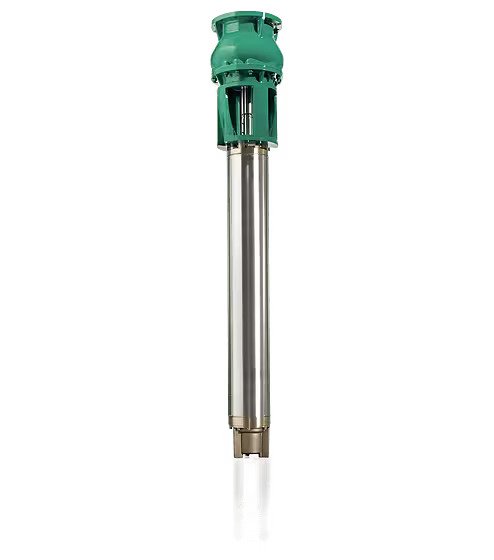

Sprinkler sistemlerinin beslenmesi amacıyla, dikey veya yatay kurulum için, VdS ruhsatlı, parçalı model, çok kademeli dalgıç motorlu pompa
Uygulama
Sprinkler sistemleri için uzun lifli ve aşındırıcı öğeleri olmayan suların pompalanması için
Donanım / işlev
Yarı aksiyal çarklı çok kademeli dalgıç motorlu pompa
NEMA kaplin (tipine bağlı)
Doğrudan veya yıldız-üçgen marş için trifaze akım motoru
Yeniden sarılabilir motorlar
Tip kodlaması
Örnek:
Wilo-EMU KM 1300S-2a + NU 801-2/60
Hidrolik:
KM 1300S-2a
KM1300
Hidrolik tipi
S
Traşlanmış çark
2
Hidroliğin kademe sayısı
A
Tanımlı çark çapı
Motor:
NU 801-2/60
NU
Dalgıç motor (NU…, U…)
801
Yapı boyutu (6... = 6"; 8... = 8"; 9... = 10"; 12... = 12"; 15... = 16")
2
Kutup sayısı
60
Paket uzunluğu (cm)
Teknik veriler
Elektrik şebekesi bağlantısı: 3~400 V/50 Hz
İşletim tipi su altında: S1
Maks. akışkan sıcaklığı: 25 °C
Maks. kum oranı: 35 g/m3
Maks. marş işlemi sayısı: 10/saat
Maks. daldırma derinliği: 300 m
Koruma sınıfı: IP68
Tasarım
Sprinkler sistemlerin beslemesi için olan haznelere yatay veya dikey montaj için sualtı motoru pompa.
Hidrolik
Yarı aksiyal hidrolikli çok kademeli dalgıç motorlu pompa. 2K kaplamalı EN-GJL'den gövde parçaları veya G-CuSn10, Noril veya G-CuSn10'dan çarklar. Özel bronzdan sabit aşınma ha
lkalı kılavuz gövde. Basınç bağlantısı flanş bağlantı olarak.
Motor
Yeniden sarılabilir PVC yalıtımlı sargısı olan, doğrudan ve yıldız-üçgen marş için trifaze akım motoru. Motor gömleği A2/A4-kalite paslanmaz çelikten veya çelik/ G-CuSn10'dan.
8" yapı büyüklüğüne kadar pompa bağlantısı NEMA bağlantı olarak, 10" yapı büyüklüğünden itibaren standartlaştırılmış bağlantı olarak. Motor milinin salmastrası komple silisyum karbid malzemeden bir mekanik salmastra ile sağlanır.
Yüksel aksiyal yükleri taşıyabilmek için, devirme segmentleri olan aksiyal yatak. Eksi aksiyal itiş, karşı aksiyal yatak tarafından karşılanır. Kendinden yağlanan yatak. NU…-ür
ün serisi motorlar standart olarak su-glikol karışımı doldurulmuştur. Alternatif olarak bunlara içme suyu da doldurulabilir (T modeli). U… ürün serisi motorları, genel olarak içme suyu ile doldurulmalıdır.
Soğutma
Motorun soğutulması akışkan madde tarafından sağlanır. Motor daima su altında olarak işletilmelidir. Dikey kurulum isteğe göre soğutma ceketiyle veya soğutma ceketi olmadan yap
ılabilir. Yatay kurulumda üniteye destek sağlamak için yatak taşıyıcılar kullanılmalıdır. Giriş akışının düzeltilmesi için bir türbülans engelleme plakası ve soğutma ceketi kullanılabilir.
Basınç gömleği
Basınç gömleği, ünitenin boru hattı sistemine doğrudan monte edilmesini sağlar. Standart olarak buraya bir çekvalf takılmaz. D 500 ünitesinde maks. giriş basıncı 10 bar veya 5
bar 'dır.
Тeslimat kapsamı
Hidrolik + motor hazır monte edilmiştir
VDE/KTW uyarınca bağlantı kablosu, kablo kesiti ve uzunluğunu müşterinin talebine göre
Montaj ve kullanma kılavuzu
Opsiyonlar
25 m kablolu standart varyantlar stokta mevcut (Teslim edilebilirlik "L" ile işaretlenmiştir)
Aksesuarlar
Basınç gömleği
Yatak taşıyıcısı ve türbülans engelleme plakası
Çekvalf (sertifikalı, tipine bağlı)
