DIN1988 ve DIN 14462 uyarınca, Helix FIRST V ürün serisi 2 paslanmaz çelik yüksek basınçlı santrifüj pompadan oluşan kompakt sistem (2 pompalı sistemlerde yedeklilik)
Yuvarlak bir haznelerle (TZW ruhsatlı) pompanın emiş bağlantısına doğrudan monte edilebilen komple sistem

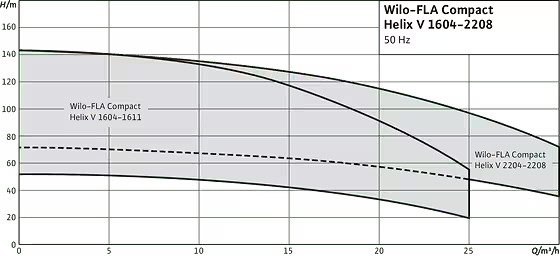

18 m3/saate kadar seri dahilinde hidrolik gücü 100 metre taşıma yüksekliği için
FLA kumanda cihazı sayesinde sorunsuz ayarlanabilir ve işletimi güvenilirdir (TÜV tarafından kontrol edildi)
Debi zayıf olduğundan pompayı korumak için önceden ayarlı baypas akışı

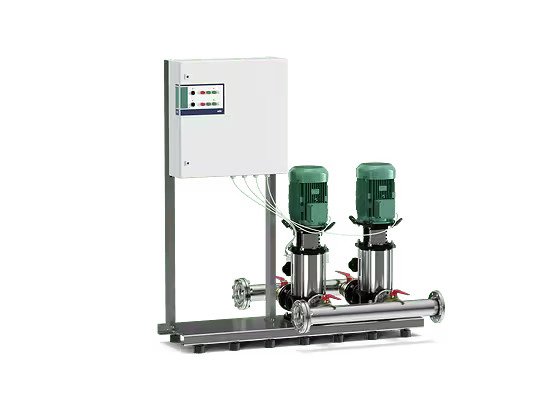

Konstrüksiyon
DIN 14462'ye göre dolaylı bağlantı amaçlı söndürme suyu beslemesi için basınç yükseltme sistemi.
Kuru rotorlu versiyon, ön hazneli çok kademeli 2 dikey paslanmaz çelikten yüksek basınç santrifüj pompalı.
Uygulama
Konutlar, bürolar ve idari binalar, oteller, hastaneler, alışveriş merkezleri ve sanayi binalarındaki "F" tipi duvar hidrantlı yangın söndürme sistemleri için tam otomatik su temini
Donanım / işlev
Helix FIRST V 16, 22 ürün serisinden IE3 motorlarla donatılmış 2 pompa
FLA kumanda cihazı üzerinden otomatik pompa kumandası
Akışkanla temas eden bileşenler korozyona dayanıklıdır
Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış çeliktendir
Boru tesisatı 1.4301 paslanmaz çelikten
Her pompa için basınç tarafında kesme küresi valfi
Pompa ile ön hazne arasındaki kesme sürgüsü
Çek valf, her pompa için basma tarafında
Minimum baypas akışı için her pompa çıkışında önceden ayarlanmış valf
Basınç şalteri, her pompa için basınç tarafında
Manometre, basınç tarafında
Diyaframlı basınç tankı 8 l, PN 16, basınç tarafına yerleştirilmiş
EN 13077, tip AB, DIN EN 1717 uyarınca serbest çıkışlı, DIN 14462'ye uygun atmosferik havalandırmalı ön hazne
Su seviyesi göstergeli, köşeli PEHD haznesi
Drenaj
Su eksikliği sinyal vericisi olarak şamandıra şalteri
Süzgeç elemanlı havalandırma ve hava tahliyesi
Takımsız sızdırmaz hale getirilebilen kapaklı revizyon deliği
Sıvının akış hızını azaltmak için içte eşik duvarları
2 x giriş, 2 x çıkış bağlantısı
Dairesel olmayan kesitle DIN EN 1717 tip AB uyarınca serbest çıkış geçişi
Tip kodlaması
Örnek:
Wilo-FLA Compact–2 Helix V 1604 DS8
FLA
Yangın söndürme sistemi
Kompakt
ön kaplı
2
Pompa sayısı
Helix V
Pompa ürün serisi
16
Nominal debi [m3/h]
04
Pompanın kademe sayısı
DS8
8 bar'a kadar basınç regülasyonu (pompa tipine bağlı)
Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Akışkan sıcaklığı maks. 50 °C
Nominal basınç 16 bar
İşletme basıncı 16 bar'a kadar
Ön hazneden giriş basıncı < 1 bar
Bağlantı nominal çapı basınç tarafında R 21/2" - R 3"
Bağlantı nominal çapı şamandıra supabı ön kapta 2 x G2"
Kumanda cihazı koruma sınıfı IP 54
Köşeli ön hazne (540 l)
Malzemeler
Çarklar, difüzörler, kademe gövdesi 1.4307 paslanmaz çelikten
Pompa gövdesi EN-GJL-250, KTL kaplamalı
1.4057 paslanmaz çelikten mil
1.4404 mil koruma kovanı
EPDM'den O-ring contaları (FKM conta talep üzerine)
Siyah PE-HD'den köşeli hazne
Boru tesisatı 1.4301 paslanmaz çelikten
Tasarım
Ana kasa: Galvanize çelikten imal edilmiştir ve geniş aralıkta gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile donatılmıştır; istek üzerine başka modeller sunulur
Borulama: Komple borulama paslanmaz çelik 1.4301, kullanılan tüm geçerli boru hattı maddelerinin bağlantısı için uygun; borulama FLA basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır
Pompalar: Helix FIRST V 16, 22 ürün serisinin pompaları; sıvının temas ettiği tüm pompa bileşenleri paslanmaz çelik/EN-GJL-250 KTL kaplamalıdır. Pompayla ilgili ayrıntılı bilgiler kataloğun “Yüksek basınçlı santrifüj pompalar” bölümünde verilmiştir
Armatürler: Pompaların hidrolik parçasının üst ucunda, ön kaba bir baypas hacim akışını geri akıtmak için özel bir pirinç valf vardır. Bu valf ve kilitleme armatürleri sızdırmaz hale getirilmiş ve yetkisiz ayarlardan korunmuştur
Diyaframlı basınç tankı: 8 l/PN 16 kenar basma tarafında düzenlenmiştir. Membran basınç kabının kilitlenmesini ve boşaltılmasını sağlayan özel bir akış armatürüyle donatılmış denetim ve revizyon amaçları için
Basınç şalteri: Pompa başına bir basınç şalteri basma tarafında dizilmiş, merkezi FLA regülatörünü etkinleştirmek için
Basınç göstergesi: Son basınç tarafında manometre (ø 63 mm); FLA regülatöründe işletim basıncı ve ayar parametreleri için ek dijital gösterge
Kumanda tertibatı/regülatör: Sistem seri olarak özel bir FLA regülatörü ile donatılmıştır
Ön kap: Tesis, bir ön kapla (540 l) teslim edilir. Bu, içme suyu yönetmeliğine uyulması için TZW ruhsatlı 2 şamandıra valfine ve özel su püskürtme düzeneğine sahiptir
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınç yükseltme sistemi
Bağlantıya hazır ön kap
Ambalaj
Montaj ve işletme kılavuzu
