Yoğun yerleşimli bölgelerde su aktarımında sıkça kaçak riskleri vardır. Bu nedenle yüksek işletme maliyetleri ortaya çıkar. Çözümümüz: Wilo-SiBoostSmart Helix EXCEL birinci sınıf komponentlerinin (hidrolik ve motorlar) yanı sıra, opsiyonel iletişim arayüzleriyle kaçak algılamasını destekleyen bir kumanda cihazı sayesinde toplam enerji tüketimini ciddi şekilde azaltmaktadır.
Özellikler/Ürün avantajları
25 Hz'den maksimum 60 Hz'ye kadar çok geniş regülasyon aralıklı entegre frekans konvertörüne sahip Helix EXCEL ürün serisinden paslanmaz çelik yüksek basınçlı santrifüj pompalı sağlam sistem
Değişken basınç regülasyonu (p-v) ve paralel senkron devir sayısı regülasyonu ile optimum yük ayarı ve verimliliği yüksek pompa hidroliği özellikli, basınç kaybı optimizasyonlu bir genel sistem içerisindeki verimliliği yüksek EC motorları (IEC 60034-30-2 uyarınca enerji verimliliği sınıfı IE5) sayesinde yüksek enerji tasarrufu
Aşırı yük koruması, kuru çalışma koruması, otomatik devre dışı bırakmalı su eksikliği koruması gibi entegre koruma fonksiyonları ve SCADA bağlantısına opsiyonel arayüz üzerinden denetleme ve kaçak tespit etme özellikleri sayesinde yüksek güvenilirlik
LCD ekranlı SCe regülasyon cihazı sayesinde en yüksek regülasyon kalitesi ve çevirmeli düğmeyle basit menü kullanımı ve ayar
Standart Modbus RTU üzerinden bina otomasyonuna bağlantı için hazır
Akışkan ile temas eden tüm bileşenler için içme suyu uygunluğu
Konstrüksiyon

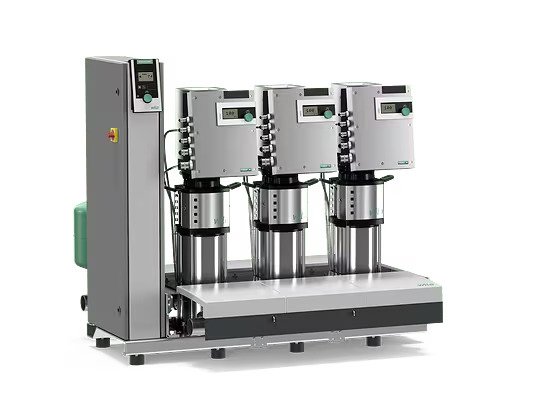

Yüksek verimli, bağlanmaya hazır su tedarik sistemi, 2 ila 4 paralel bağlı, dikey yerleştirilmiş, normal emişli, Helix EXCEL ürün serisi paslanmaz çelik yüksek basınç santrifüj pompalı. Her pompa, entegre, hava soğutmalı, yüksek verimli frekans konvertörlü bir EC motor ile donatılmıştır. Armatürler ve sensörler güvenli ve sağlam kullanım için korumalıdır. Smart Controller SCe donanımlı sistem.
Uygulama
Giriş işletiminde, kamusal su temini alanında, depolama tanklarından veya basınç hatlarından gelen basıncı artırmak için, belediye uygulamaları, ticari, endüstriyel ve özel uygulamalar için (örn. Su tedarik şirketleri, zanaat ve sanayi şirketleri, konutlar, ofisler, kamu tesisleri, idari binalar, oteller, hastaneler) tam otomatik su temini.
DIN 1988 ve DIN EN 806 uyarınca yedek pompa dahildir.
İzin verilen akışkanlar normal şartlarda, kullanılan malzemeleri ne kimyasal ne de mekanik olarak olumsuz etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır, örneğin:
İçme suyu
Soğutma suyu
Proses suyu
Söndürme suyu (DIN 14462 uyarınca yangın söndürme sistemleri hariç ve yerel yangın koruma dairelerinin izni ile)
Donanım / işlev
Tesis başına Helix EXCEL 2 ila Helix EXCEL 52 ürün serisi 2-4 pompa, yüksek verimli IE5 EC motorlu ve her pompada entegre frekans konvertörü üzerinden devir sayısı ayarlı.
SCe kumanda cihazı, hidrofor sisteminin otomatik regülasyonunu ve kumandasını sağlar.
Sistem bileşenlerini korumak için komple çıkarılabilir kapaklı, yükseklik ayarlı, galvanize çelik ana kasa üzerine monte edilmiştir (Helix EXCEL 52 ürün serisi hariç).
Akışkanla temas eden tüm parçalar korozyona karşı dayanıklıdır.
basınç tarafı:
Kapatma armatürü
Çek valf
Çek valf
Diyaframlı basınç tankı 8 l, PN 16
Basınç sensörü 4..20 mA
Manometre
Emiş tarafında:
Kapatma armatürü
Basınç sensörü 4..20 mA
Manometre
Tip kodlaması
Örnek:
Wilo-SiBoost-Smart 3 Helix EXCEL 1005
SiBoost
Sanayi alanda basınç yükseltme tesisi
Smart
Regülasyon cihazı Smart Controller SCe
3
Tekli pompa sayısı
Helix EXCEL
Pompa ürün serisi
10
Tekli pompanın nominal debisi [m3/saat]
05
Tekli pompa kademelerinin sayısı

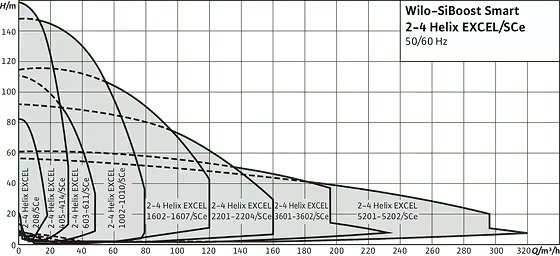

Teknik veriler
Elektrik şebekesi bağlantıları:
3~400 ±%10, 50 Hz
3~380 ±%10, 60 Hz
Maks. akışkan sıcaklığı +60 °C (+70 °C opsiyonel)
Ortam ısısı maks. 40 °C
Maks. işletme basıncı 16 bar (25 bar opsiyonel)
Giriş basıncı 10 bar
Nominal bağlantı çapları:
Basma tarafı R 1½" - DN 200
Giriş tarafı R 1½" - DN 200
Devir sayısı aralığı 1500 – 3500 d/dak
Koruma sınıfı IP54
Şebeke tarafından koruma A, AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
Malzemeler
Helix EXCEL 2-52 m³/saat
Pompa gövdesi 1.4301 [AISI 304]
Hidrolik 1.4307 [AISI 304L]
EPDM conta
kartuşlu
Diğer modeller talep üzerine teslim edilebilir:
PN 25
FKM (Viton) conta
Pompa gövdesi paslanmaz çelik ve hidrolik 1.4404 [AISI 316L]
Çıkartılabilir plastik kapaklar (Helix EXCEL 52 için değil)
Tasarım
Ana kasa: Galvanize çeliktir ve gövde sesinin büyük ölçüde yalıtımını sağlayan yükseklik ayarlı salınım sönümleyiciler, entegre kaldırma noktaları ve kablo kılavuzları ile donatılmıştır.
Borulama: Komple paslanmaz çelik boru tesisatı, tüm geleneksel boru hattı malzemelerini bağlamak için uygundur. Boru sistemi, hidrofor sisteminin hidrolik toplam gücüne göre tasarlanmıştır.
Pompalar: Helix EXCEL 2 ila Helix EXCEL 52 ürün serilerine ait 2 ila 4 paralel bağlı pompa kullanılır. Pompa motoruna monte edilen hava soğutmalı frekans konvertörleri, bu ürün serilerinin tüm pompaları için 25 Hz ve maks. 60 Hz arasında kademesiz regülasyon işletimine olanak tanır. Bu pompaların akışkanla temas eden tüm parçaları mit KTW/WRAS/ACS onaylı paslanmaz çeliktendir. ES modellerinde AISI 316 paslanmaz çelik pompalar kullanılır.
Valfler: Her pompa emme ve basınç tarafında DVGW onay işaretli bir standart kapatma armatürüyle ve basınç tarafında DVGW/KTW onaylı çek valfle donatılmıştır.
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası gereğince sakıncası olmayan bütil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için bir küresel vanaya sahip, boşaltma ve akış armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir diyafram ile donatılmıştır.
Basınç denetimi: 2 basınç sensörü: 4..20 mA, basınç tarafında ve emiş tarafında.
Basınç göstergesi: Emme ve basma tarafında manometre.
Çıkartılabilir kapaklar: Emiş ve basınç tarafında regülasyon bileşenlerini ve sensörleri tel kopmasına karşı en iyi şekilde korumak ve erken aşınmayı önlemek için (Helix EXCEL 52 ürün serisi için değildir)
Kumanda alanı: Smart Controller SCe standart olarak LC ekranlı.
Diğer modeller talep üzerine
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
Diğer elektrik şebekesi bağlantıları talep üzerine
