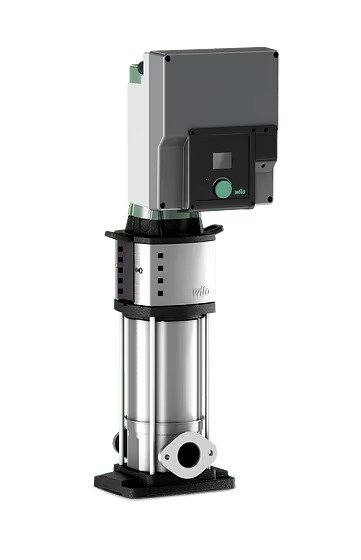

Wilo-Helix2.0-VE, büyük binalardaki soğuk su uygulamalarına yönelik, yeni nesil çok kademeli dikey pompalardır. Entegre frekans konvertörü, regülasyon işlevleri ve IE5 EC motor tahriki en farklı basınç oranlarına ve akış miktarlarına optimum uyum sağlar. Sonuç olarak hem kapalı sistemlerde hem açık sistemlerde yüksek enerji verimliliği elde edersiniz. Ayrıca, güvenilir Helix paslanmaz çelik hidrolik yüksek güvenilirlik sunar. Renkli ekrandaki kolayca anlaşılabilen menü seçenekleri ve ünlü "yeşil düğme teknolojisi" sayesinde pompayı devreye almak ve kumanda etmek kolaydır. Hem analog ve dijital arayüzler hem CIF modülleri üzerinden bina otomasyonuna çok kolay bir şekilde entegre edilir.
Özellikler/Ürün avantajları
Yüksek enerji verimliliği için IE5 EC motor teknolojisi ve tipik regülasyon işlevleri
Renkli ekrandaki kolayca anlaşılabilen menü seçenekleri ve yeşil düğme teknolojisi sayesinde kolayca kumanda edilir
Güvenilir paslanmaz çelik pompa hidroliği sayesinde yüksek güvenilirlik
Hem analog ve dijital arayüzler hem CIF modülleri üzerinden bina otomasyonuna entegre edilebilir

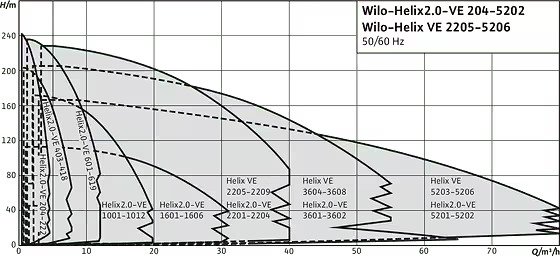

.jpg)
Konstrüksiyon
Inline bağlantısı ve IEC 60034-30-2 uyarınca IE5 enerji verimliliği sınıfında yer alan elektronik ayarlı EC motoru bulunan, verimliliği yüksek, normal emişli yüksek basınçlı santrifüj pompanın dikey modeli
Uygulama
Su temini ve basınçlandırma
Endüstriyel sirkülasyon sistemleri
Proses suyu
Kapalı soğutma devreleri
Isıtma
Yıkama sistemleri
Sulama
Donanım / işlev
2 inç renkli LCD ekran
Menüde gezinme ve manuel pompa ayarı için geri gitme işlevli, yumuşak düğmeli Wilo yeşil düğme teknolojisi
Yeşil LED pompa durumunu gösterir
Mavi LED pompanın bir arayüz üzerinden harici olarak regüle edildiğini gösterir
Korozyona dirençli malzemeden çarklar, ana çarklar ve kademe gövdesi
İşletim tipleri
Sabit basınç p-c
Sabit fark basıncı ∆p-c
Değişken basınç p-v
Değişken fark basıncı ∆p-v
Sabit devir sayısı p-c
PID regülasyonu
Analog giriş
IN (AI 1): Giriş, sensör sinyali 4 – 20 mA, 0 – 10 V, 0 – 20 mA veya 2 – 10 V
IN (AI 2): Giriş, hedef değer 0 – 20 mA, 0 – 10 V, 4 – 20 mA veya 2 – 10 V
Dijital giriş IN (DI 1)
Harici Kapalı
Su eksikliği ikili giriş ile tespit edilir
İşlevler
Maksimum basınç sınırının tespiti
Minimum basınç sınırının tespiti
Emiş sensörüyle su eksikliği tespiti
Sıfır miktar testi (açık devre)
No-Flow Stop (kapalı devre)
Kuru çalışma algılaması
Fark basıncı sensörüyle debi hesabı
Pompa yoklama
Hata ve uyarı kodları
Aşırı yük koruması
Erişim kilidi
PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) Wilo CIF modülleri için bina otomasyonu bağlantısı soket girişi
İkiz pompa yönetimi (2 × tekli pompa)
Ana/yedekli işletim
24 saat sonra pompa değişimi ana/yedekli işletim veya otomatik arızada değiştirme fonksiyonu
Wilo Net üzerinden kablo bağlantısı
Tip kodlaması
Örnek:
Helix2.0-VE 204/2-1/16/E/KS/3
Helix2.0-VE
Inline yapı türündeki, dikey yüksek basınçlı santrifüj pompa, elektronik ayarlı
2
m3/saat cinsinden hacimsel debi
04
Çark adedi
2
Traşlanan çark adedi (opsiyonel)
1
Pompa malzemesi
1 = Pompa gövdesi 1.4301 (AISI 304L) hidrolik 1.4307 (AISI 304L)
2 = Pompa gövdesi 1.4409 (AISI 316L) hidrolik 1.4404 (AISI 316L)
16
Maks. işletme basıncı, bar olarak
16 = 16 bar (PN 16 flanş)
25 = 25 bar (PN 25 flanş)
E
Conta türü E = EPDM V = FKM
K
Kartuş mekanik salmastra
S
Kaplin koruması, pompanın emiş ve basınç bağlantı ağzı ile aynı hat üzerindedir.
3
1 = 1~ (Alternatif akım)
3 = 3~ (Trifaze alternatif akım)
Teknik veriler
Elektrik bağlantısı:
3~ 380 V …440 V (+/-%10) 50 Hz/60 Hz
TN, TT, IT
Akışkan sıcaklığı aralığı:
Helix2.0-VE 2 – 16 (EPDM): -30 °C ila +120 °C (talep üzerine 130 °C)
Helix2.0-VE 2 – 16 agresif ortam için, (FKM): -15 °C ila +90 °C
Helix2.0-VE – 52 (EPDM): -20 °C ila +120 °C (talep üzerine 130 °C)
Helix2.0-VE 22 – 52 agresif ortam için, (FKM): -15 °C ila +90 °C (talep üzerine EPDM contalı -30 °C ila +120 °C)
Azami işletme basıncı: 16/25 Bar
Koruma sınıfı: IP55
Maks. ortam sıcaklığı: +50 °C
Mevcut versiyonlar:
Helix2.0-VE 2 – 16: Oval flanşlı PN 16, yuvarlak flanşlı PN 25, ISO 2531 ve ISO 7005 normlarına uygun (talep üzerine Victaulic kaplin)
Helix2.0-VE 22 – 52: Yuvarlak flanşlı PN 16 ve PN 25, ISO 2531 ve ISO 7005 normlarına uygun
Malzemeler
Helix2.0-VE 2, 4, 6, 10, 16:
Standart model
Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
Pompa gövdesi paslanmaz çelik 1.4301 (AISI 304)
Temel plakası ve braket EN-GJL-250 (KTL kaplama)
Mil paslanmaz çelik 1.4301 (AISI 304) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (316L)
EPDM O-ring contası (talep üzerine FKM conta)
Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif ortam için
Çarklar, kademe gövdesi ve ana çarklar paslanmaz çelik 1.4404 (316L)
Pompa gövdesi paslanmaz çelik 1.4404 (316L)
Mil paslanmaz çelik 1.4404 (316L) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (316L)
FKM O-ring contası (talep üzerine EPDM conta)
Ceketli boru paslanmaz çelik 1.4404 (316L)
Helix2.0-VE 22, 36, 52:
Standart model
Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4307 (AISI 304L)
1.4301 (AISI 304) paslanmaz çelik veya EN-GJL 250 KTL kaplama pik döküm pompa gövdesi, Helix2.0-VE 36-52 için EN-GJS 400 serbest flanşlar
Mil paslanmaz çelik 1.4057 (AISI 431)
Mekanik salmastranın altındaki kovan 1.4404 (316L)
EPDM O-ring contası (talep üzerine FKM conta)
Ceketli boru paslanmaz çelik 1.4301 (AISI 304)
Agresif ortam için
Kademe gövdesi, çarklar, ana çarklar paslanmaz çelik 1.4404 (316L)
Pompa gövdesi: Akışkanla temas eden tüm bileşenler 1.4409 (316L) paslanmaz çelik döküm; Helix2.0-VE 22 için EN-GJL 250/Helix2.0-VE 36-52 için EN-GJS 400 KTL kaplama pik döküm serbest flanşlar
Temel plakası paslanmaz çelik 1.4301 (AISI 304)
Mil paslanmaz çelik 1.4404 (316L) veya 1.4462 (AISI 318LN) (modele bağlı)
Mekanik salmastranın altındaki kovan 1.4404 (316L)
FKM O-ring contası (talep üzerine EPDM conta)
Basınç gömleği paslanmaz çelik 1.4404 (316L)
Тeslimat kapsamı
Helix2.0-VE yüksek basınçlı santrifüj pompa
Montaj ve kullanma kılavuzu
Helix2.0-VE 2 – 16 (oval flanşlı PN 16 modeli): Paslanmaz çelik karşı flanşlar ve bunlara ait cıvatalar, somunlar ve contalar
Aksesuarlar
PLR/arayüz dönüştürücüsü bağlantısı için PLR CIF modülü
LONWORKS ağı bağlantısı için LON CIF modülü
CIF modülü BACnet
CIF modülü Modbus
CIF modülü CANopen
Ethernet CIF modülü
M12 RJ45 CIF Ethernet bağlantısı
Fark basınç seti 4–20 mA
Bağıl basınç seti 4–20 mA
