IE4 motor ve optimize edilmiş hidrolik sayesinde yüksek enerji sistem verimliliği
Geniş bir uygulama alanı için frekans konvertöründe 25 Hz'den maksimum 60 Hz'e kadar çok geniş regülasyon aralığı
Aşırı yük koruması, kuru çalışma koruması ve otomatik devre dışı bırakma dahil olmak üzere çeşitli koruma işlevleri sayesinde yüksek güvenilirlik.
Ayar ve işletme, LC ekran ve yeşil ayar düğmesi sayesinde SCe kumanda cihazı ile son derece kolaydır.
SCe kumanda cihazı ile Modbus üzerinden bina otomasyonuna entegrasyon için hazır
.jpg)
Konstrüksiyon

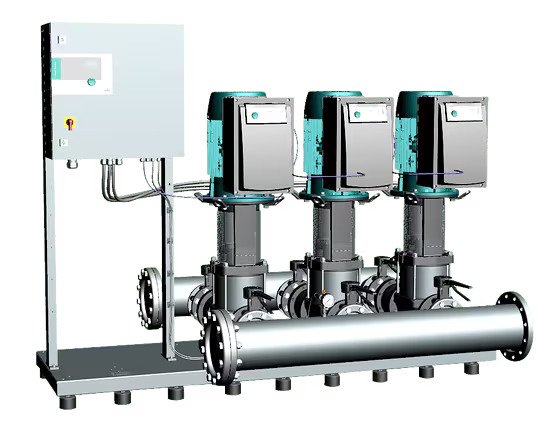

2 ila 4 paralel bağlı, dikey yerleştirilmiş, normal emişli, MVIE 70 veya 95 ürün serisi yüksek basınçlı santrifüj pompalı, bağlanmaya hazır hidrofor sistemi. Her pompa, entegre bir hava soğutmalı frekans konvertörü ile donatılmıştır. Smart Controller SCe donanımlı sistem.
Uygulama
Özel, ticari, endüstri veya belediye uygulamaları için giriş işletiminde veya tanktan tam otomatik su tedarik ve hidrofor sistemi (örn. apartman, ofis, yönetim binaları, oteller, hastaneler, atölye ve endüstri işletmeleri, su tedarik kuruluşları). DIN 1988 ve DIN EN 806 uyarınca yedek pompa dahildir.
İzin verilen akışkanlar normal şartlarda, kullanılan malzemeleri ne kimyasal ne de mekanik olarak olumsuz etkileyen ve aşındırıcı veya uzun lifli katkılar içermeyen sulardır, örneğin:
İçme suyu (içme suyu izinlerine bağlı, lütfen Malzemeler bölümünü kontrol edin)
Temiz su
Soğutma suyu
Proses suyu
Söndürme suyu (DIN 14462 uyarınca yangın söndürme sistemleri hariç ve yerel yangın koruma dairelerinin izni ile)
Donanım / işlev
Her sistemde MVIE (70 veya 95) ürün serisi 2-4 pompa; her pompada entegre frekans konvertörü üzerinden devir sayısı ayarı ile.
SCe kumanda cihazı, hidrofor sisteminin otomatik regülasyonunu ve kumandasını sağlar.
Komple yüksekliği ayarlanabilir, galvanize çelik ana kasa üzerine monte edilmiştir.
Akışkanla temas eden tüm parçalar korozyona karşı dayanıklıdır.
basınç tarafı:
Kapatma armatürü
Çek valf
Her pompada çek valf
Diyaframlı basınç tankı 8 l, PN 16
Basınç sensörü 4..20 mA
Manometre
Emiş tarafı
Kapatma armatürü
Basınç sensörü 4..20 mA
Manometre
Tip kodlaması
Örnek:
Wilo COR-3 MVIE 7002/SCe
CO
Kompakt basınç yükseltme tesisi
R
Frekans konvertörüyle regülasyon
3
Tek pompalı
MVIE
Pompa ürün serisi
70
Tekli pompanın nominal debisi [m3/saat]
02
Tekli pompa kademelerinin sayısı
SCe
Elektronik pompalar için Smart Control kumanda cihazı

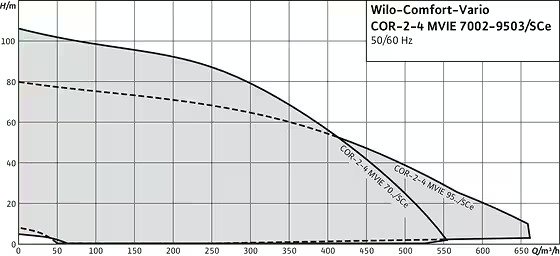

Teknik veriler
Elektrik şebekesi bağlantıları:
3~400 V ± %10, 50 Hz
3~380 V ±%10, 60 Hz
Maks. akışkan sıcaklığı +60 °C (+70 °C opsiyonel)
Ortam ısısı maks. 40 °C
Maks. işletme basıncı 16 bar (25 bar opsiyonel)
Giriş basıncı 10 bar
Nominal bağlantı çapları:
Basınç tarafı DN 200 – DN 250
Giriş tarafı DN 200 – DN 250
Devir sayısı aralığı 1500 – 3500 d/dak
Koruma sınıfı IP54
Şebeke tarafından koruma A, AC 3 motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
Malzemeler
MVIE 10": 70-95 m³/saat:
Pompa gövdesi EN-GJL-250, kataforez kaplamalı pik döküm
Hidrolik 1.4307 [AISI 304L]
EPDM conta
Kartuşlu
Diğer modeller talep üzerine teslim edilebilir:
PN 25
FKM (Viton) conta
Tasarım
Ana kasa: Galvanize çeliktir ve yüksekliği ayarlanabilir salınım sönümleyiciler ile büyük ölçüde gövde sesinin yalıtımı sağlanır ve entegre kaldırma noktaları.
Borulama: Boru tesisatı komple paslanmaz çeliktir, bina tekniğinde kullanılan tüm boru hattı malzemelerinin bağlantısı için uygundur. Boru sistemi, basınçlandırma sisteminin hidrolik toplam gücüne göre tasarlanmıştır
Pompalar: MVIE 70 ve MVIE 95 ürün serisi 2 ila 4 paralel bağlı pompa kullanılır. Pompa motoruna monte edilen hava soğutmalı frekans konvertörleri, bu ürün serilerinin tüm pompaları için 25 Hz ve maks. 60 Hz arasında kademesiz regülasyon işletimine olanak tanır. Akışkanla temas eden tüm pompa parçaları, paslanmaz çelik/pik dökümdür ve kataforez kaplamalıdır.
Armatür: Her pompa emme ve basınç tarafında birer DVGW onay işaretli kapatma armatürüne veya dairesel kesme klapesine ve basınç tarafında DVGW onaylı bir çek valfe sahiptir.
Diyaframlı basınç tankı: 8 l/PN 16, basma tarafında, gıda maddelerini koruma yasası gereğince sakıncası olmayan bütil kauçuklu, DVGW/KTW onaylı, kontrol ve revizyon çalışmaları için bir küresel vanaya sahip, boşaltma ve akış armatürlü, DIN 4807 normuna uygun DVGW/KTW onaylı bir diyafram ile donatılmıştır.
Basınç denetimi: 2 basınç sensörü: 4..20 mA, basınç tarafında ve emiş tarafında.
Basınç göstergesi: Emme ve basma tarafında manometre.
Kumanda alanı: Smart Controller SCe standart olarak LC ekranlı.
Diğer modeller talep üzerine
Тeslimat kapsamı
Fabrika çıkışı monte edilmiş, işlerliği ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Ambalaj
Montaj ve kullanma kılavuzu
Opsiyonlar
Diğer elektrik şebekesi bağlantıları talep üzerine
