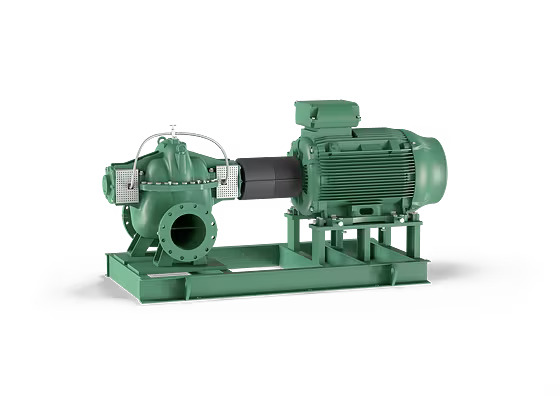

Ayrılabilir gövdeli pompa Wilo-Atmos TERA-SCH, yılın 365 gününde düşük işletme maliyetlerinde güvenilir su temini sunar. Bakımı kolay tasarım ve tüm karakteristik eğri alanında yüksek verimlilik derecesi, aşınması zayıf ve enerji bakımından verimli bir işletim sunar sürekli su teminine katkıda bulunur.
Özellikler/Ürün avantajları
Geniş şebekeler üzerinden verimli içme suyu temini için güvenilir sürekli işletim - tam olarak gereksinimlerinize uygun kişiselleştirilebilir
Yüksek toplam verimlilik derecesi ile enerji maliyetleri düşürülür
Uygun kaplin ve motor ayar tertibatı sayesinde hizalama işlemi kolaylaşır ve daha kısa sürede gerçekleştirilir
Düşük titreşimli ve düşük ses seviyeli, sessiz hidrolik sayesinde daha yüksek işletim güvenliği
Optimize edilmiş NPSH davranışı sayesinde daha düşük kavitasyon eğilimi
Kompakt yapı sayesinde daha az yer ihtiyacı
Sertifikalı içme suyu modeli olarak da temin edilebilir
Opsiyonel olarak Ceram-CT kaplama ile temin edilebilir - %3'e varan verimlilik artışı için
4500 m³/saate varan standart debi
Konstrüksiyon
Ana kasaya monte edilmiş, aksiyal olarak ayrılmış gövdeli pompa
Uygulama
Santrallerde, su şebekelerinde ve kamusal içme suyu temini şebekelerinde ham su temini, basınç yükseltme ve genel nakliye
Santrallerde ve endüstri tesislerinde soğutma suyu ve kullanma suyu temini
Ticari tarım alanında sulama
Isıtma suyunun ve su-glikol karışımlarının tahliyesi (Almanya'da VDI 2035 uyarınca)
Tip kodlaması
Örnek
Atmos TERA-SCH 250/360-75/4-L1
Atmos
Ürün ailesi
TERA
Ürün serisi tanımı
SCH
Ayrılabilir gövdeli pompa, yatay
250
DN, basınç flanşı için
360
Nominal çark genişliği (mm)
75
Nominal güç P2 [kW]
4
Kutup sayısı
L1
Varyant kodu (L1 = Bronz çark)
Teknik veriler
Akışkan sıcaklığı -20 °C ila +120 °C
Elektrik şebekesi bağlantısı 3~400 V, 50 Hz
Nominal çaplar
emiş tarafında: DN 150 ila DN 600
basınç tarafı: DN 125 ila DN 450
Azami işletme basıncı: PN10, PN16
Malzemeler
Pompa gövdesi: EN-GJL-250
Çark: EN-GJL-250 / G-CuSn10 / GX5CrNiMo19-11-2
Mil: X12Cr13
Tasarım
Ayrılabilir gövdeli santrifüj pompa, tek kademeli modelde temin edilebilir
Komple ünite olarak (kaplinli pompa, kaplin koruması, motor ve temel plakası) veya motorsuz veya yalnızca pompa hidroliği olarak teslim edilir
Mekanik salmastra veya salmastra kutulu mil salmastrası
2, 4 ve 6 kutuplu motorlar, 1000 kW'ye kadar IE3 standardı (talep üzerine IE4)
Kaynak yapılmış çelik çerçeve
Тeslimat kapsamı
Serbest mil uçlu veya kaplinli pompa veya komple ünite olarak
Montaj ve kullanma kılavuzu
