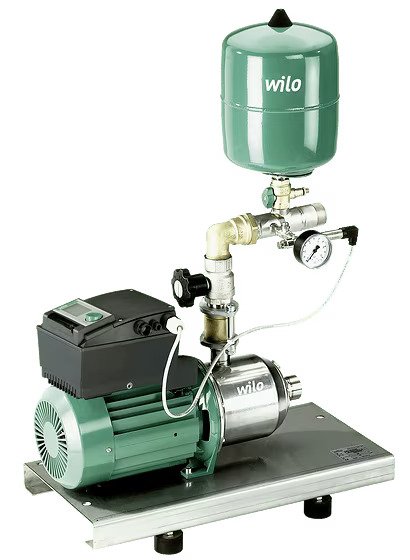

Hava soğutmalı entegre frekans konvertörü özellikli MHIE ürün serisi paslanmaz çelik yüksek basınçlı sirkülasyon pompaları sayesinde sağlam sistem
Frekans konvertörünün alışılmıştan çok daha büyük bant genişliği
Değişken basınç ayarı (p-v) ile ideal yük ayarı sayesinde yüksek enerji verimi
PTC üzerinden entegre edilmiş tam motor koruması
Motor regülasyon elektroniğinin güç karakteristik alanı sayesinde, entegre edilmiş kuru rotorlu algılama ile su eksikliğinde otomatik olarak devre dışı bırakma özelliği
.jpg)
Konstrüksiyon
Entegre devir hızı regülasyonlu normal emişli basınç yükseltme santrifüj pompalı su temin sistemi
Uygulama
Konutlarda, büro ve idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve sanayi sistemlerinde tam otomatik su temini ve basınç yükseltme uygulamaları
Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen kullanma suyu, soğutma suyu, söndürme suyu (DIN14462 normuna uygun yangın söndürme tesisleri dışında ve yerel yangından korunma kurumlarının izni ile) veya diğer kullanıma yönelik suların basılmasında kullanılır
Donanım / işlev
MHIE ürün serisinden, entegre frekans konvertörü üzerinden kademesiz regülasyon işletimli 1 pompa
Akışkanla temas eden tüm parçalar korozyona dayanıklıdır
Kapatma armatürü, basınç tarafında
Çekvalf, basınç tarafında
Diyaframlı basınç tankı 8 l, PN16
Tip kodlaması
Örnek:
Wilo-COR-1 MHIE 205/GE
CO
Kompakt basınç yükseltme tesisi
r
Frekans konvertörüyle regülasyon
1
Tek pompalı
MHIE
Pompa ürün serisi
2
Tekli pompanın nominal debisi [m3/h]
05
Tekli pompanın kademe sayısı
GE
Temel ünite, yani ayrıca bir regülasyon cihazı yoktur
Teknik veriler
Elektrik şebekesi bağlantısı 3~400 V ±%10 , 50 Hz, 3~380/440 V ± %10, 60 Hz ya da tipe bağlı olarak ayrıca 1~230 V ± %10 , 50/60 Hz
Maks. akışkan sıcaklığı 50 °C (70°C opsiyonel)
Ortam ısısı maks. 40 °C
İşletme basıncı 10 bar
Giriş basıncı 6 bar
Bağlantı nominal çapları giriş tarafında Rp 1" - Rp 2"
Bağlantı nominal çapları basma tarafında R 1¼" - R 1½"
Devir hızı aralığı 1160- 3500 d/dk
Koruma sınıfı IP 54
Şebeke tarafından koruma [AC 3] motor gücüne ve yerel enerji dağıtım şirketinin (EVU) yönetmeliklerine uygun olarak
İzin verilen akışkanlar (diğer akışkanlar talep üzerine):
Çökelti maddesi içermeyen temiz su
Kullanma suyu, soğuk su, soğutma suyu ve yağmur suyu
Kullanma suyu
Malzemeler
Çarklar paslanmaz çelik 1.4301/1.4404
Kademe bölmeleri paslanmaz çelik 1.4301/1.4404
Pompa gövdesi paslanmaz çelik 1.4301/1.4404
Mil paslanmaz çelik 1.4301/1.4404
Conta EPDM (EP 851)/FKM (Viton)
Gövde kapağı paslanmaz çelik 1.4301/1.4404
Gövde alt bölümü paslanmaz çelik 1.4404
Mekanik salmastra B-karbon/volframkarbid, SiC/Karbon
Basınç gömleği paslanmaz çelik 1.4301/1.4404
Yatak volframkarbid
Pompa ayağı alüminyum
Borulaması paslanmaz çelik 1.4571
Tasarım
Ana kasa: Paslanmaz çeliktendir ve yüksekliği ayarlanabilir amortisörlerle büyük ölçüde gövde sesi yalıtımı sağlar.
Borulama: Komple basınç taraflı borulama paslanmaz çelik, bina teknolojilerinde kullanılan tüm boru tesisatı malzemelerinin bağlantısı için uygun; borulama basınç yükseltme tesisinin hidrolik toplam gücüne göre boyutlandırılmıştır
Pompalar: MHIE 2.., 4.., 8.., veya 16.. ürün serisinin 1 pompası kullanılır (maks. 2,2 kW motor gücüne kadar); pompa motoruna adapte edilen hava soğutmalı frekans konvertörü, bu serilerin tüm pompaları için 25 Hz ve maks. 60 Hz arasında kademesiz regülasyon işletimine olanak tanır; pompaların akışkanla temas eden tüm yapı parçaları paslanmaz çeliktendir.
Armatürler: Pompa basınç tarafında bir DVGW onay işaretli kapatma armatürüne ve DVGW onaylı geri akış önleyicisine sahiptir
Diyaframlı basınç tankı: 8 l/PN16, basma tarafında, gıda maddelerini koruma yasası açısından sakıncası olmayan butil kauçuklu bir diyaframa sahip, kontrol ve revizyon çalışmaları için boşaltma ve geçiş armatürü DIN 4807 normuna uygun küresel bir vana ile donatılmıştır
Тeslimat kapsamı
Fabrika tarafından monte edilmiş, işlevi ve sızdırmazlığı kontrol edilmiş, bağlanmaya hazır basınçlandırma sistemi
Montaj ve kullanma kılavuzu
Opsiyonlar
İsteğe bağlı olarak ilave şebeke bağlantıları
